STM32 OV2640将数据缓存至SRAM

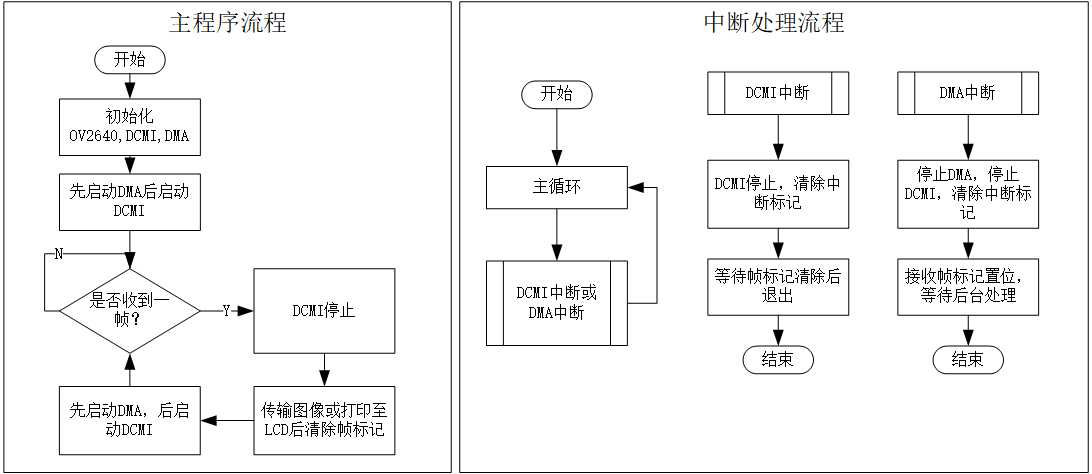

流程设计

流程如下：

1. 初始化OV2640后，初始化DCMI和DMA，DCMI的初始化代码与原子开发板的代码一致，这里主要是区分在DMA的初始化上：

   ram_campic = (u16 *)my_malloc(SRAMEX, (lcddev.width * lcddev.height * 4));
   DCMI2LCD_DMA_Init((u32)ram_campic, (lcddev.width * lcddev.height) * 4, DMA_MemoryDataSize_HalfWord, DMA_MemoryInc_Enable);

   RGB565是16个比特，2个字节，因此采用半字传输，总量为(lcddev.width * lcddev.height) * 2，存储器地址递增，初始化代码内部定义外设宽度为32bit，即一次4个字节，半字传输需要传2次，所以总数是4倍。

2. 循环查询帧接收flag，如果查到则停止DCMI(这一步冗余，因为在DCMI中断和DMA中断中已经停止了DCMI，而中断的到达时刻要远快于查询)，则将该帧打印至LCD或后续通过UDP发送出去

3. 重新启动DMA后等待稳定后启动DCMI

4. 中断处理：

   1. 当DMA循环完一次之后，立即停止DMA，之后停止DCMI，清除中断标记并将flag置位，如果顺序相反，则DCMI停止的过程中DMA依然在工作，因此新的一帧图像会将上一帧图像的起始部分覆盖，所以DMA收齐一帧后立即停止。
   2. 当一帧传输结束后触发DCMI中断，此时部分帧图像数据依然在DMA的FIFO中，此时停止DCMI，等待DMA传输完成后将flag置位，这样可以确保DMA将一帧图像完整的传输结束。
   3. 由于一帧传完后DCMI和DMA均停止，中断标记清除，因此主程序while循环将检测到flag并进行处理，结束后重新启动DMA和DCMI

问题汇总

SRAM数据缓存不完整

这个问题表现在外部即LCD打印SRAM的数据时会有大片的黑屏或错位，产生原因是DMA的访问速度过快，部分数据没有及时存储而被抛弃。解决方法是减小FSMC的写地址和数据的时间：

FSMC_ReadWriteTimingStructure.FSMC_AddressSetupTime = 1;   //地址建立时间，修改前为15
FSMC_ReadWriteTimingStructure.FSMC_AddressHoldTime = 0x00; //地址保持时间,模式A未用到
FSMC_ReadWriteTimingStructure.FSMC_DataSetupTime = 3;     //数据保持时间,0x18个HCLK，6* 24  ns，改之前0x18
FSMC_ReadWriteTimingStructure.FSMC_BusTurnAroundDuration = 0x00;
FSMC_ReadWriteTimingStructure.FSMC_CLKDivision = 0x00;
FSMC_ReadWriteTimingStructure.FSMC_DataLatency = 0x00;
FSMC_ReadWriteTimingStructure.FSMC_AccessMode = FSMC_AccessMode_A; //模式A

LCD打点过程中部分屏幕黑屏

如果SRAM的时序没有问题，则这个问题的原因是DMA的数据传输的数据量不足，因此调整传输量即可。

边缘图像小范围错位

这个问题的原因是由于DMA和DCMI的停止顺序没有控制好造成的，即上面提到的DCMI停止的过程中DMA依然在传输数据，因此将下一帧的部分数据替到了上一帧的开始位置，调整开关DMA和DCMI的顺序即可解决

屏幕花屏

大范围斜纹花屏的原因是打点函数的x、y和摄像头的扫描顺序不一致造成的，即摄像头行扫描的数据被按列打点，而列坐标范围无法覆盖到行坐标，因此出现斜纹，调整打点的扫描方向或打点顺序即可。
