为什么我们要有rstp？

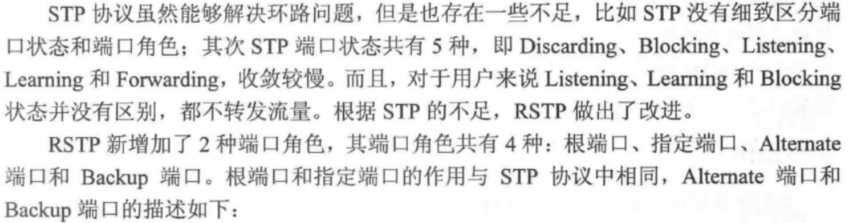

rstp就是stp的加强版

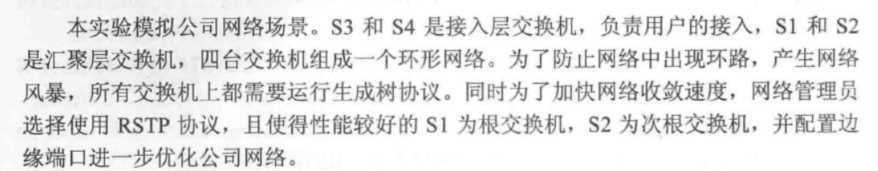

实验模拟内容

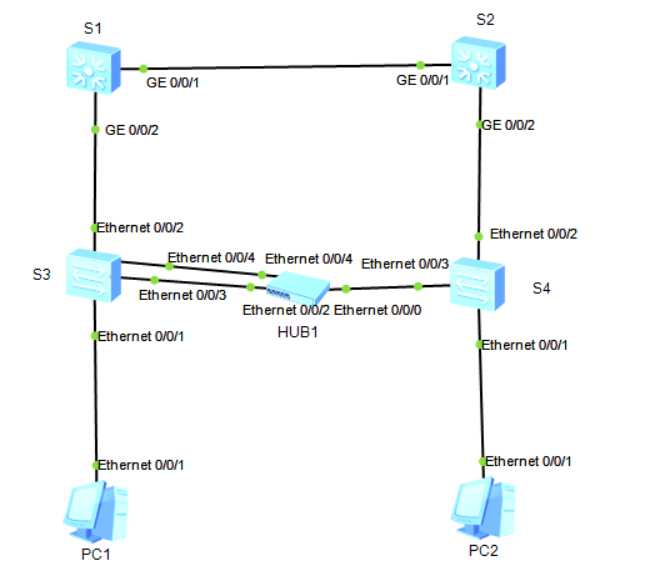

搭建拓扑
相关参数（实验的时候看看自己的mac地址可能与我的并不同）
我们开始配置RSTP基本功能，由于交换机默认开启MSTP，所有我们只需要修改生成树模式就可以了（就截图了一个，四个交换机都设置）

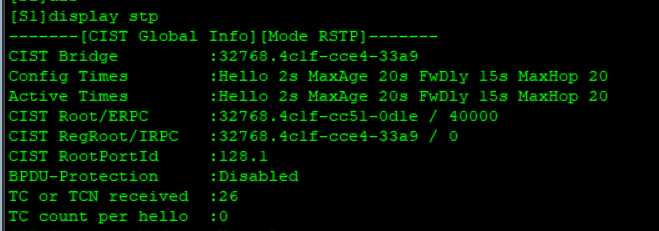

配置完后，我们查看一下生成树的模式以及根交换机的位置

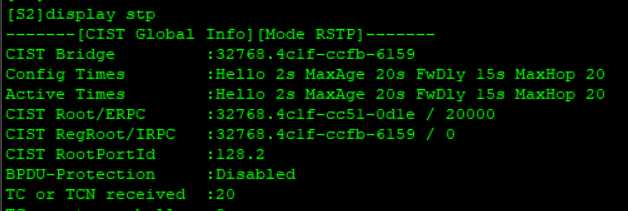

我们发现根交换机不是S1交换机也不是S2交换机（下面第一行是交换机的id，root等于bid时说明这台交换机是根交换机）
S1不是根交换机我们把他设置成根交换机，因为我们最终需要它根交换机
再把交换机S2设置成备份根交换机

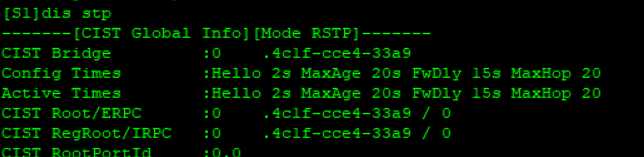

这时候再看S1的stp状态发现是根交换机了

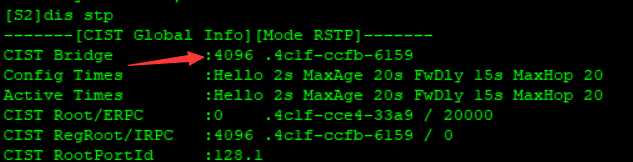

S2的桥ID也变为次小

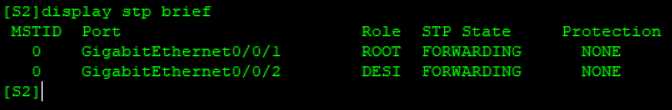

我们下面来看一下S2端口的状态，目前1为根端口，2为指定端口
顺便看下S3的，S3的不太一样
如果S2的根端口断掉了，S2会选择把其他到达根交换机的端口设置成根端口，g0/0/2就会重新成为根端口，当然啦rstp会快速的收敛
我们模拟把s2的g0/0/1端口down掉
再看一下S2的stp表，发现g0/0/2端口迅速的变成root，并且状态变为转发
我们在恢复端口
发现S2又变回来了（RSTP使用P/A机制和根端口快速切换机制缩短了收敛时间，减小了对网络通信的影响）
下面我们配置边缘端口（生成树的计算主要发生在交换机互连的链路之上，而连接PC的端口没必要参加生成树的计算，所以我们将pc记得接口配置为边缘接口）
作为对比，我们将S4的E0/0/1配置为边缘端口之前，先把端口关闭再开启查看状态

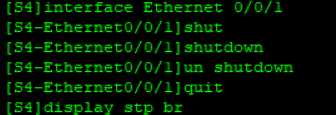

down掉E0/0/1在装上

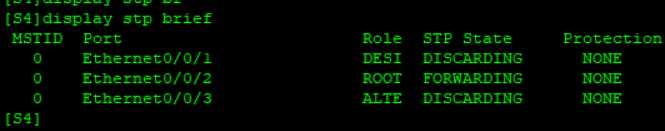

发现接口变成了DISCARDING状态
等大约十五s，进入learning状态，最后进入Forwading状态
所以一个接口如果参与生成树计算要经过30s才能进入转发状态，如果配置成边缘端口，则无需等待30s
再次尝试发现没有经过很长时间，马上就进入转发状态了，明显提高网络的可用性

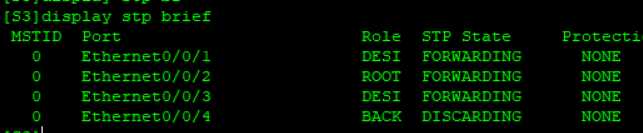

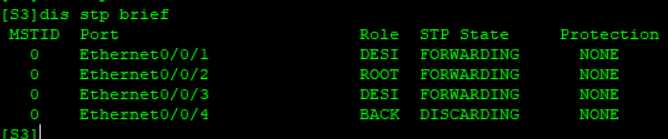

最后我们查看一下备份端口状态，可以看到S3的E0/0/3为指定端口,E0/0/4为备份端口，两个接口连接到同一台Hub上，当3接口关闭之后，4会成为新的指定端口

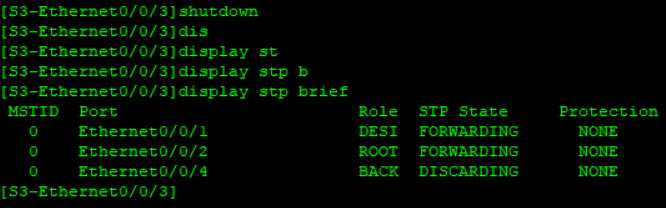

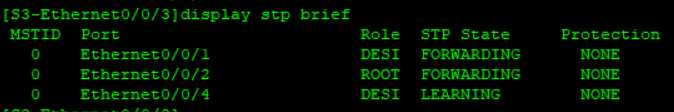

我们关掉E0/0/3接口，来看一下，一开始4端口没变之后4端口就变成了指定端口

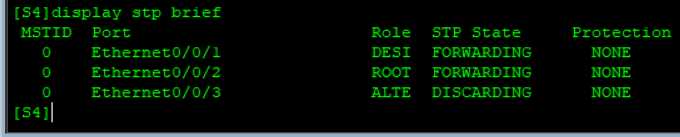

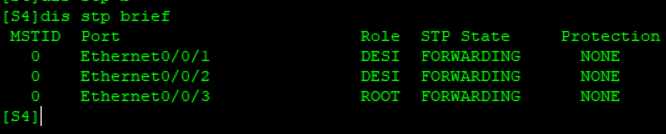

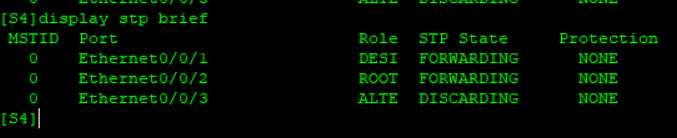

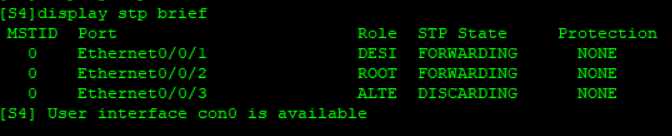

同样的道理吧S4的根端口E0/0/2关掉，E0/0/3会马上替代它的位置

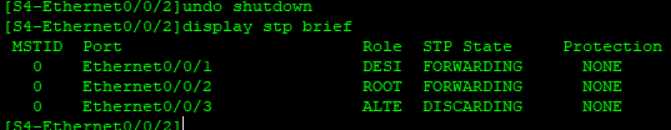

再把2端口启用的话，还是会变回root端口
记得save
