史密斯圆记录20191201

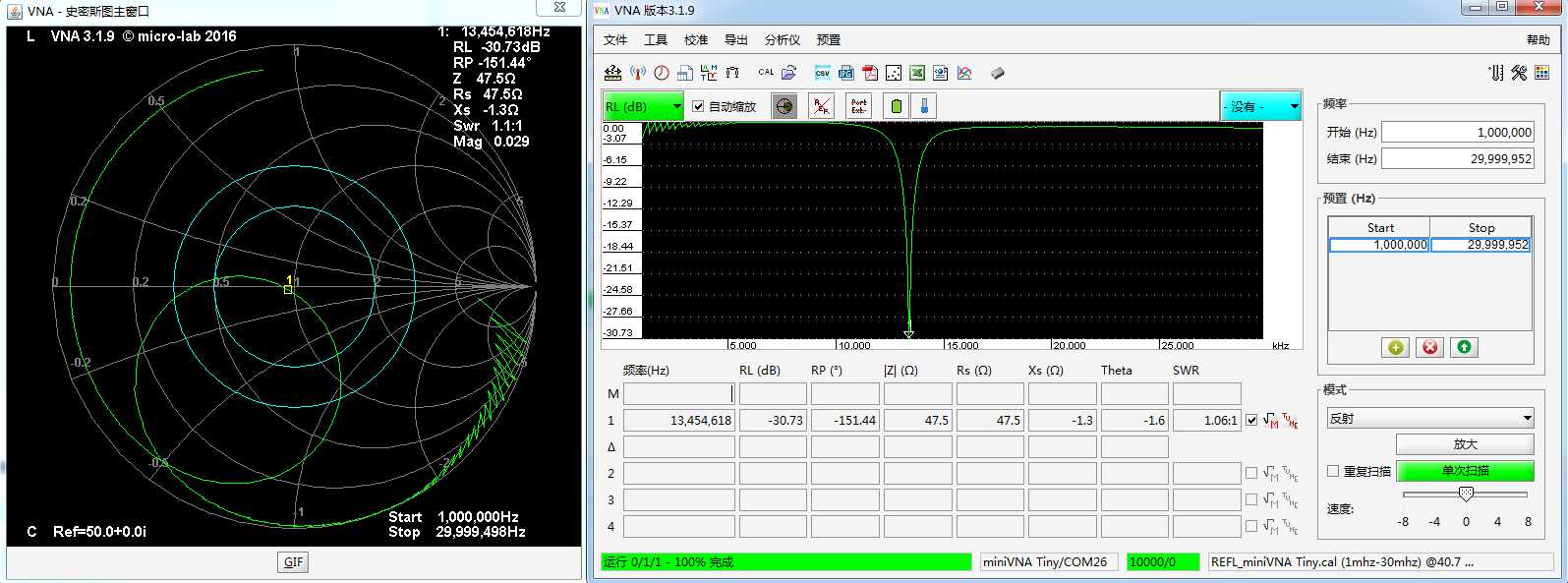

 串联电容变大，圆图变大，谐振频率变低

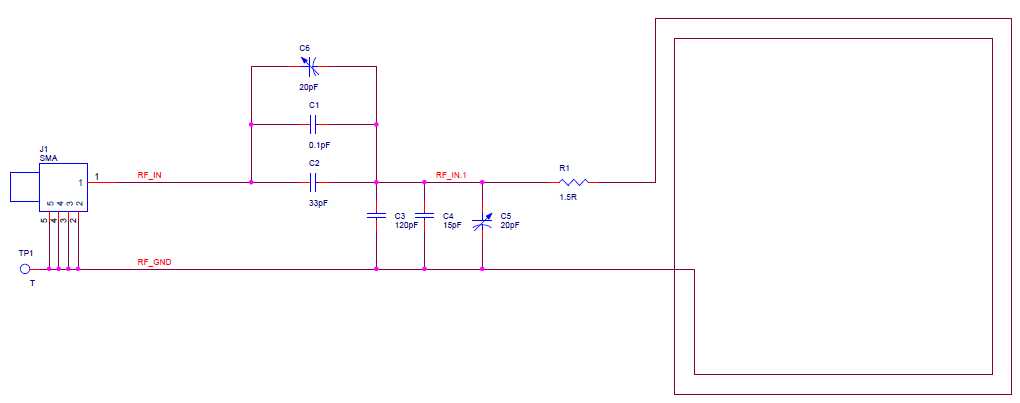

 c2=30pf,     C1,C6=NULL

 c3=70pf,     C4=15pf ， C5=40pf

 c2=30pf,     C1=NULL ， C6=20pf

 c3=70pf,     C4=15pf ， C5=40pf

并联电容变小，圆图变大，谐振频率变高

 c2=30pf,    C1=NULL ， C6=20pf

 c3=70pf,    C4=15pf ， C5=NULL

并联70pf移动到串联位置，圆图变大，R实部过大，回波损耗变小

串联位置移动并联位置，圆图变小，J虚部过大
