某企业在不断发展,业务量也在不断扩大,同时对计算机网络应用的依赖程度与日俱增.为适应互联网时代的发展,目前公司正面临转型,急需成立IT部门.你作为几年前入职的网络工程师被任命为IT部门的技术经理,并担任本次网络规划的项目经理.你需要根据企业网络需要优化现有网络资源。
假设某企业有员工1000人,有销售部(300人),技术部(100人),财务部(50人),综合部(50人),研发部(500人);各部门相互隔离,完成所有网络的互联互通。
公司项目经理已经按照上述要求对网络设备进行了相应的地址规划.要求先对网络设备进行配置使之可以实现互连互通,具体要求如下:

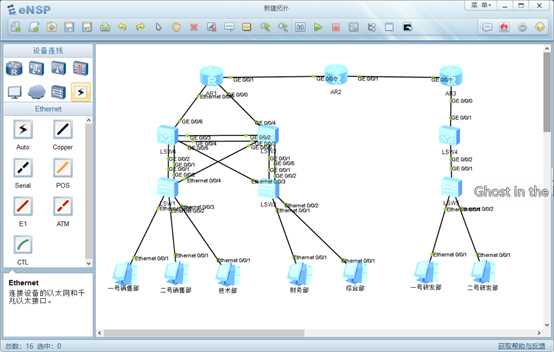

l 按照拓扑图完成IP地址规划表的规划;
l 配置网络设备的接口IP地址;
l 给交换机接口配置正确的接口模式(如access、trunk等)
l 配置链路聚合;
l 配置生成树协议;
l 配置Vlan间路由;
设备名称 |
接口 |
IP地址 |
子网掩码 |
描述 |
SW1 |
Vlanif10 |
10.188.1.1 |
/24 |
Vlan10的网关 |
Vlanif10 |
10.188.1.2 |
/24 |
Vlan10的网关 |
|
Vlanif20 |
10.188.2.1 |
/24 |
Vlan20的网关 |
|
SW2 |
Vlanif30 |
10.188.3.1 |
/24 |
Vlan30的网关 |
Vlanif40 |
10.188.4.1 |
/24 |
Vlan40的网关 |
|
SW5 |
Vlanif50 |
10.188.5.1 |
/24 |
Vlan50的网关 |
Vlanif50 |
10.188.5.2 |
/24 |
Vlan50的网关 |
任务一:配置接口IP地址;
任务二:在接入交换机创建Vlan,把接口加入到规划的Vlan中;
任务三:在核心交换机配置业务Vlan的网关地址;
任务四:在核心交换机配置链路聚合;
任务五:在交换机配置生成树协议;
任务六:完成网络测试。
步骤一:配置接口地址
6.1.1配置主机地址和创建 vlan
首先设置各个部门的IP地址,将各个端口分配到不同vlan10、20、30、40、50,并按模板给出的拓扑进行构思并连通。
假设一台主机对应一个部门,根据每个部门人数不同划分子网,将地址信息(ip地址,子网掩码,网关地址)配置到对应的PC上。
PC1、2:销售部(300人)IP地址 10.188.1.1、10.188.1.2 子网掩码255.255.255.0 网关10.188.1.254
PC3:技术部(100人)IP地址 10.188.2.1子网掩码255.255.255.0 网关10.188.2.254 PC4:财务部(50人)IP地址 10.188.3.1子网掩码255.255.255.0网关 10.188.3.254 PC5:综合部(50人)IP地址 10.188.4.1子网掩码255.255.255.0 网关 10.188.4.254 PC6、PC7:研发部(500人)IP地址 10.188.5.1、10.188.5.2 子网掩码255.255.255.0 网关 10.188.5.254
每台交换机配置vlan 10 20 30 40 50
6.1.2 配置 Access 接口
销售部vlan10, 技术部vlan20,财务部vlan30, 综合部vlan40,技术部vlan50。
代码为(SW1)
Interface Eth 0/0/1
Port link-type access
Port default vlan 10
6.1.3配置 trunk 口
为SW1-SW6的所有G口配置 trunk 模式
代码为(SW1)
Interface G 0/0/1
Port link-type trunk
Port trunk allow-pass vlan 10 20
6.1.4配置链路聚合
对SW1-4 链路聚合
代码为(SW1)
Interface bridge-aggregation 1
quit
Interface range G 1/0/47 to G 1/0/48
Port link-mode bridge
Port link-aggregation group 1
quit
Interface bridge-aggregation 1
Port link-type trunk
Port trunk permit vlan all
6.1.5配置 vlan 间路由
在交换机 SW4、SW5、SW6 上配置 vlan 间路代码为(SW4)
Interface vlan-interface 10
Ip address 10.188.1.254 24
6.1.6 配置生成树协议(STP)
在 SW4 和 SW5 上配置生成树协议,把 SW4 配置为根桥,SW5 配置为备份根桥
代码为(SW4)
Stp mode stp
Stp root primary SW5:
Stp mode stp
Stp root secondary
6.1.7交换机与路由器之间配置相同网段的接口。
以SW6和R1为例,在SW6的 G1/0/4 端口配置 IP 地址为 192.168.188.2/30,在 R1 的 G5/0 端口配置 IP 地址为 192.168.188.1/30.
以SW6和R1为例:
SW6:
Interface Gi 1/0/4
Port link-mode route
Ip address 192.168.188.2 30
Ip route-static 0.0.0.0 0.0.0.0 192.168.188.1
R1:
Interface gi 1/5/0
Ip address 192.168.188.1 30
Ip route-static 0.0.0.0 0.0.0.0 192.168.188.2
6.1.8 静态路由的配置配置动态路由和静态路由
代码为(R1)
Interface Gi 0/0/0
Ip address 192.168.188.2
quit
Interface look 0
Ip address 192.168.188.1 30
Ip route-static 192.168.188.2.24 10.188.5.1
Ip route-static 192.168.188.3.24 10.188.1.2
