ESA2GJK1DH1K升级篇: STM32远程乒乓升级,基于GPRS模块AT指令TCP透传方式,定时访问升级(含有数据校验)

实现功能概要

　　单片机定时使用http访问云端的程序版本,如果版本不一致,

　　然后通过http下载最新的升级文件,实现远程升级STM32程序.

　　兼容Air202 ,SIM800

测试准备工作(默认访问我的服务器,改为自己的服务器,请看后面说明)

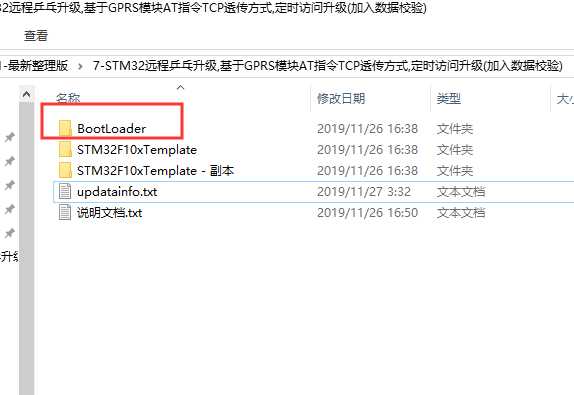

一,下载BootLoader程序(请自行下载)

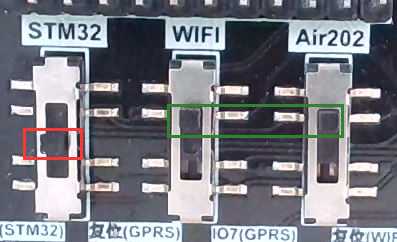

二,调整波动开关位置,STM32和GPRS 串口1 通信

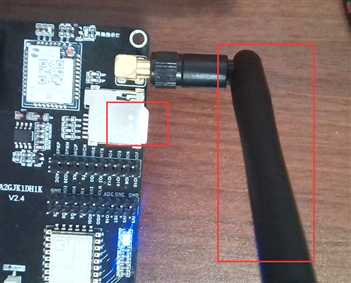

二,别忘了插手机卡,还有安装上天线

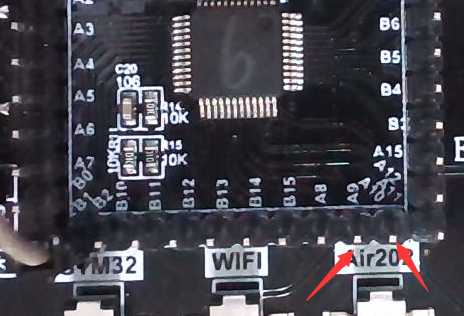

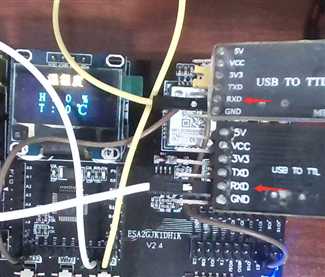

三.准备两个串口模块,两个串口模块的RX,分别接到单片机的PA9和PA10.

　　4.1注:此为监控STM32和GPRS之间的数据,看到更新的过程.

　　4.2 示意图

开始测试

一.当前只下载了BootLoader程序,在BootLoader程序里面实现更新,需要按照下面操作

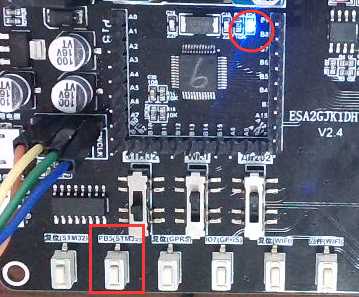

　　长按PB5大约4S,等待指示灯快闪,松开PB5,指示灯闪耀3S以后,程序写入更新标志位,然后重启

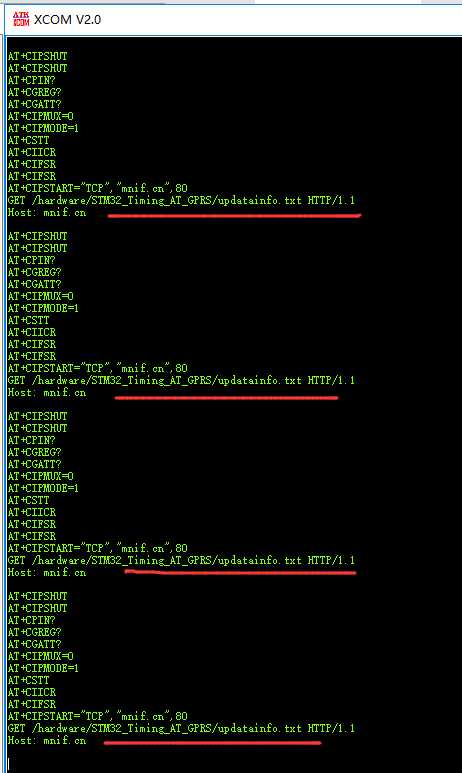

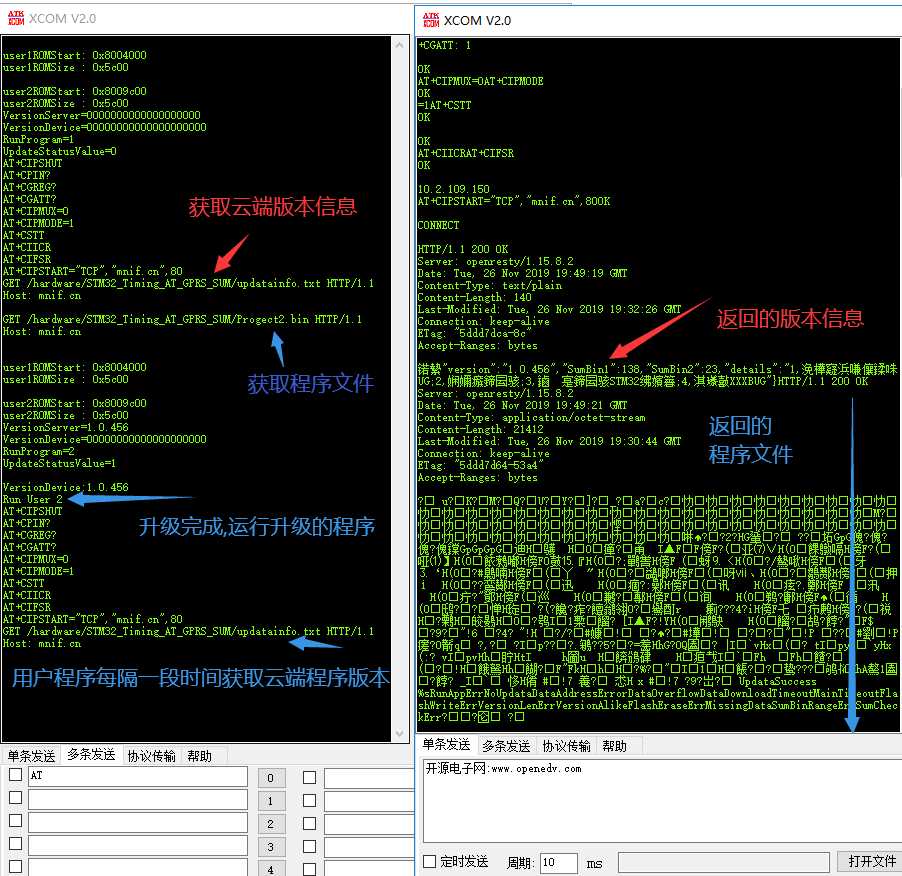

二.监控的数据

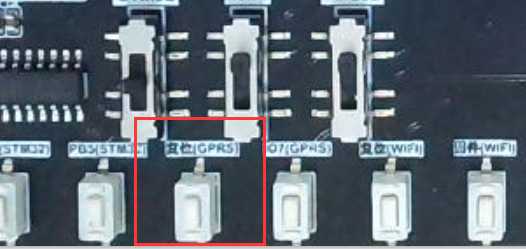

三.实际应用请使用一个引脚控制模块重启

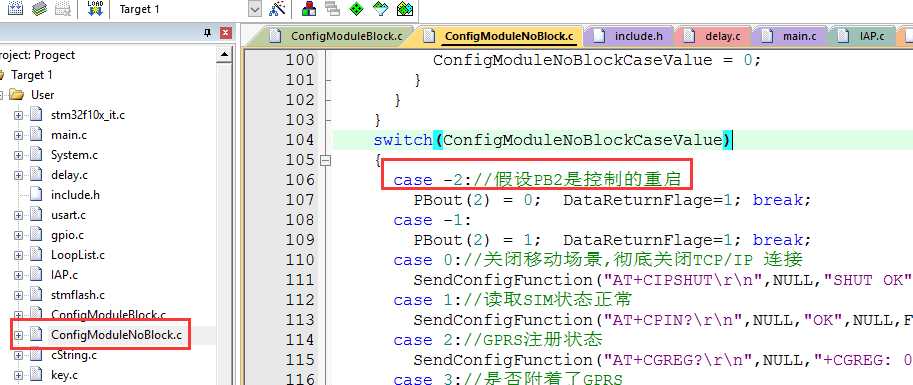

　　3.1 请在每个程序文件的此处修改(注,本人的板子现在未引出复位引脚,下一批板子将跟进)

　　3.2 如果没有复位可能出现一直发送  AT+CIPSHUT ,模块要等到好久才有反应

　　现在测试可人为进行复位!

四.运行用户程序,每隔30S访问一次云端程序版本

修改为连接自己的服务器

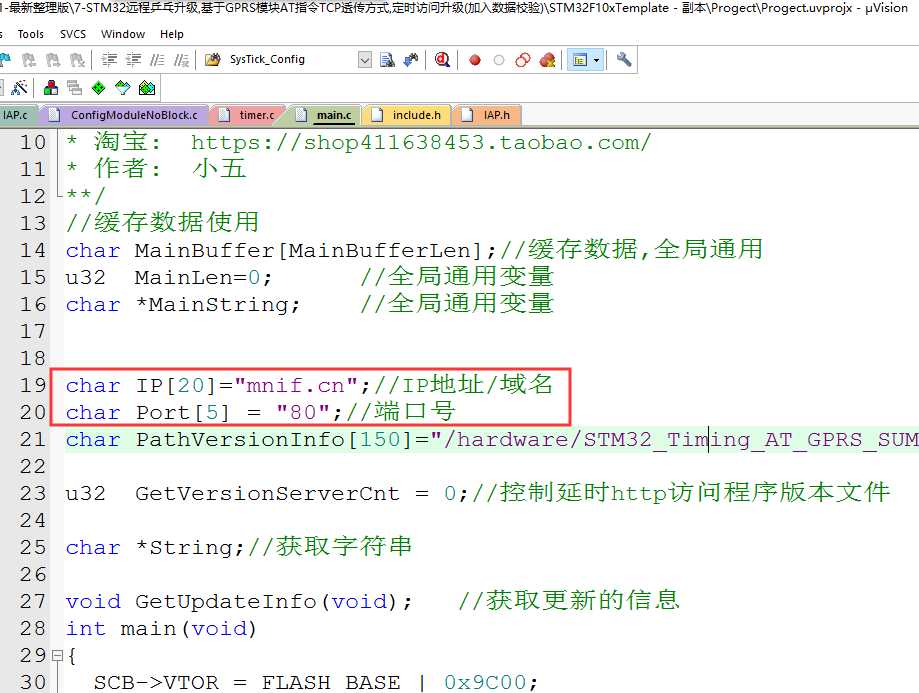

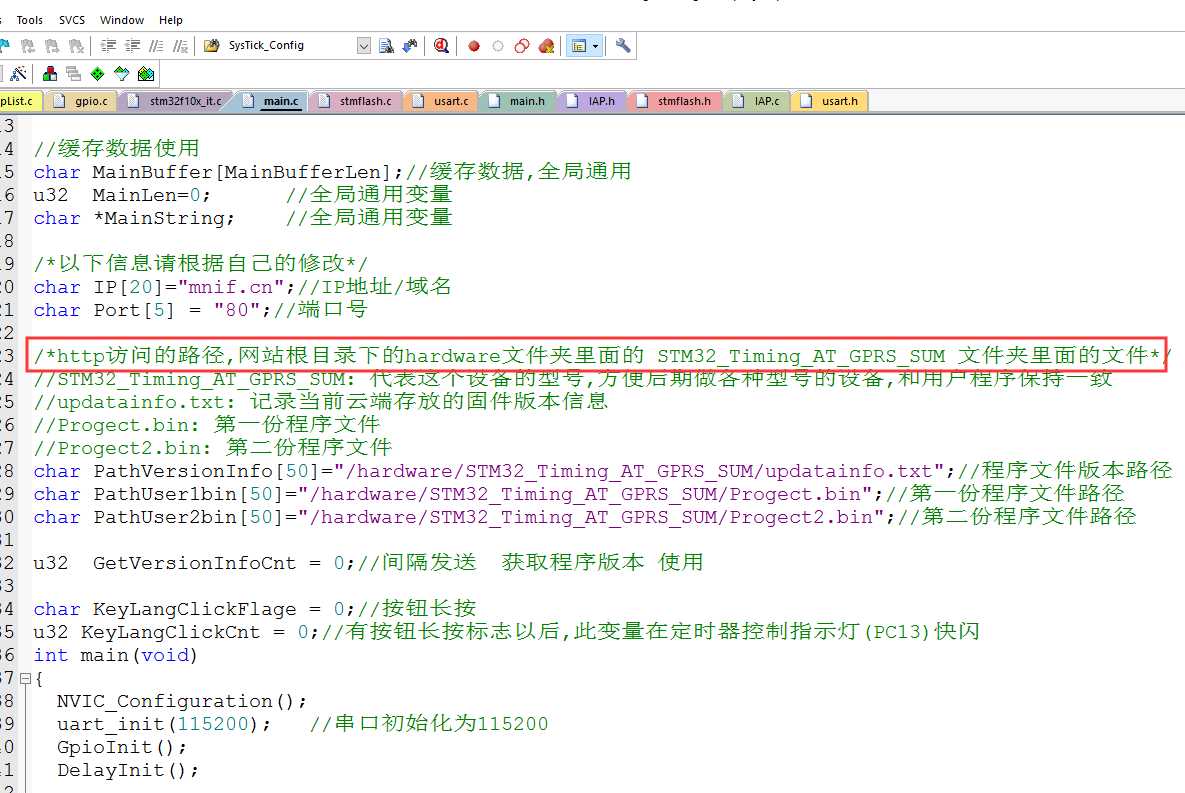

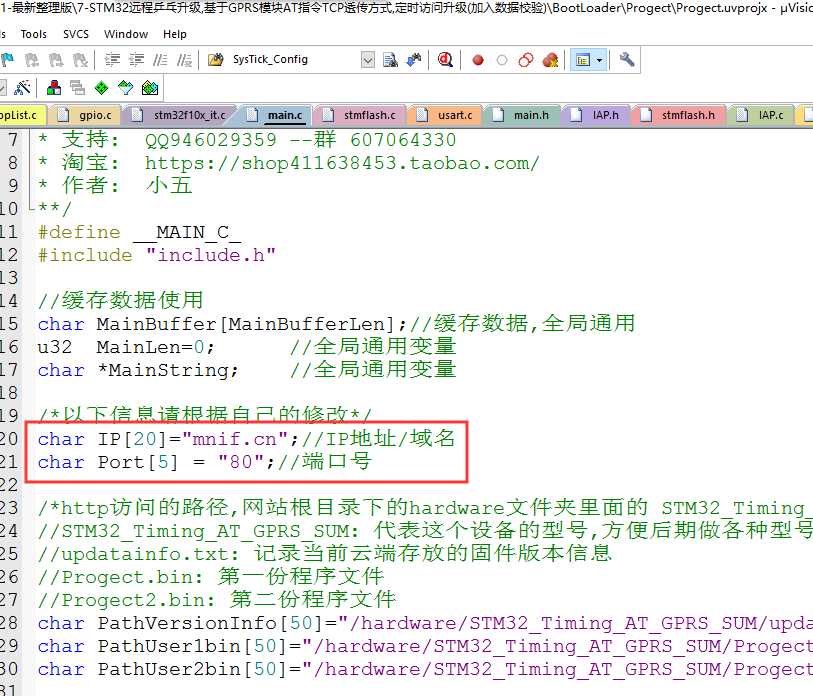

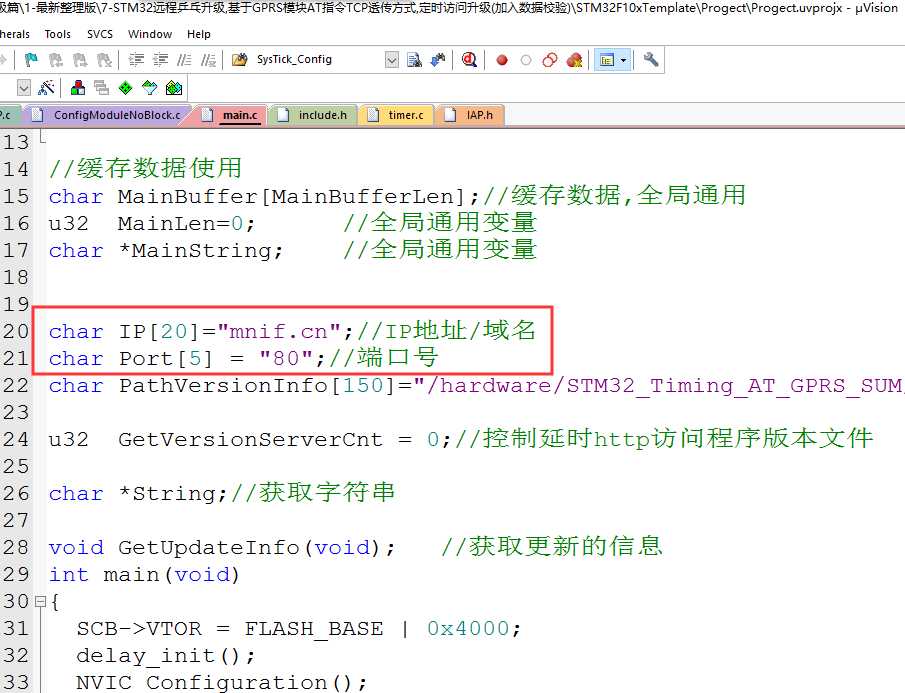

一,修改BootLoader,和两份用户程序连接的Web服务器的IP地址,端口号信息

二,Http访问程序文件的路径请自行根据自己的修改,我按照我自己的说明

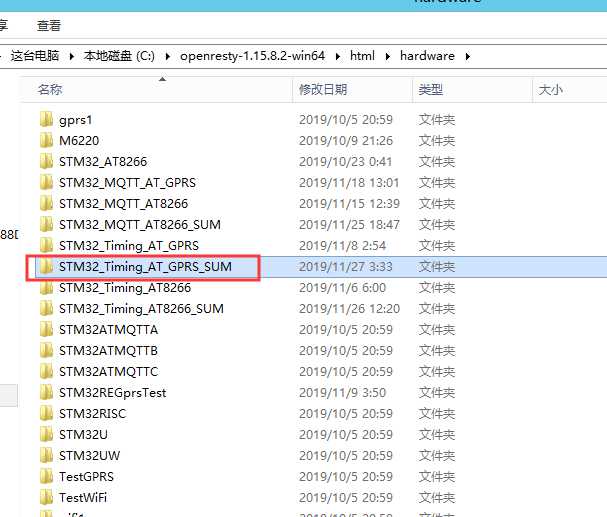

　　2.1 根据单片机程序访问的路径,在Web服务器建立文件夹

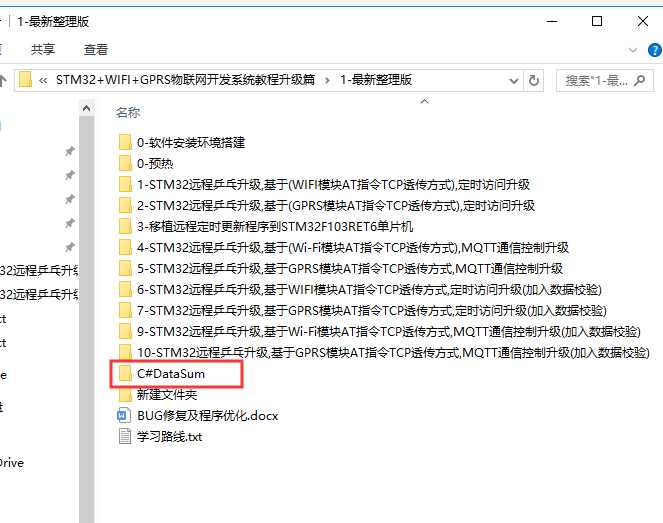

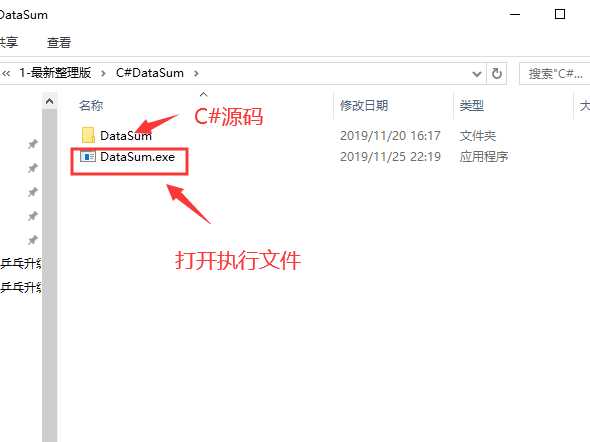

　　2.2 打开上位机软件,计算两份用户程序的SUM值

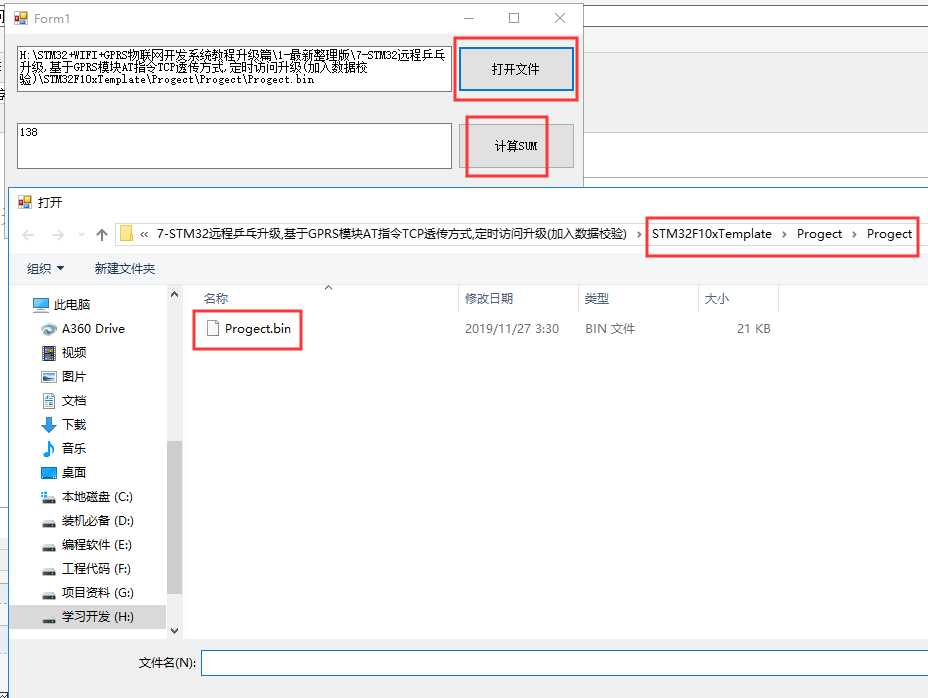

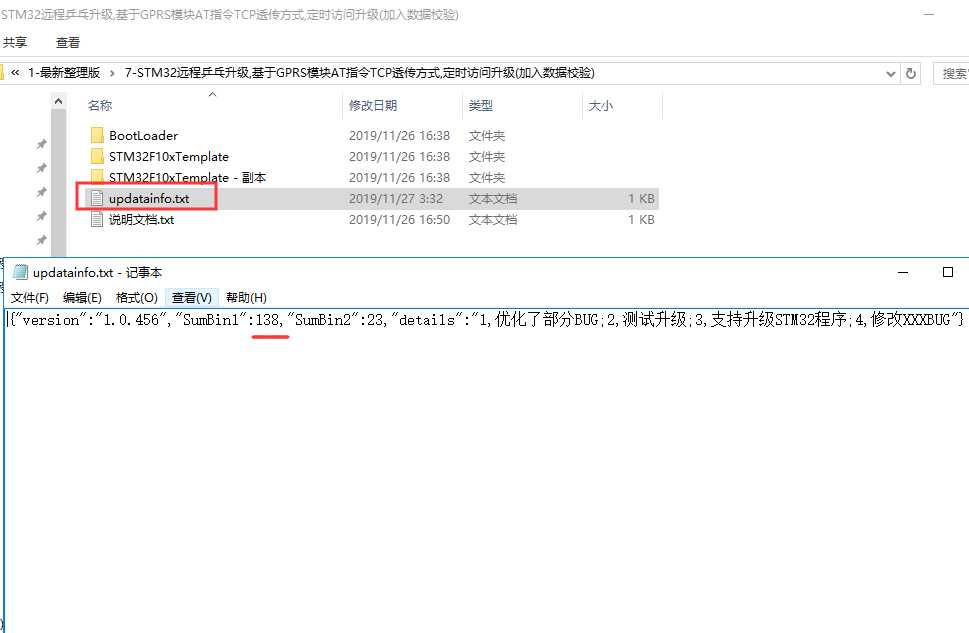

　　2.3 计算第一份用户程序的校验值,并替换SumBin1的字段值

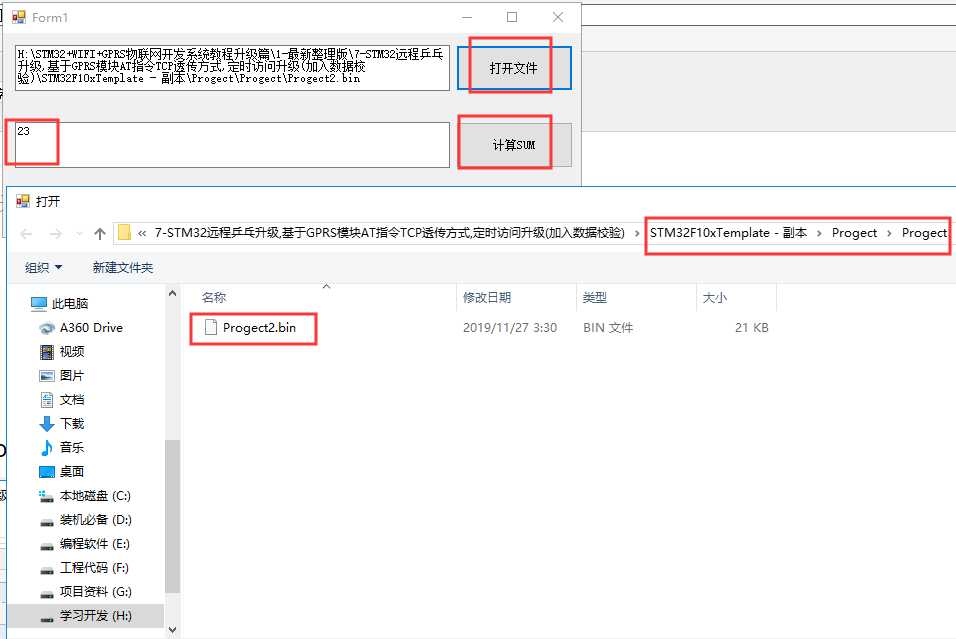

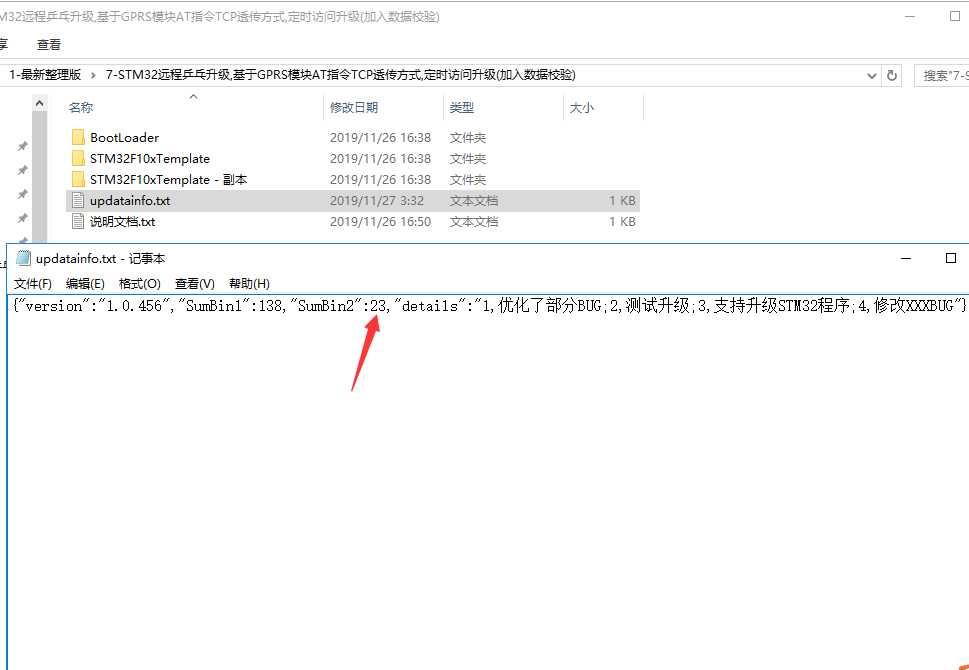

　　2.4 计算第二份用户程序的校验值,并替换SumBin2的字段值

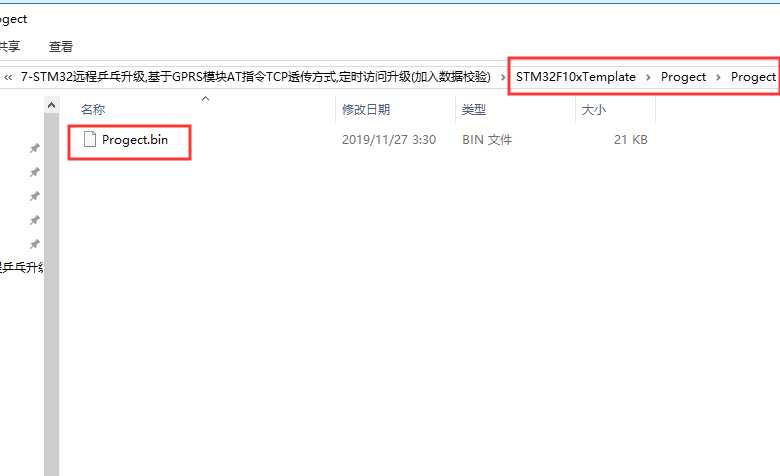

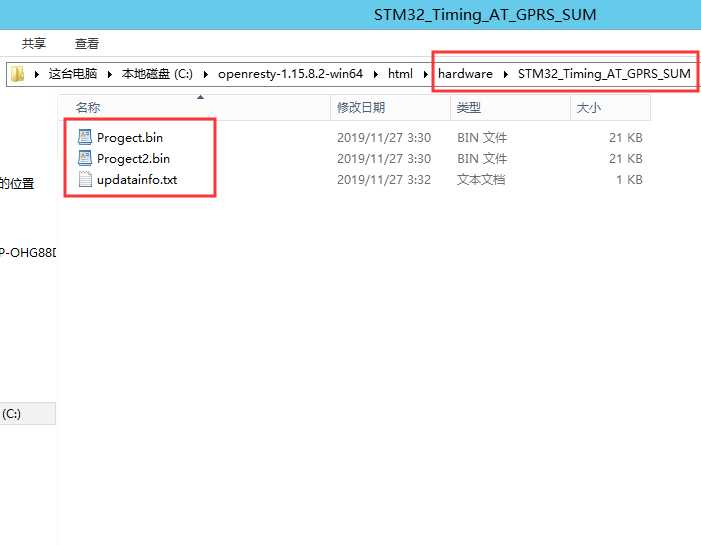

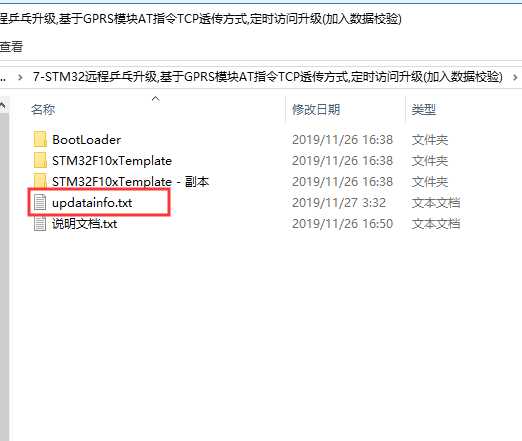

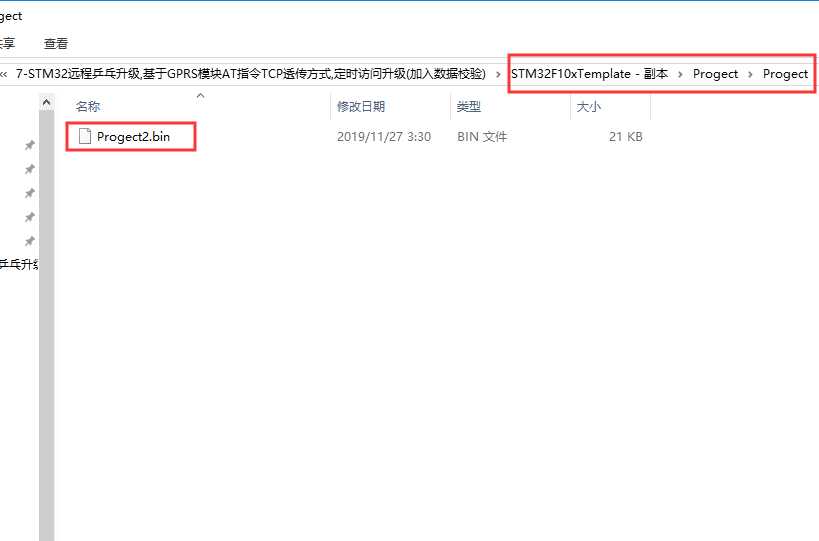

　　2.2 拷贝记录设备版本的updatainfo.txt文件,和用户程序1文件(Progect.bin),用户程序2文件(Progect2.bin)到服务器

　　最终效果

修改完了,然后按照文章一开始的测试

　　升级成功以后用户程序里面在定时询问是不是有新版本

　　咱刚升级进去的肯定是新版本.

　　咱到云端修改下版本

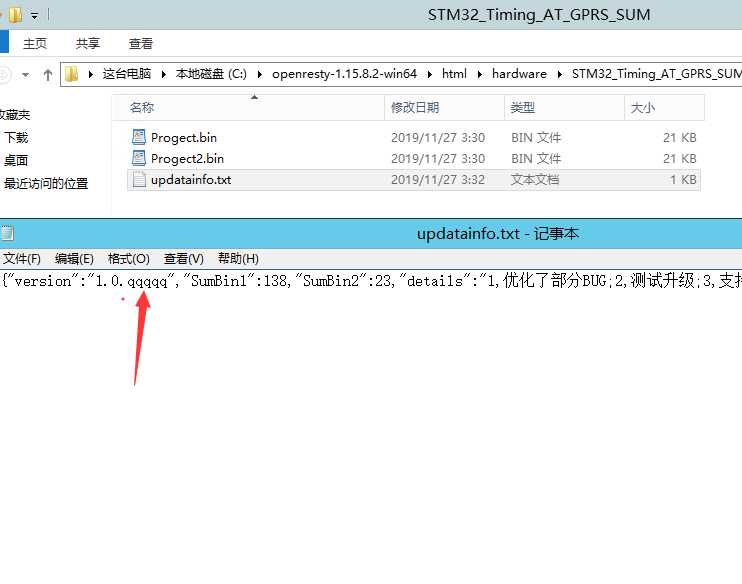

四,修改云端版本

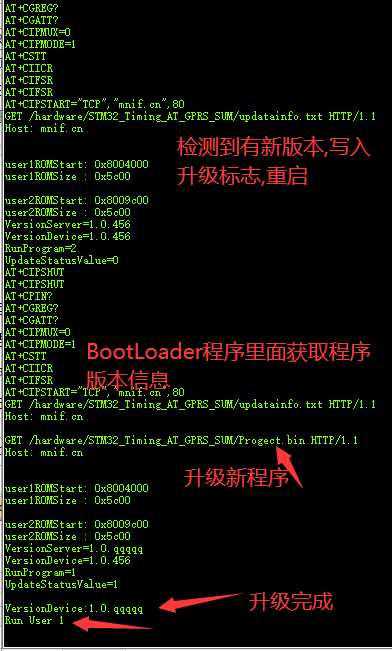

五,用户程序检测到新版本,写入更新标志,重启,BootLoader更新另一份程序,重启,运行新程序

其它

一,可先下载第一份程序到单片机,让单片机默认运行一份程序

　　1.1 操作步骤是先下载BootLoader程序(下载进去就可以,不需要任何配置)

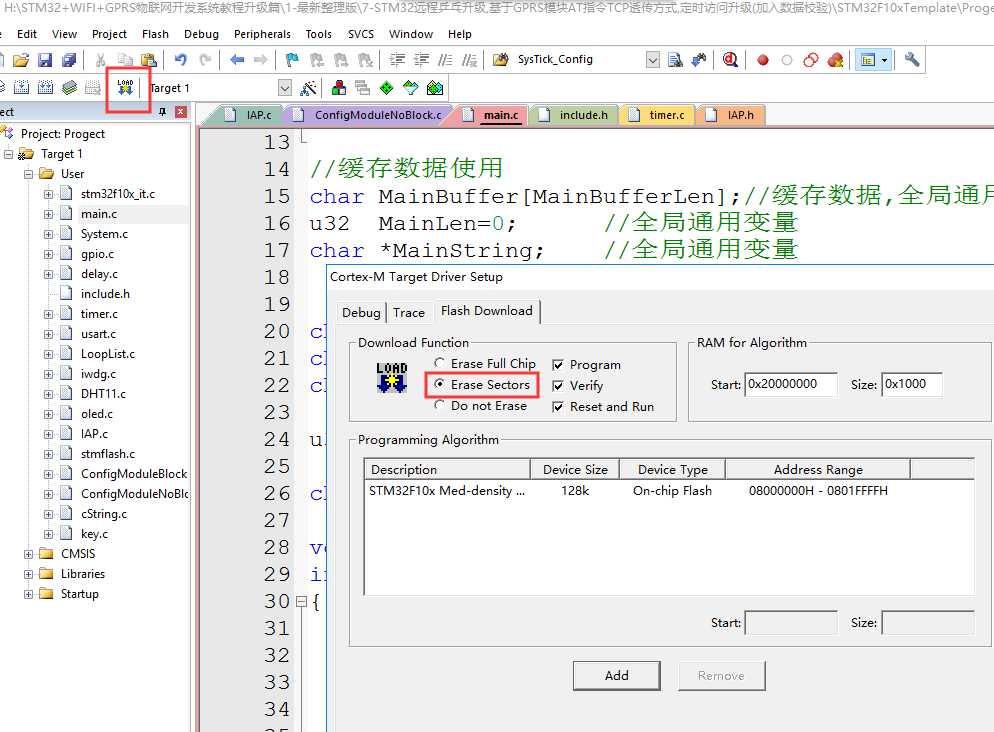

　　1.2 下载第一份用户程序(程序默认加载第一份用户程序),请按照下面配置下载

此时单片机启动以后便会运行第一份用户程序.
