三台交换机

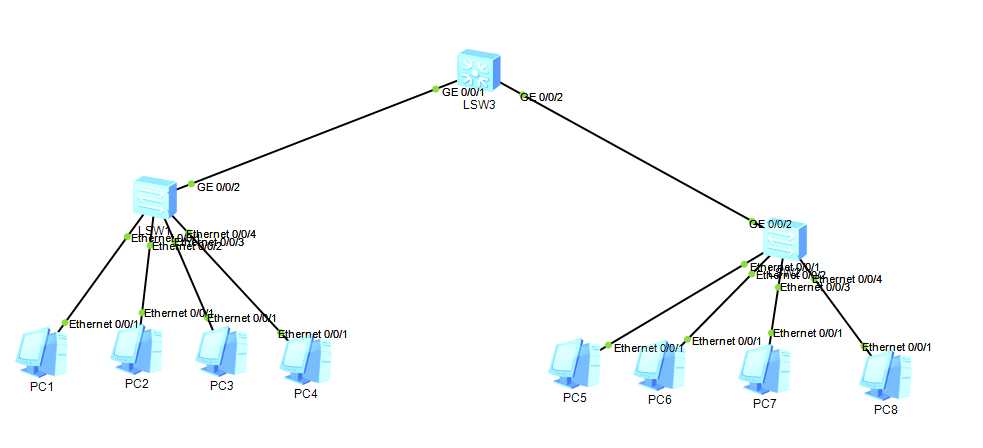

拓补结构

底层的两台交换机的配置跟之前的一样，重点是每台主机和第三台交换机的配置中要加入网关：

10网段的网关为192.168.10.254

20网段的网关为192.168.20.254

配置命令：

1、创建vlan 10与20

2、int g0/0/1进入1口

3、port link-type trunk设置接口类型为trunk型，port trunk allow-pass vlan 10 20允许通过vlan 10和20

4、int vlanif 10进入vlan10中进行设置

5、ip address 192.168.10.254 24添加10网段的网关，同样的操作进入vlan20添加20网段的网关

6、测试连通性，结果显示全部主机都能互通。

通过dis ip int br可查看当前ip配置信息。
