PhpStorm中绘画UML

时间:2019-11-25 14:03:26      阅读:83      评论:0      收藏:0      [点我收藏+]

IDE支持

  • 在Plugins中 安装PlantUML integration插件



  • http://www.graphviz.org/网站下载graphviz.exe并安装(这个软件可以支持更多的UML语法)或者使用https://graphviz.gitlab.io/_pages/Download/Download_windows.html
  • 将graphviz安装目录下的dot.exe路径添加到PlantUML的设置中



文档地址:http://plantuml.com/zh/

详细讲解

1.安装插件

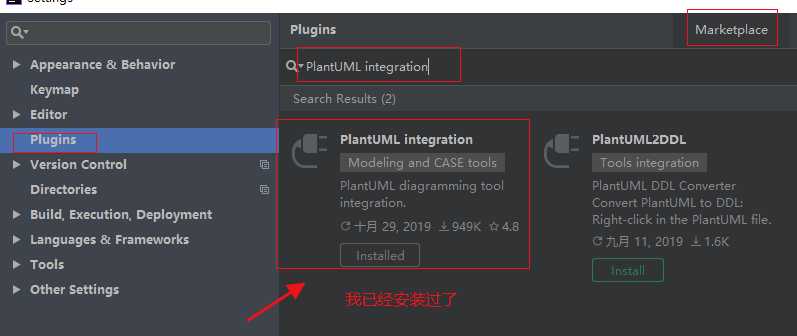

file->settings->plugins
技术分享图片

 2.安装graphviz.exe

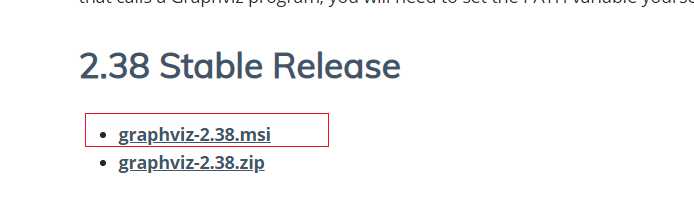

下载地址  https://graphviz.gitlab.io/_pages/Download/Download_windows.html ,下载安装后记住安装的地址,第三步要用

技术分享图片



3.将graphviz安装目录下的dot.exe路径添加到PlantUML的设置中

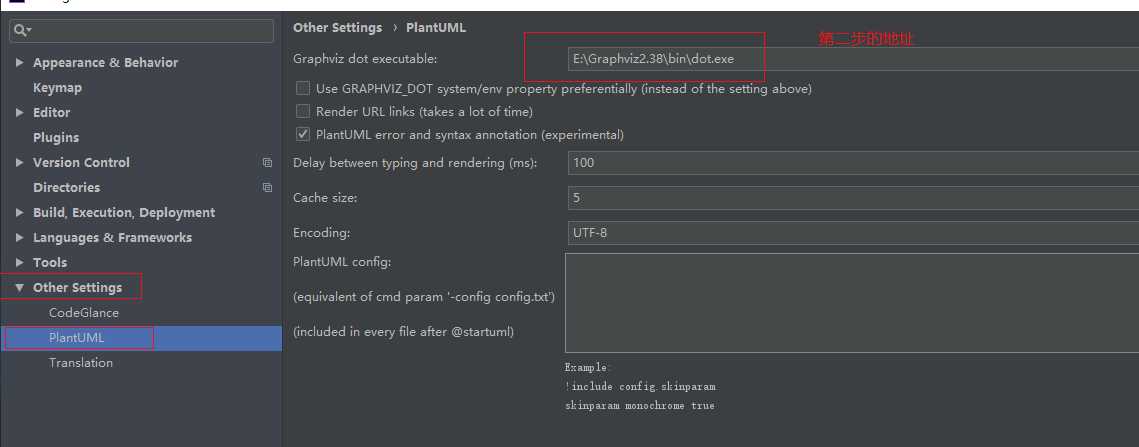

File -> Settings -> Other Settings -> PlantUML

技术分享图片



 安装成功

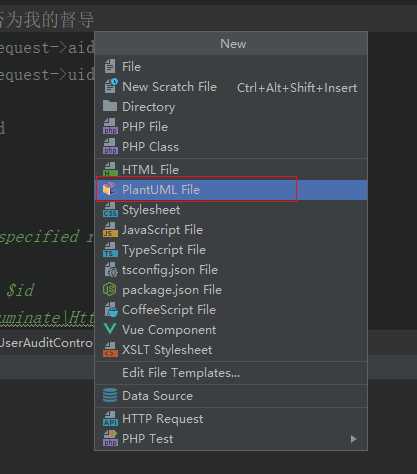

 新建文件选择plantUML File 即可创建

技术分享图片

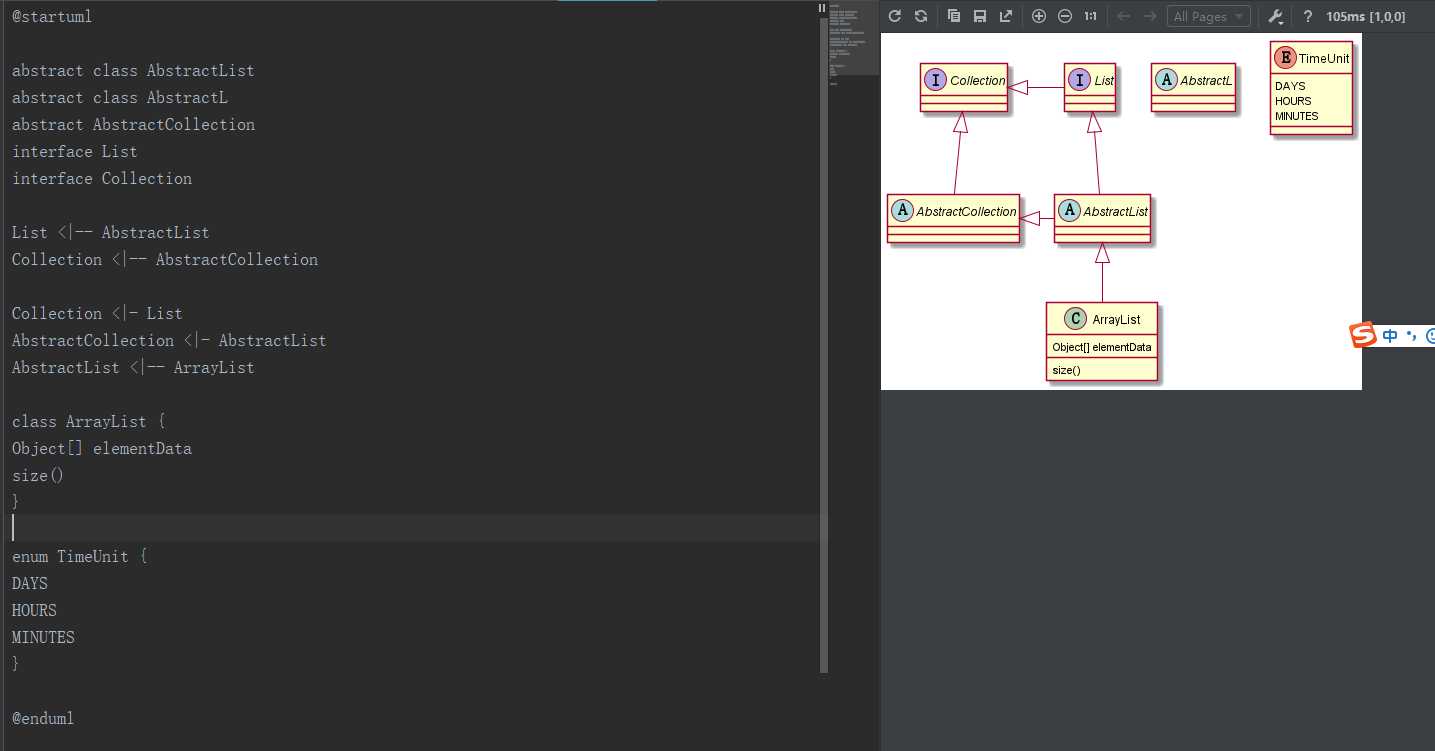

 效果图

技术分享图片







 注意:

  如果不安装graphviz.exe,出现一下效果

  技术分享图片











PhpStorm中绘画UML

原文:https://www.cnblogs.com/houss/p/11926727.html
