利用三层交换机实现VLAN间路由

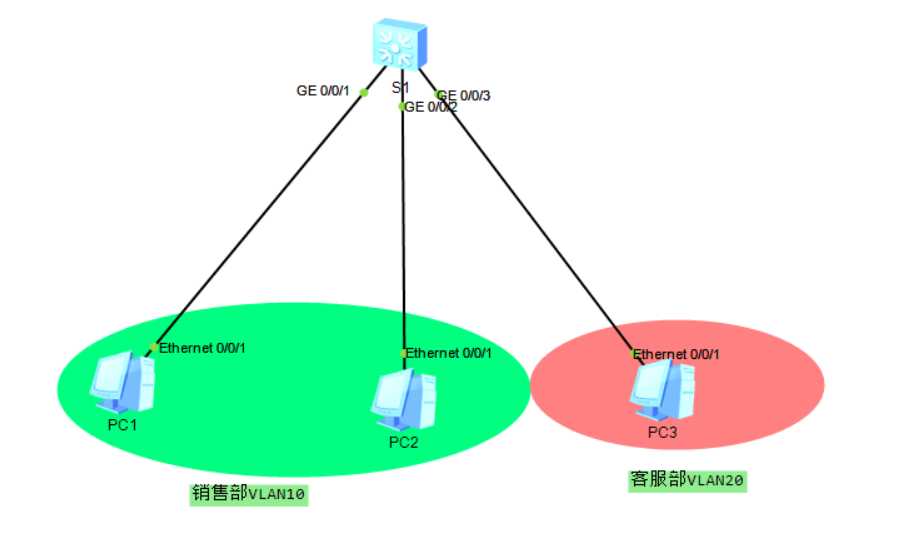

利用三层交换机实现VLAN间路由拓扑图：

一、配置PC机 ip 并测试相互能否ping通

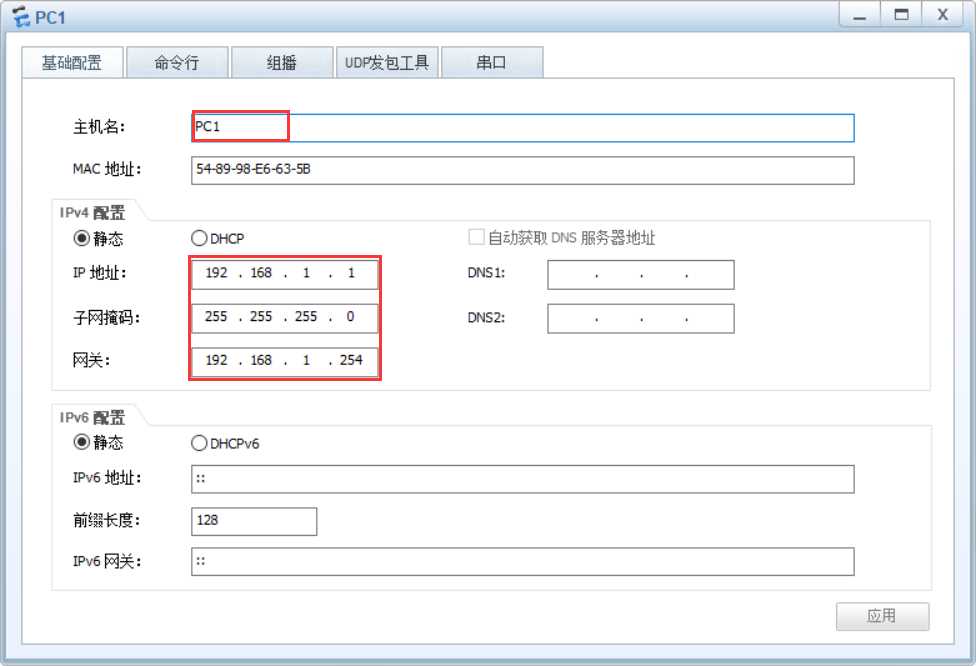

IP编码：

测试连通性：PC1与PC2可以通信，PC1与PC3不能通信。

  下面简要分析主机PC-1发出数据包，直至反馈目的无法到达的整个过程：主机发出数据包前，将会查看数据包中的目的IP地址，如果目的 IP地址和本机IP地址在同一个网段上，主机会直接发出一个ARP请求数据包来请求对方主机的MAC地址，封装数据包，继而发送该数据包。但如果目的 IP地址与本机 IP地址不在同一个网段，那么主机也会发出一个ARP数据包请求网关的MAC地址，收到网关ARP回复后，继而封装数据包后发送。

   所以，销售部主机 PC-1 在访问 192.168.2.1 这个 IP 地址时发现这个目的 IP 地址与本机 IP 地址不在同一个 IP 地址段上，PC-1 便会发出 ARP 数据包请求网关192.168.1.254的MAC地址。但由于交换机没有做任何IP配置，因此没有设备应答该 ARP请求，导致销售部主机 PC-1无法正常封装数据包，因此无法与客服部PC-3正常通信。

二、配置三层交换机实现 VLAN间通信

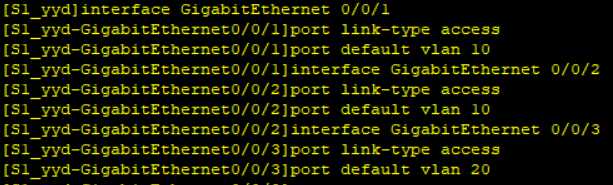

通过在交换机上设置不同的 VLAN 使得主机实现相互隔离。在三层交换机S1上创
建 VLAN 10 和VLAN 20，把销售部的主机全部划入VLAN 10中，客服部的主机划入VLAN 20。

  现在需要通过VLAN间路由来实现通信，在三层交换机上配置VLANIF接口。

   在 S1 上使用 interface VLANif命令创建 VLANIF 接口，指定 VLANIF 接口所对应的 VLAN ID 为 10，并进入 VLANIF 接口视图，在接口视图下配置 IP 地址192.168.1.254/24。再创建对应 VLAN 20 的 VLANIF 接口，地址配置为192.168.2.254/24。

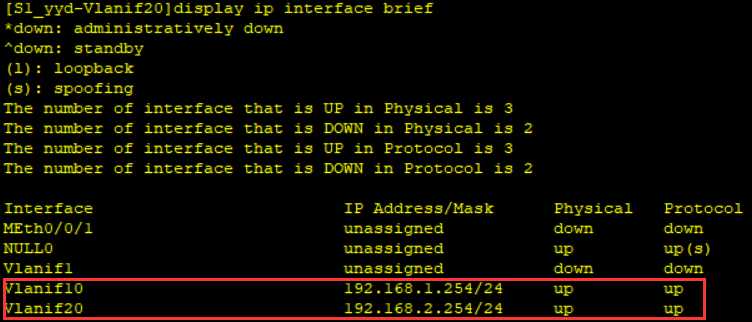

 配置完成后，查看接口状态。

 可以观察到两个VLANIF接口已经生效，再次测试连通性

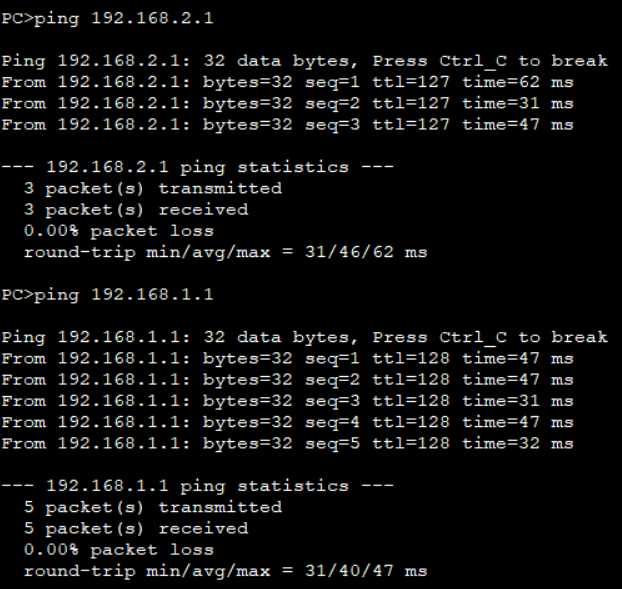

PC2为例：PC间均可互通。

利用三层交换机实现VLAN间路由
