VLAN实验（1）

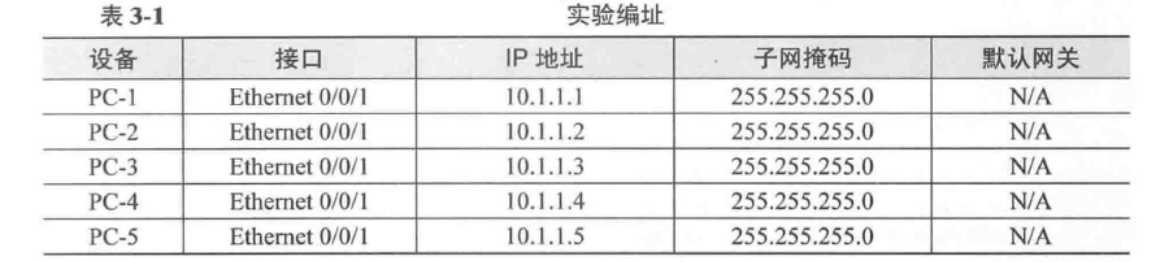

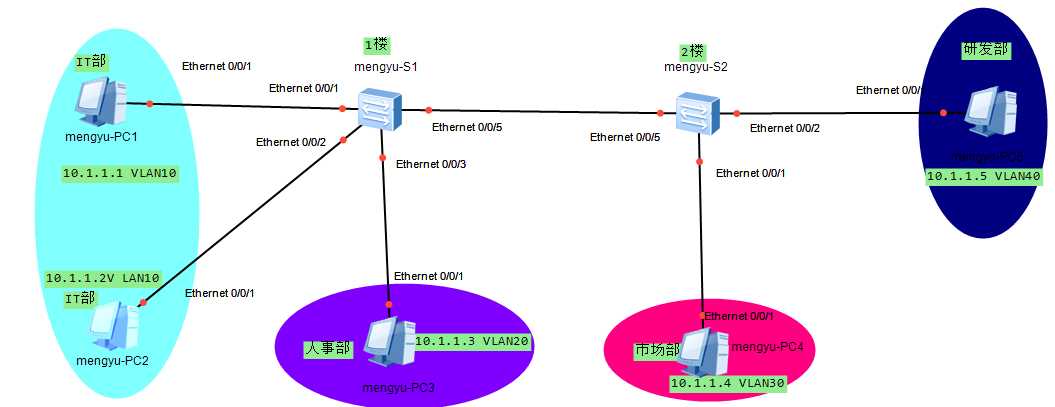

1.选择两台S3700的交换机，5台PC机，并按照下图链接好并填写IP

 2.由于现在我们还没有划分VLAN，这5台PC，还在同一个VLAN中，现在我们启动所有的设备，这是所有的主机应该是可以ping通的

     （1）设备的启动需要等一段时间，这段时间我们需要等待一会，设备没有启动，和出现如下情况

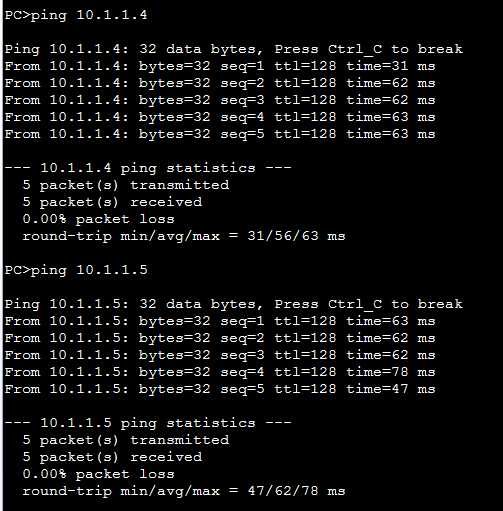

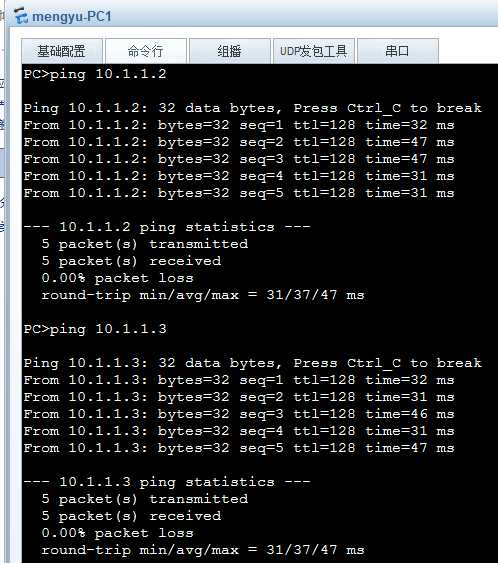

　　（2）等设备启动好之后 ，我们可以发现一台主机可以和其他所有的主机连接

3.对交换机mengyu-S1建立VLAN

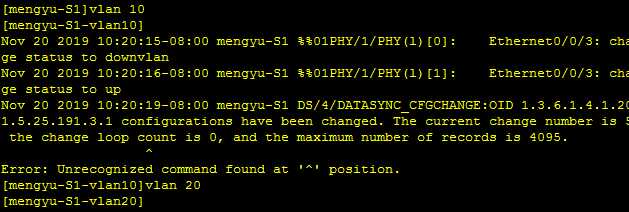

　　（1）建立两个VLAN，VLAN10和VLAN20,可以用vlan命令分两次建立，也可以用vlan batch一下建立两个VLAN

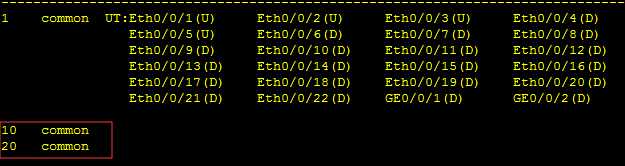

　　（2）用命令“display vlan”，查看刚才建立的VLAN

 　　（3）按照拓扑，把相应端口划分给相应的VLAN

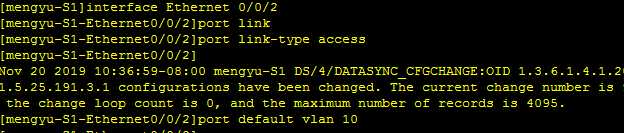

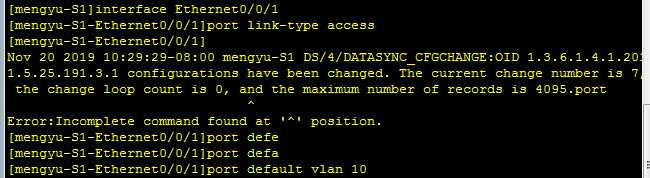

　　　　　①把端口1和2划分到vlan10

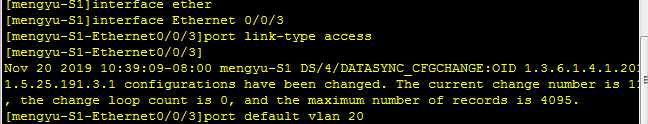

                ② 把端口3划分到vlan20

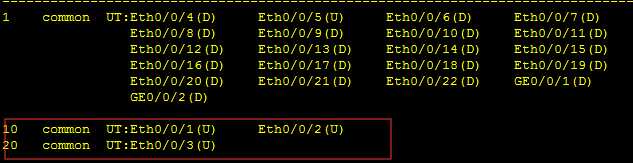

 　　　　③用命令“display vlan”查看我们划分好的vlan

3.对交换机mengyu-S1建立VLAN

　　（1）建立两个VLAN，VLAN30和VLAN40

　　（3）按照拓扑，把相应端口划分给相应的VLAN

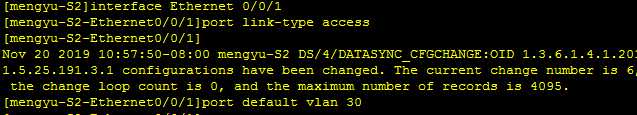

　　　　　①把端口1划分到vlan30

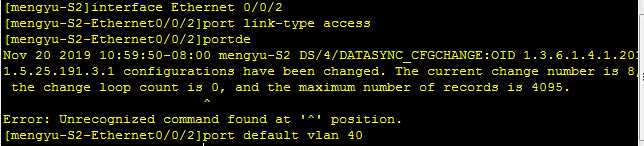

 　　　　  ② 把端口2划分到vlan40

　　　　   ③用命令“display vlan”查看我们划分好的vlan

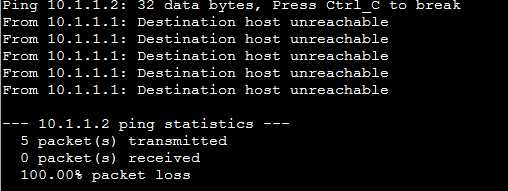

 4.划分了vlan，只有mengyu-PC1和mengyu-PC2在同一个vlan中，只能他们两个ping通，其他的无法ping通。
