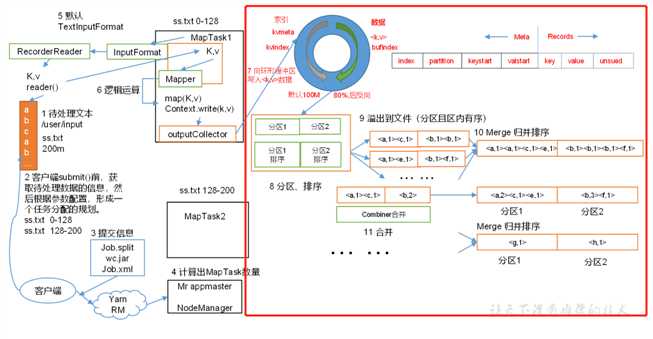

图1:
下文的逻辑不涉及源码：
在文件提交到集群之前，先对文件进行切片规划，这里不再赘述。然后将切片规划信息所在文件Job.split、配置文件Job.xml、以及MapReduce程序打成的jar包提交到集群上，集群根据切片信息计算出MapTask数量，分配相应数量的机器做文件处理。这里取其中一个MapTask为例：MapTask1首先会使用InPutFormat对文件进行实际上的截取并然后使用RecordReader将文件转化为K-V对，这个阶段为format（格式化）阶段。格式化的意义在于将数据变成Mapper可以接受的对应的K-V类型，map方法经处理后又以K-V对的形式将数据写回context中。然后由outputCollector将数据进行收集，outputCollector在将数据写到shuffle之前，会计算该数据（K-V）的分区号，然后将K-V和分区号一并写入shuffle中。默认情况下只会计算出一个分区号，而上图所示为两个分区号，这是自定义分区和RedueTask导致的。

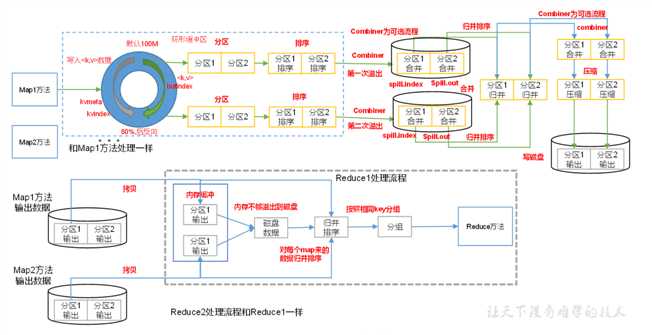

当数据进入Shuffle后，又经历了什么呢？下面详细介绍红框内的工作流程：
首先，进入Shuffle的数据会在SHuffle中进行一次快排：

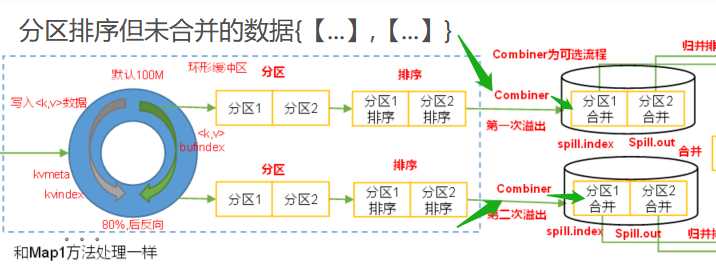

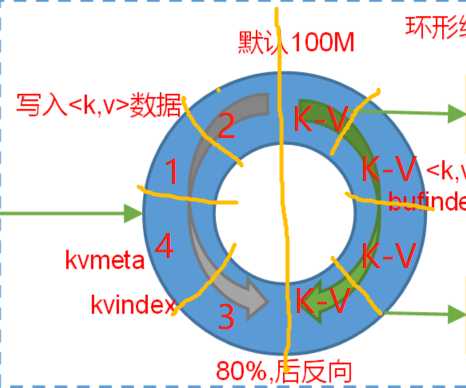

Shuffle可以看为一个环境的集合，首尾相接。当K-V带着分区号进入Shuffle后，Shuffle会将同一分区的数据进行一次快排，Shuffle分为两个部分，按图示来说，两个部分分别用于存储索引标识和K-V对。在排序时，如果索引为2的K-V大于索引为1的K-V值，就会将标识为2的K-V的索引放到第一位。也就是说：Shuffle排序并不对数据本身做移动，而是对数据量较小的索引标识做移动，这样降低了IO压力。当数据排序完成后，并且Shuffle中存储的数据占了Shuffle空间（100mb）的80%时，会按照逆时针的顺序（2>1>4>3）将对应的K-V值溢写到磁盘中。溢写出来的数据的特点就是分区且区内有序。在数据量较大时，会发生多次溢写。
在数据溢写到磁盘的过程中可以加一个Combiner，其本质就是一个Reducer，会对数据进行一轮的合并，比如第一轮溢写出的两个分区内的数据为{【（a，1），（a，1），（c，1）】，【（B，1），（B，1），（D，1），（D，1）】}，两个分区（本例以大小写分区）内的数据虽然有序，但是数据有冗余，当相同的K-V值数量很多时，会对IO造成不必要的压力，所以在此环节中引入Combiner将数据合并为{【（a，2），（c，1）】}、{【（B，2），（D，2）】}两个分区，这样再将数据从内存写入硬盘时，IO压力就会小很多。在默认情况下Combiner是不开启的，因为在很多业务场景，Combiner会造成数据的误差。
多次溢写出多组数据，假设第一组的结果如{【（a，2），（c，1）】}、{【（B，2），（D，2）】}，第二轮溢写并合并的结果为{【（a，3），（c，2）】}、{【（B，1），（D，3）】}。那么进行归并排序后变成{【（a，2），（a，3），（c，1），（c，2）】}，{【（B，2），（B，1），（D，2），（D，3）】}依旧会存在相同的Key的情况，那么也可以选择在归并排序时使用Combiner进行合并，结果为：{【（a，5），（c，3）】}、{【（B，3），（D，5）】}。这是一个MapTask的工作结果，当存在多个MapTask时，会产生多组输出数据，假设存在第二组：{【（a，3），（c，4）】}、{【（B，2），（D，6）】}。至此MapTask的工作完成了。

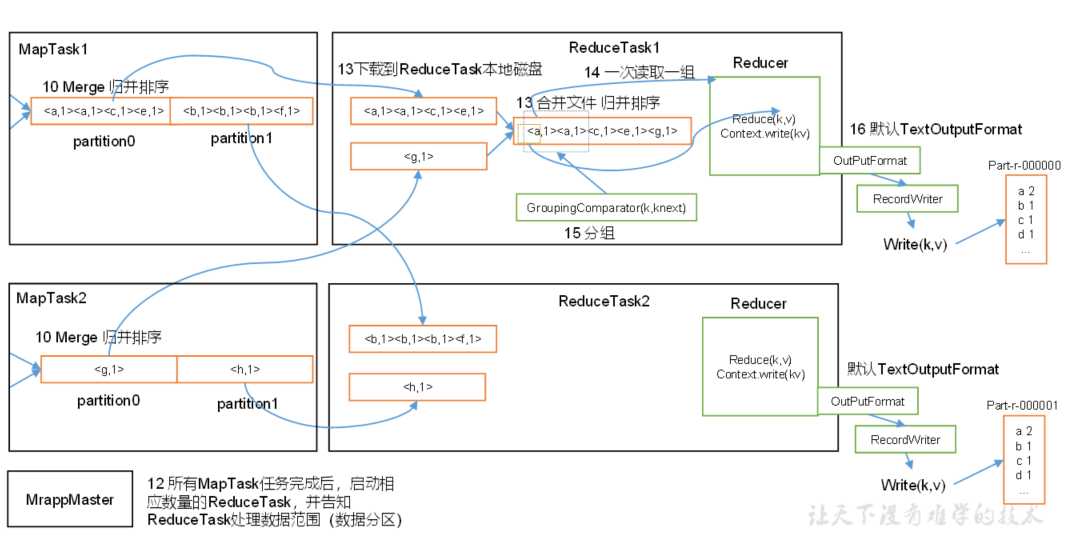

现在进入ReduceTask阶段，假设我们设定了两个ReduceTask，并且自定义了分区规划：将分区一（key小写的一组）交给ReduceTask1来处理，将分区2交给ReduceTask2处理，那么所有MapTask输出结果中的分区1都会进入ReduceTask1中，先进行一轮归并排序，然后按照相同的Key分组，比如分区1分为两组：【（a，5），（a，3）】、【（c，3），（c，4）】，然后一组一组的进入Reducer的reduce方法，最后reduce方法将（a，8）、（c，7）写回context中，交给OutputFormat处理，最终输出两个输出文件。
