问题 :
为什么两个DDR可以合在一起变成32位?
SDRAM:

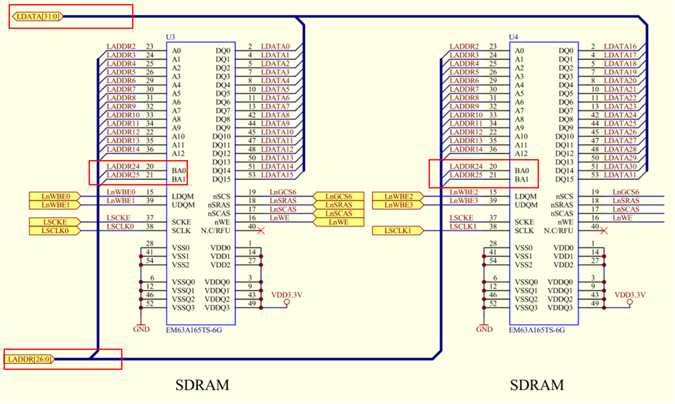

原理图如下:
jz2440 v3开发板上面用的内存芯片为钰创科技公司生产的EM63A165TS,一片内存大小为32MB大小,一共有两块,共64MB的大小.

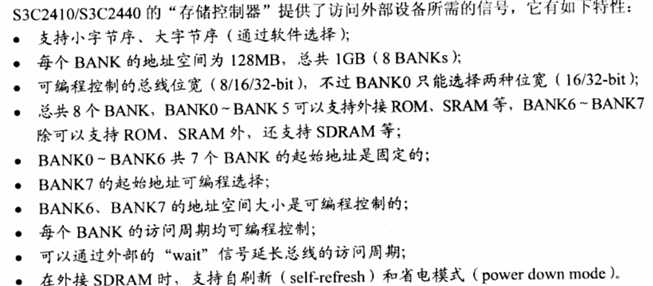

SDRAM接的是BANK 6,所以他的起始地址是 0x30000000.
SDRAM的基本寻址关系

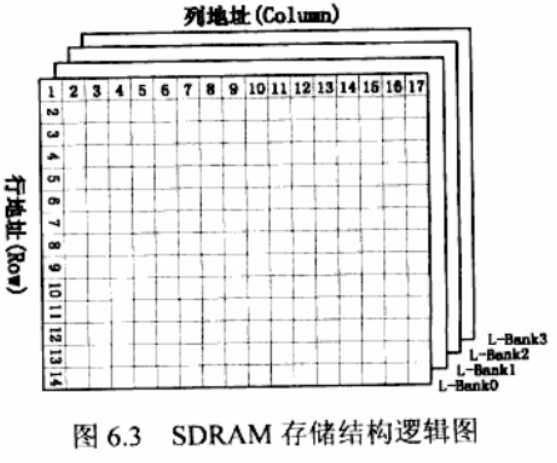

SDRAM的存储结构逻辑如上图, SDRAM内部是一个存储阵列,阵列就如同表格一样,将数据"填进去".和表格的检索原理一样,先指定一个行,再指定一个列,两点确定一个坐标,就可以准确地找到所需要的
单元格,这就是SDRAM寻址的基本原理.这个单元被称为存储单元,这个表格(存储阵列)就是逻辑Bank(就是L-Bank).SDRAM一般含有四个L-Bank.
对SDRAM的访问可以分为如下几个步骤:
1.CPU发出的片选信号nSCS0有效,它选中SDRAM芯片.
2.SDRAM有四个L-Bank,需要两根地址线来选中其中的一个,根据开发板的设计, 选用了ADDR24和ADDR25作为L-Bank的选择信号.
3.对被选中的芯片进行统一的行/列(存储单元)寻址.

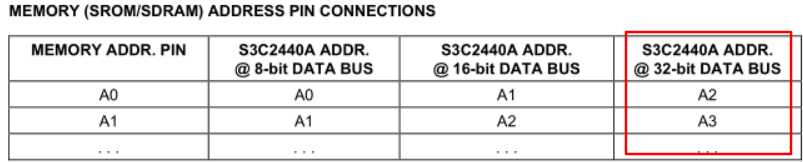

根据SDRAM芯片的列地址线数目设置CPU的相关寄存器后,CPU就会从32位的自动分出L-Bank选择信号, 行地址信号,列地址信号,然后发出行地址信号,列地址信号. L-Bank选择信号在发出行地址信号的同时发出,并维持到列地址信号结束. 有原理图可以看出, 行列地址公用地址线ADDR2-ADDR14(因为DDR的数据位宽为32位,根据2440 datasheet可知,地址线应从A2开始.没有使用ADDR0/1.
使用nSRAS,nSCAS两个信号来区分他们.对于jz2440 v3开发板的SDRAM芯片EM63A165TS的行地址数为13,列地址数位9,所以当nSRAS信号有效时,ADDR2-ADDR14发出来的时行地址信号,它对应的
32位地址空间的bit[23:11](为什么?),当nSCAS信号有效时,ADDR2-ADDR10发出来的时列地址信号,它对应32位地址空间的bit[10:2];
4.找到存储芯片后,被选中的芯片就要进行统一的数据传输了.
开发板使用两片16位的SDRAM芯片并联组成32位的位宽,与CPU的32跟数据线相连(DATA0-DATA31).

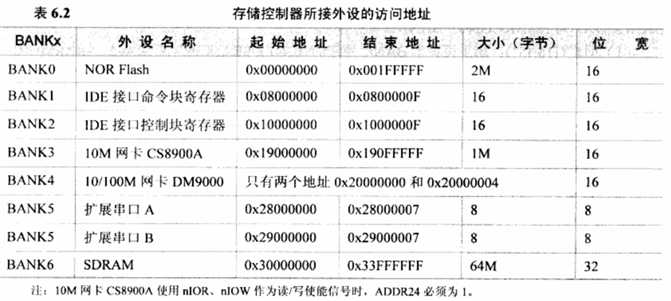

BANK6的起始地址为0x30000000,所以SDRAM的访问地址为0x30000000-0x33FFFFFF,共64MB.
