图片转成protel altium AD PCB封装 LOGO方法
1、
2、
3、
4、打开下列顺序文件夹
Examples-->Scripts-->Delphiscript Scripts-->PCb-->
PCB Logo Creator-->PCBLogoCreator.PRJSCR
若没有这个文件夹，请下载这个文件，并且把改文件放在Examples文件夹中
我的文件目录是这样的：E:\software\AD10\Examples
下载https://files-cdn.cnblogs.com/files/QQ2962269558/AltiumDesigner2013PCBLogoCreator.zip
5、
6、
7、
8、
9、
10、

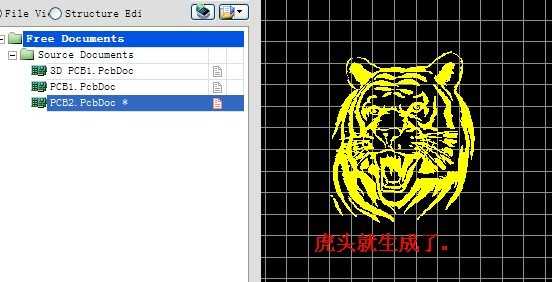

logo导入pcb成功，但还不是我们要的效果。
将logo选中，ctrl+C复制后；打开或新建一个PCB封装库，工具----新的空元件---ctrl+v粘贴到中心点位置；
修改好封装名字后保存就可以放到PCB中去了。
可复制到pcb中也可以在封装列表右击--选择放置，就放置到PCB中。
