RSTP(快速生成树协议)基于STP协议，其端口角色有4种：根端口、指定端口、Alternate端口和Backup端口。
Alternate端口就是由于学习到其他网桥发送的配置BPDU报文而阻塞的端口，其提供了从指定桥到根的另一条可切换的路径，作为根端口的备份端口。
Backup就是由于学习到自身发送的配置BPDU报文而阻塞的端口，其作为指定端口的备份，提供另一条从根桥到相应网段的备份通路。
RSTP把原来的5种状态缩减为3种：Discarding、Learning、Forwarding。
RSTP的快速收敛机制可分为以下三种：
P/A机制：当一个端口被选举成为指定端口后，在STP中，该端口至少要等待一个Ferward Delay时间才会迁移到Foewarding状态，而在RSTP中，此端口回先进入Discarding状态，在通过P/A机制快速进入Ferwarding状态，这种机制必须在点到点全双工链路使用。
根端口快速切换机制：当一个根端口失效，网络中最优的Alternate端口将成为根端口，进入Forwarding状态。
边缘端口的引入：直接与终端设备直连的端口叫边缘端口。边缘端口不接受处理配置BPDU，不参与RSTP运算，可以由Disable直接转到Forwarding状态，不经历时延，一旦边缘端口收到配置BPDU，就丧失了边缘端口属性，成为普通STP端口，并重新进行生成树计算，从从而引起网络震荡。

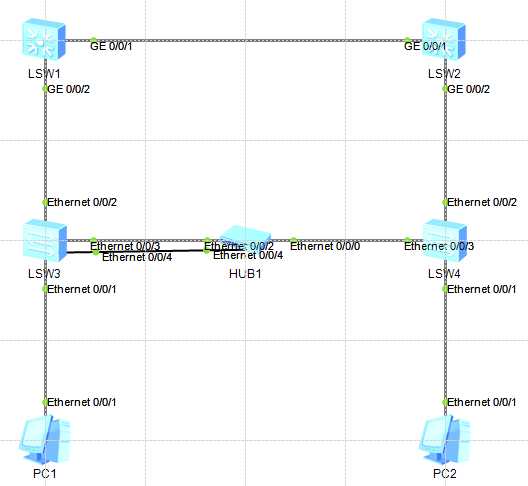

拓扑：
1.配置RSTP基本功能
由于华为交换机默认开启MSTP，所以只需修改生成树模式即可。
stp mode rstp

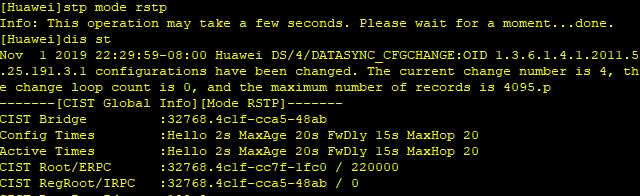

查生成树模式及根交换机位置。

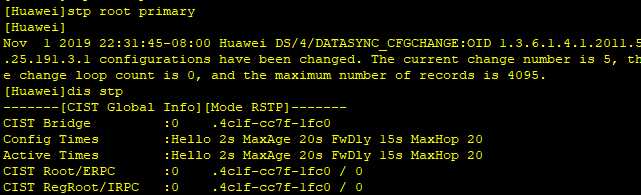

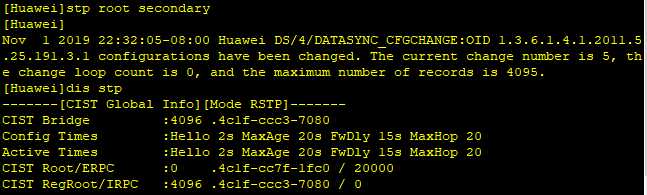

设置S1为根交换机，S2为备份根交换机。
查看端口角色及状态

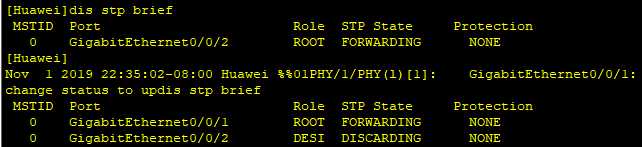

将g0/0/1shutdown，备份根端口立即启用。
2.配置边缘端口
inter e0/0/1
stp edged-port enable
然后重新开启此端口，发现接口立刻进入Forwarding状态。
