ESA2GJK1DH1K基础篇: 硬件使用说明

开发板板载介绍

一.示意图

1.单片机:STM32C8T6

2.Wi-Fi模块:ESP8266

3.GPRS模块:Air202

4.温湿度传感器:DHT11

5.液晶:OLED(IIC)

6.继电器

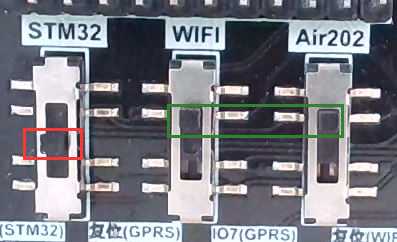

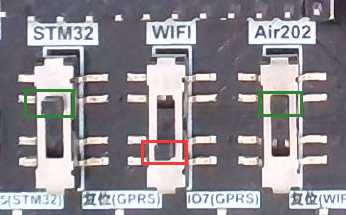

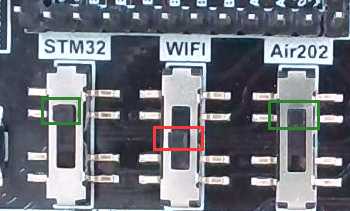

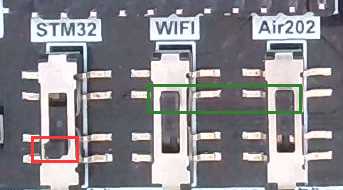

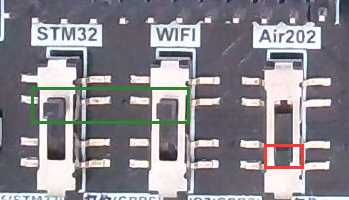

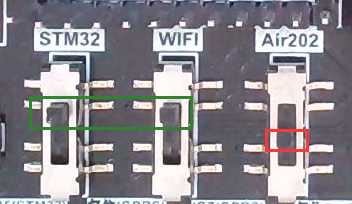

拨动开关通信控制说明

一,电脑串口和模块通信　　

　　1.1电脑串口和STM32串口1通信

　　1.2.电脑串口和Wi-Fi通信

　　1.3.电脑串口和Air202下载调试程序串口通信

　　1.4.电脑串口和Air202串口1通信

二,模块之间通信

　　2.1: STM32和Air202 串口1 通信

　　2.2: WIFI模块和STM32 串口1 通信

下载单片机程序

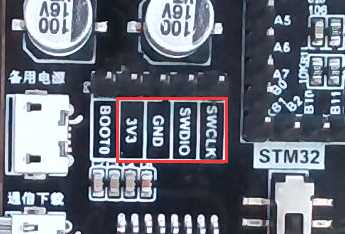

一,SWD方式下载

二,串口下载

WIFI(ESP8266)刷固件/下载程序

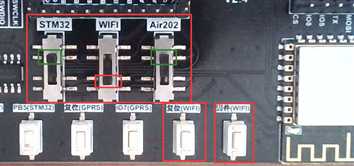

1.调整拨动开关让WIFI和电脑串口通信

2.按下固件按钮(IO0引脚)

3.按下复位按钮

4.松开复位按钮

5.松开固件按钮

此时,模块进入等待刷固件状态

GPRS(Air202)刷固件/下载程序

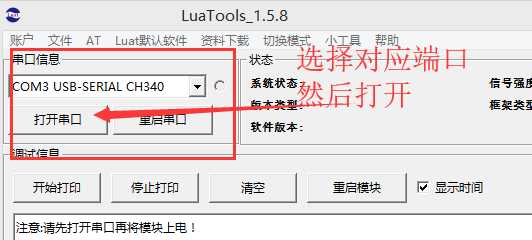

1.选择开发板使用的端口

2.调整波动开关,复位GPRS,此时模块和下载软件建立了通信

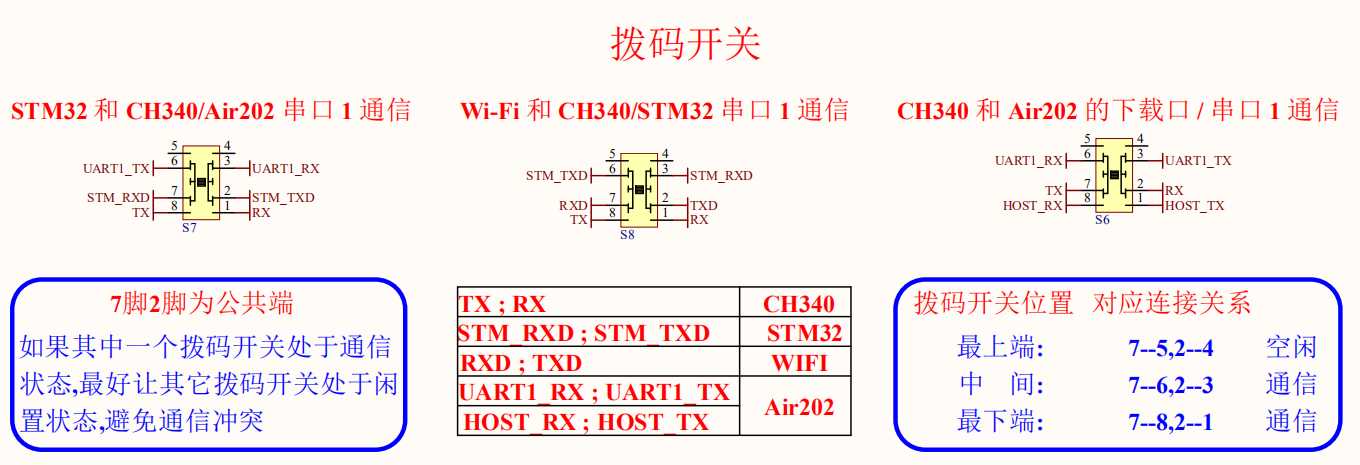

其它,参考原理图
