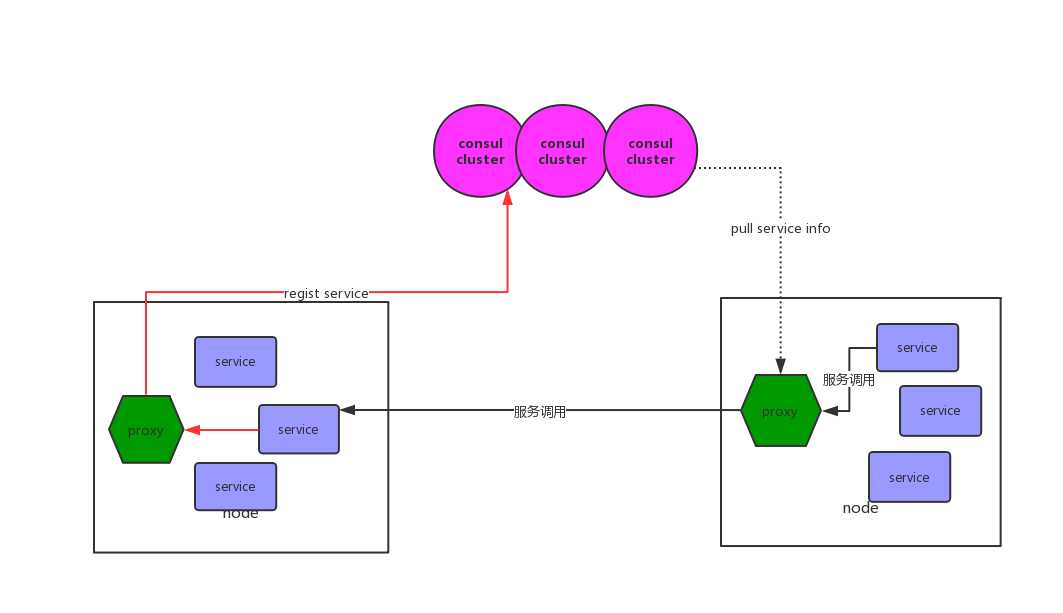

一、逻辑架构
1、基于OpenResty开发智能代理，利用其动态可编程特性，动态化配置nginx服务路由。
2、可能需要向OpenResty添加weibo开源的upsync服务发现模块。
3、基于consul建设微服务注册中心集群。
4、服务网格中的每个node包括至少一个智能代理，若干个微服务，各个node和注册中心一起构成一个服务网格。
5、每个微服务启动时需向注册中心上报自身服务信息，包括ip,端口，服务名等。
6、智能代理根据自身的配置和需求从注册中心pull相应的动态服务列表信息，并在本地落地做兜底，防止注册中心不可用的情况。
7、至此，对于每个微服务：
（1）对外访问可通过要访问的服务名由智能代理提供upstream动态负载均衡访问。
（2）对外提供服务则只需在启动时调用rest API向注册中心集群提供自身服务信息即可。
二、组件功能需求
1、智能proxy
（1）配置并存放服务注册中心URL、配置本node需要的外部服务list。
（2）负责发送（转发）本node上各个service的服务注册请求到服务注册中心。
（3）根据外部服务list到服务注册中心动态获取服务详细信息，通过openresty内嵌lua脚本动态生成本地配置location、 proxy_pass、upstream等，供本node节点的service调用。
2、服务注册中心
（1）存储各service服务信息。
（2）高可用、无单点故障问题。
（3）有统一的管理界面用于各个node和service的查看、健康监控等。
（4）提供rest API用于服务的注册、服务删除等。
基于OpenResty与Consul实现服务网格ServiceMesh
原文：https://www.cnblogs.com/lyhero11/p/11713252.html
