• 姓名：林文龙
• 学号：201821121041
• 班级：计算1812

1 实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

2 实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告

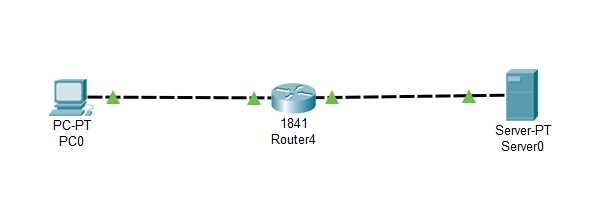

3.1 建立网络拓扑结构

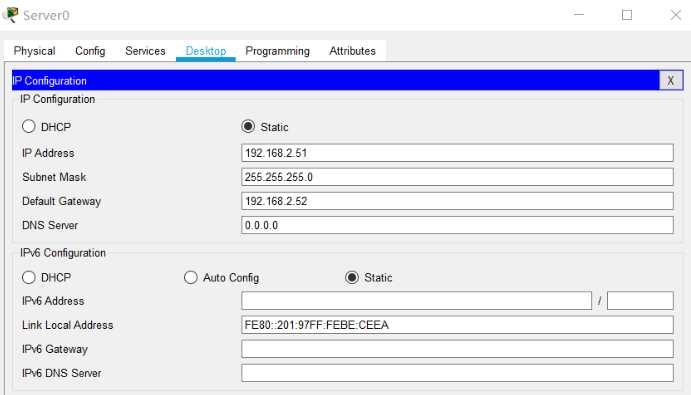

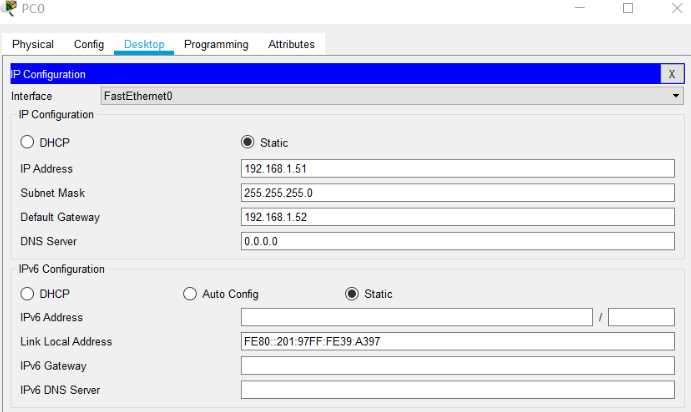

3.2 配置参数

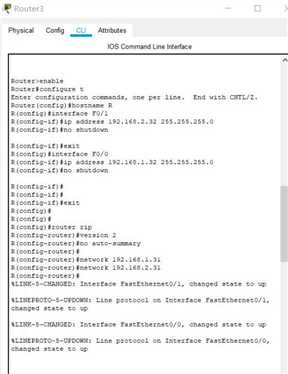

命令解释：

enable ：进入特权执行模式

configure terminal ： 进入全局配置模式

interface+接口名字：选择相应的路由器接口

p address：为接口配置ip地址

no shutdown：激活接口

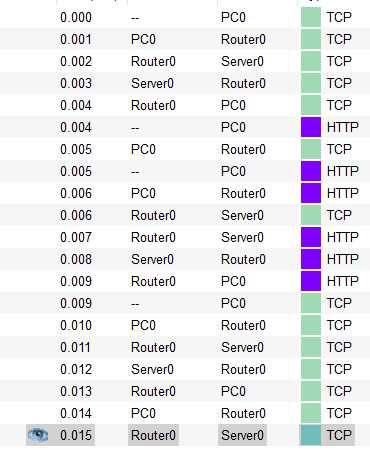

3.3 抓包，分析TCP连接建立过程

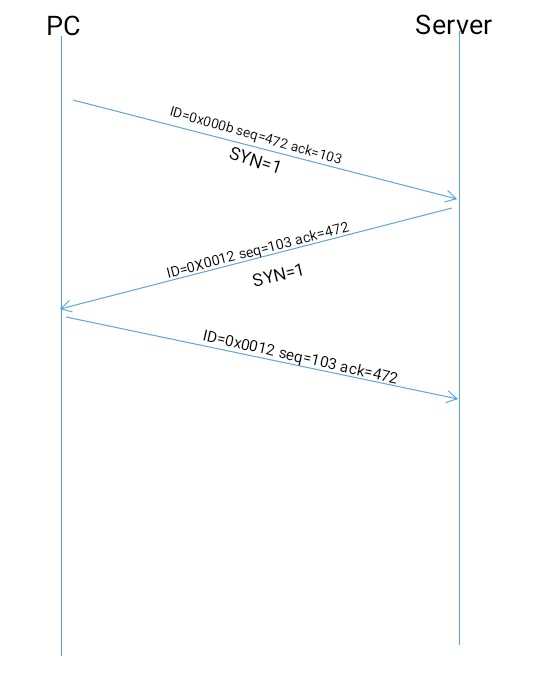

TCP链接1.画出TCP连接建立示意图

•

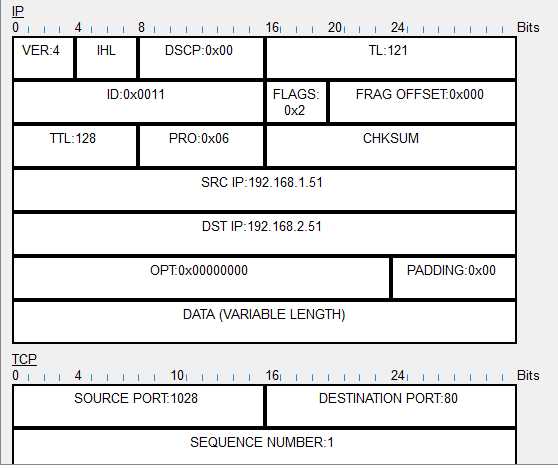

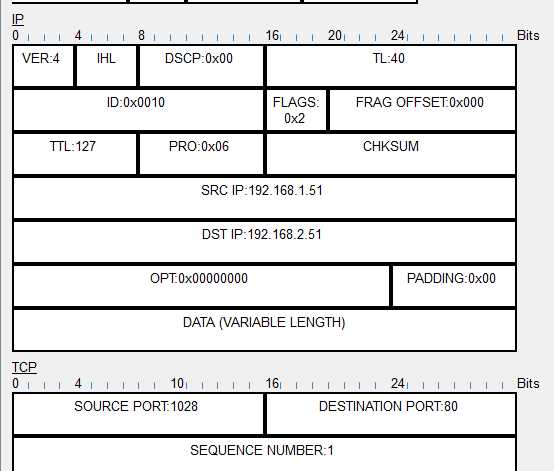

• 2.分析序号和确认号的变化
• 第一次握手：客户端首先创建传输控制模块,建立TCP连接；这时首部中的同步位SYN=1，同时选择一个初始序号seq=x
• 第二次握手：在服务端向客户端发送的确认报文中，SYN位和ACK位都置为1，确认号是ack=x+1，同时也为自己选择一个初始序号seq=y
• 第三次握手：客户端受到确认报文后，还要给服务端回应；ACK置为1，确认号ack=y+1,而自己的序号seq=x+1
• 3.解答：为什么连接建立需要第三次握手
• 为了防止已经失效的连接请求报文段突然又传到服务端，从而产生错误。
