1 实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

2 实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告

3.1 建立网络拓扑结构

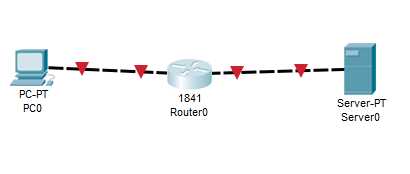

建立拓扑图：

3.2 配置参数

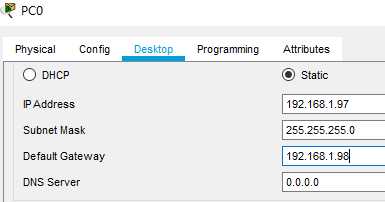

（1）PC的IP地址和网关配置：

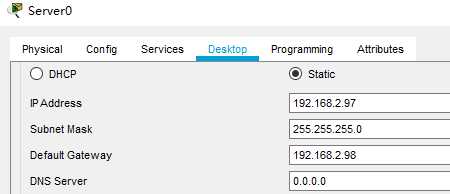

（2）server的IP地址和网关配置：

（3）路由器配置：

进入配置模式

Router>enable

Router#configure terminal

 将路由器名称设定为R并配置f0/0接口：

 配置f0/1接口并激活：

设定路由算法并指定网络：

R(config)# router rip

R(config-router)#version 2

R(config-router)#no auto-summary

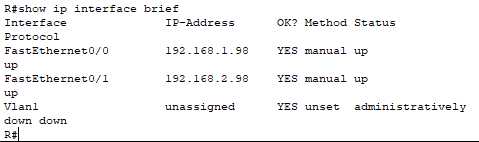

检查IP地址是否正确：

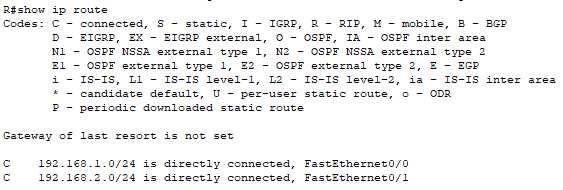

查看路由表：

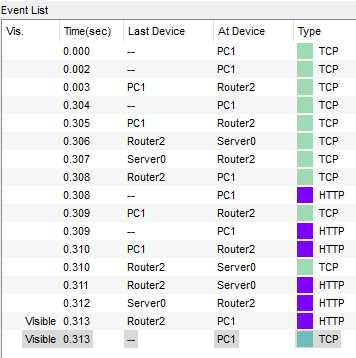

3.3 抓包，分析TCP连接建立过程

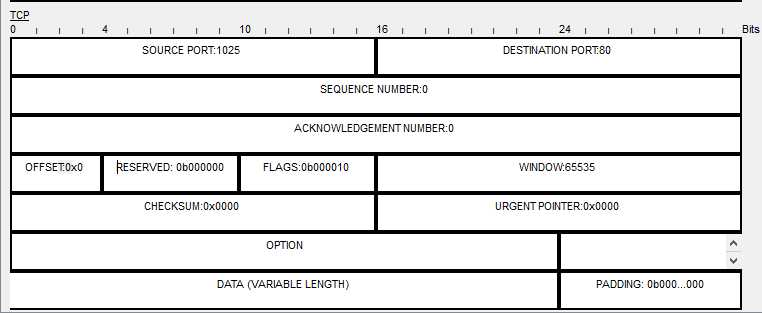

 TCP包：

（1）画出TCP连接建立示意图

如下图所示：

（2）分析序号和确认号的变化

1.PC发送连接请求报文段，将同步序号SYN位置为1，ACK=0；顺序码Seq为0 ;等待SERVER确认。

2.SERVER收到SYN报文段。SERVER收到PC的同步序号SYN报文段，需要对这个SYN报文段进行确认，设ack为Seq+1（表示确认接收到PC的请求）; 同时，发送SYN请求信息，将SYN设为1，Seq为0; SERVER将SYN=1+ACK=1报文段发送给PC端（连接请求和确认应答有效），SERVER进入SYN_RECV状态;

3.PC收到SERVER的SYN+ACK报文段。向SERVER发送ACK=1（ack=seq+1)报文段，PC端和SERVER进入ESTABLISHED状态，三次握手完成

之后PC和SERVER开始传送数据

（3）解答：为什么连接建立需要第三次握手

 为了保证服务端能收接受到客户端的信息并能做出正确的应答而进行前两次握手，已经失效的请求报文可能会再发送到服务器端，使得服务器端产生新的无用连接，所以需要客户端再发送一次ACK=1的报文，来确认已经收到服务器的SYN+ACK报文段，既不会再接收也防止服务端产生新的连接。
