1 实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

2 实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告

• 姓名
• 学号
• 班级

3.1 建立网络拓扑结构

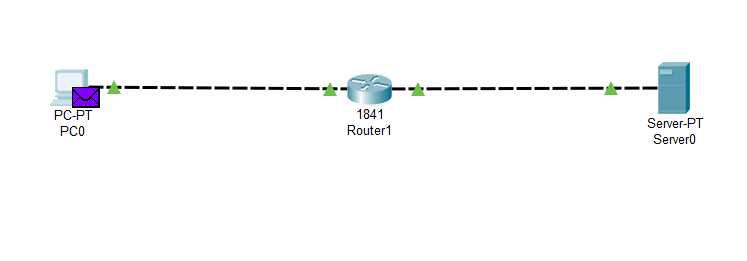

网络拓扑图如下图所示：

3.2 配置参数

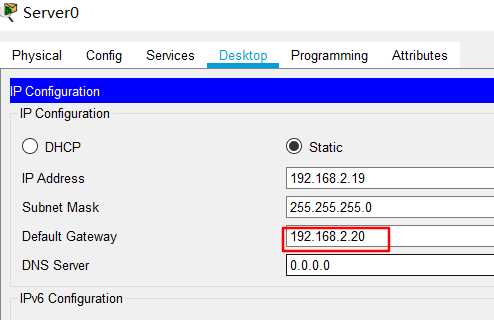

server端：ip:192.168.2.19

默认网关：192.168.2.20

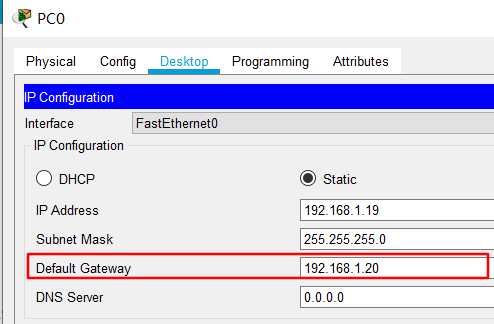

pc端：ip：192.168.1.19

默认网关：192.168.1.20

 路由配置：

Router>enable   #进入设置模式

Router#configure terminal   #进入全局配置模式

Router(config)#hostname R  #将路由器改名为R

配置Fa0/0 & Fa0/1接口：

 R(config)#interface fa0/0

R(config-if)#ip address 192.168.1.20 255.255.255.0

R(config-if)#no shutdown # 激活接口

配置Fa0/1同上；

配置路由算法：

R(conf)#router rip  #启用路由信息协议

R(conf)#version 2  #使用rip 2版本

R(conf)#no auto-summary #关闭自动路由汇总

验证参数配置：

R# show ip interface brief #检查ip地址正确并且处于激活状态

如下图：

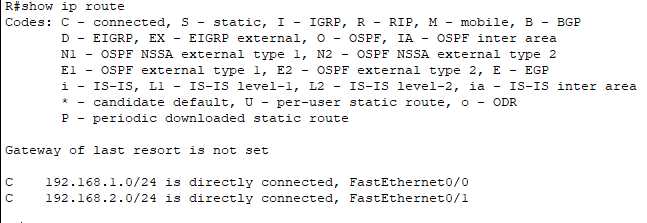

 R#show ip route  #查看路由表

3.3 抓包，分析TCP连接建立过程

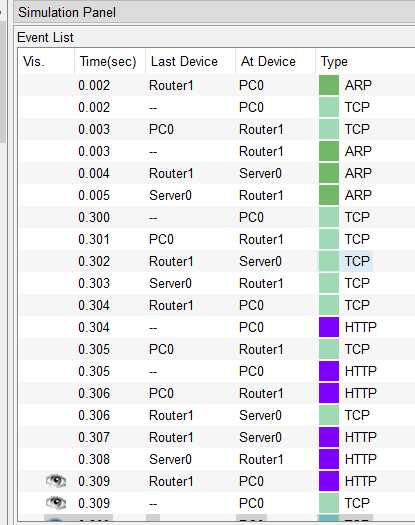

获取数据包：

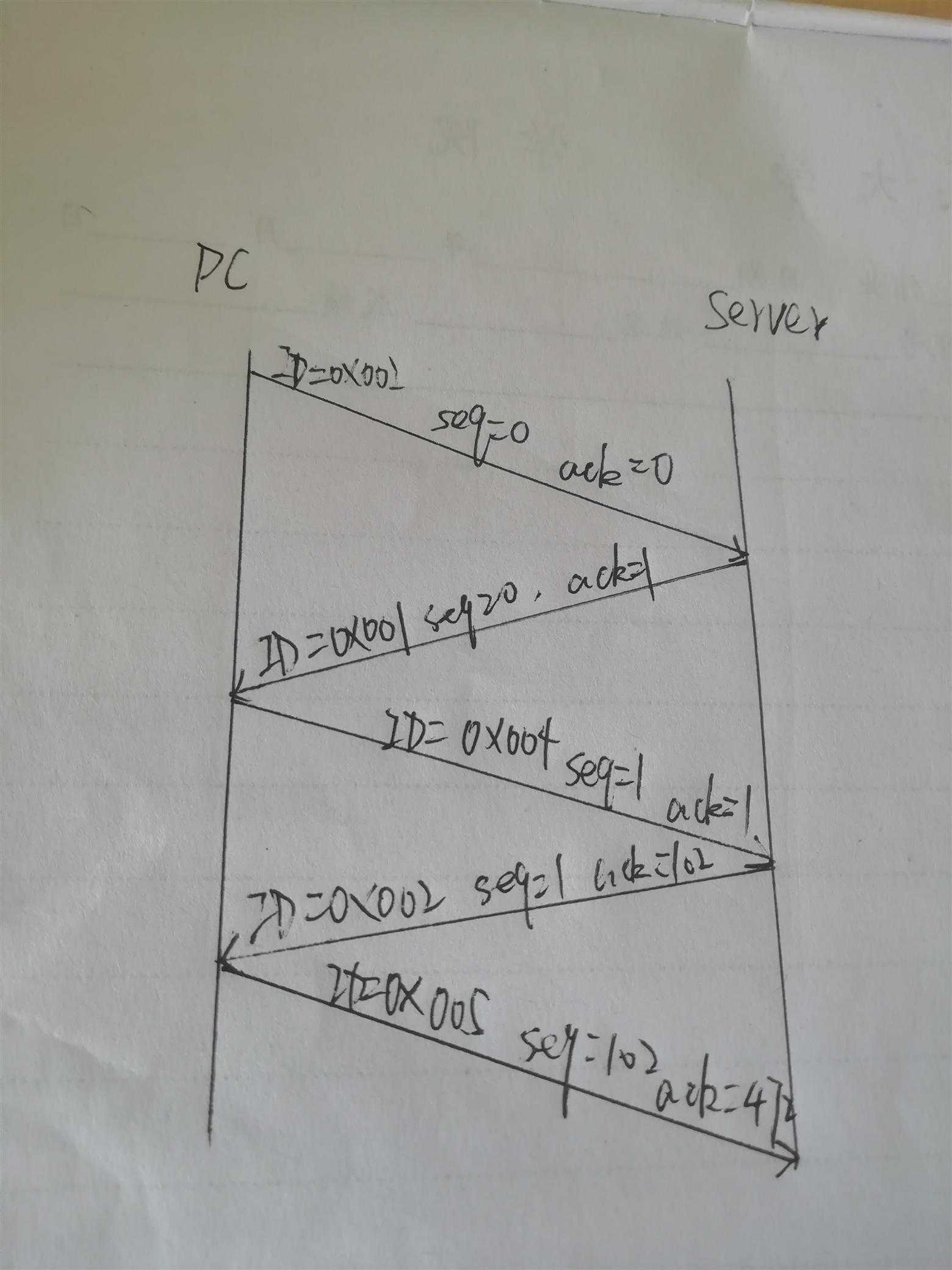

（1）TCP连接建立示意图

如下图所示：

（2）分析序号和确认号的变化

序号与确认号的变化：

通过观察：接收后确认号加一，下一次序号的值为加一后确认好的值。

（3）解答：为什么连接建立需要第三次握手?

 一： 为了满足实现可靠传输的目标。

 二：通过交流避免资源的浪费。

第三次实验报告：使用Packet Tracer分析TCP连接建立过程
