1 实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

2 实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告

3.1 建立网络拓扑结构

网络拓扑图如下图所示：

3.2 配置参数

                    配置客户端和服务器端

• 客户端的IP地址为192.168.1.67，并设置其子网掩码255.255.255.0，和默认网关,192.168.1.68。
• 服务端的IP地址为192.168.2.67，并设置其子网掩码255.255.255.0，和默认网关,192.168.2.68。
• 至此客户端参数配置完毕
  • 配置路由器
• 进入路由器的CLI窗口（相当于window下的DOS命令窗口）
• 在Router下键入enable，进入特权执行模式
• 再输入configure terminal，进入全局配置模式
• 输入interface GigabitEthernet0/0,进入路由器的一个接口
• 输入 ip address 192.168.1.68 255.255.255.0 配置路由器接口的地址和子网掩码
• 输入 noshutdown，默认情况下该接口是关闭的，应打开该接口，会发现连线红色的点变为绿色。
• 输入exit，离开路由器的该端口
• 输入 interface GigabitEthernet0/1,进入路由器的另一接口
• 输入ip address 192.168.2.68 255.255.255.0配置路由器接口的IP地址及子网掩码
• 输入 no shutdown
•
• 至此路由器参数配置完毕
•                  验证连接是否正确
• 输入 exit 进入router目录下

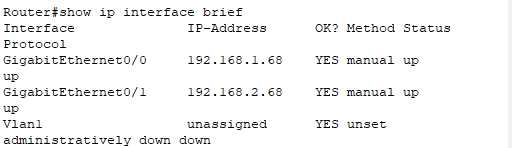

• 输入 show ip interface brief,显示IP地址的设置情况
•

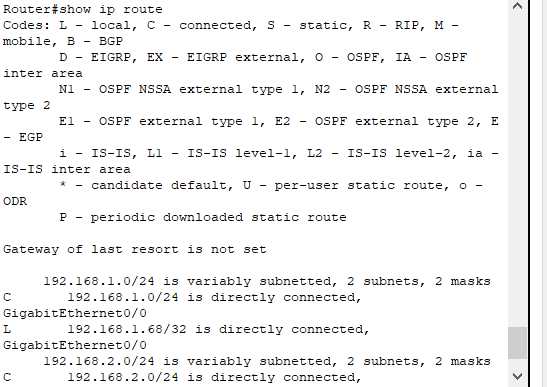

• • 输入show ip route
•

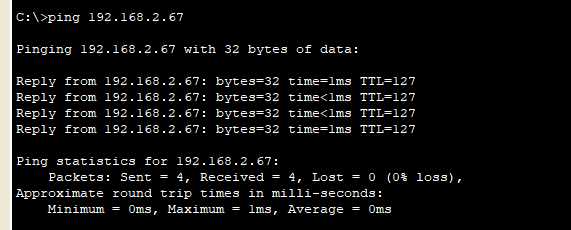

• 在客户端的desktop下的command prompt下输入ping 192.168.2.67
•
• 至此建立连接验证完毕。

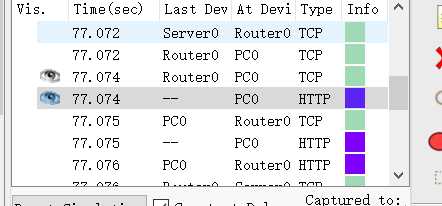

3.3 抓包，分析TCP连接建立过程

通过抓取HTTP数据包得到的TCP报文，完成如下事情：

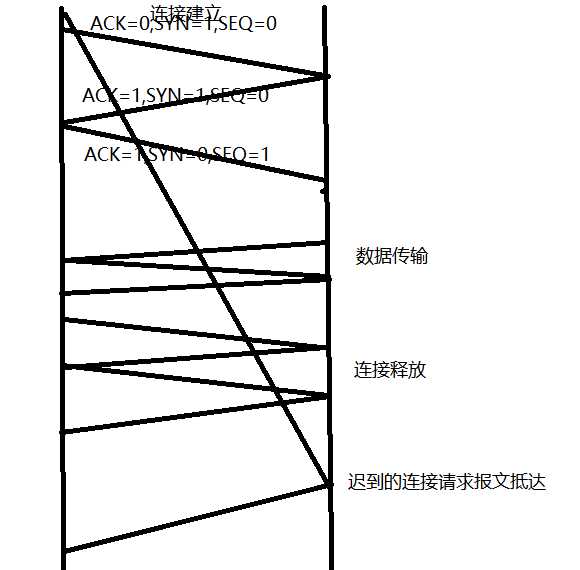

（1）画出TCP连接建立示意图

如上图所示：

• （2）分析序号和确认号的变化

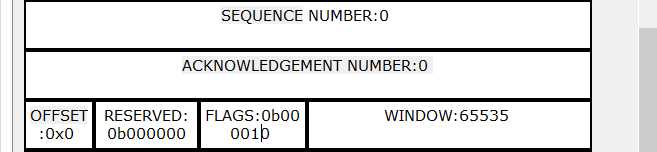

    客户端第一次发送请求连接时，ACK=0,SYN=1,SEQ=0

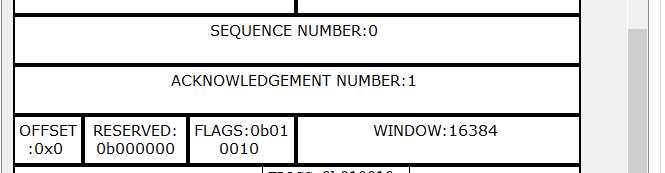

    服务器端发送请求接受报文时，ACK=1,SYN=1,SEQ=0

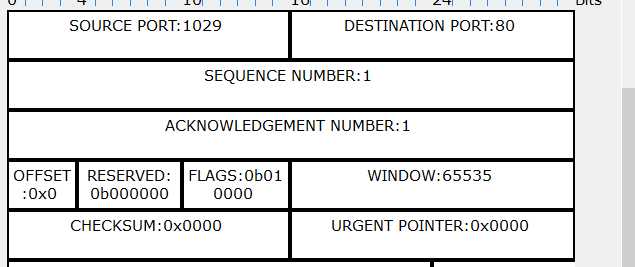

   客户端发送请求确认报文时，ACK=1,SYN=0,SEQ=1

（3）解答：为什么连接建立需要第三次握手

               第一次：

                          客户端发送连接建立请求，ACK=0,SYN=1，SEQ=0;

              第二次：

                       服务器端发送连接接受报文，ACK=1,SYN=1,SEQ=0;

          第三次：ACK=1,SYN=0,SEQ=1

       进行第三次握手的原因：

          1   当客户端发送连接建立请求报文时，该报文由于网络拥塞或者其他原因，在规定时间内，未收到服务器端的连接接受报文

          2 此时客户端又发送了一个连接建立请求报文，并得到了服务器端的及时响应，然后二者之间继续完成连接建立，然后传输数据，最后连接释放

          3  连接释放之后，服务器端收到了客户端迟到的连接建立请求报文，误以为是客户端又要建立连接，然后服务器端像客户端发送连接接受报文并为

     此次连接准备资源。但是此时客户端不需要传输数据，这样就白白浪费了服务器的资源。如果服务器端得到客户端发送的连接确认请求后（即第三次握手），

    再为此次传输  准备资源，就能够解决这个问题。

4. 拓展 （不作要求，但属于加分项）

（1）分析TCP连接释放

画出TCP连接释放示意图，结合课本内容，解释图为什么会跟课本不一样。解答为什么连接释放需要四次握手。
