1 实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

2 实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3 实验报告

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

3.1 建立网络拓扑结构

3.2 配置参数

（1）配置pc端参数

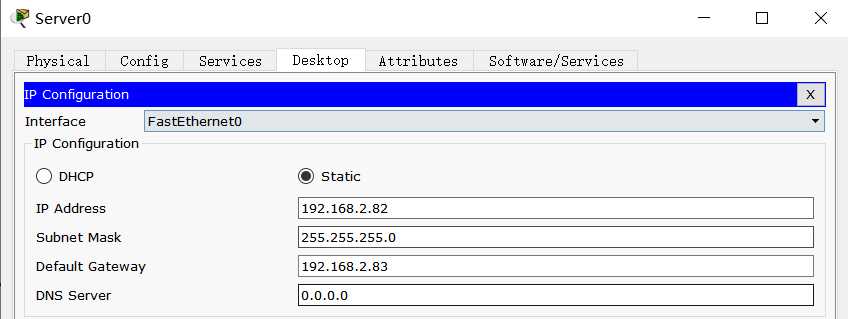

 （2）配置服务端参数

 （3）配置路由器参数

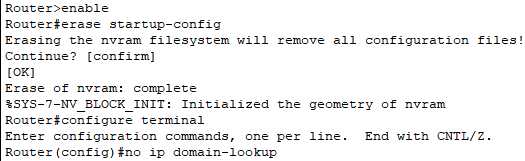

清除路由器上的现有配置

Router>enable # 进入特权执行模式

Router#configure terminal # 进入全局配置模式

Router(config)#hostname R # 将路由器名称配置为R

R(config)#interface G0/0     #进入G0/0接口

R(config-if)#ip address 192.168.1.83 255.255.255.0  #添加ip地址

R(config-if)#no shutdown # 激活接口

R(config-if)#exit      #返回





配置路由算法：



启用动态路由

R(conf)# router rip

R(conf)#version 2 使用rip 2版本

R(conf)#no auto-summary 关闭自动路由汇总指定网络

R(conf)#network 192.168.1.0

R(conf)#network 192.168.2.0







3.3 抓包，分析TCP连接建立过程

   客户端对服务端地址进行访问

  抓包

 （1）画出TCP连接建立示意图

  如下图所示

 （2）分析序号和确认号的变化

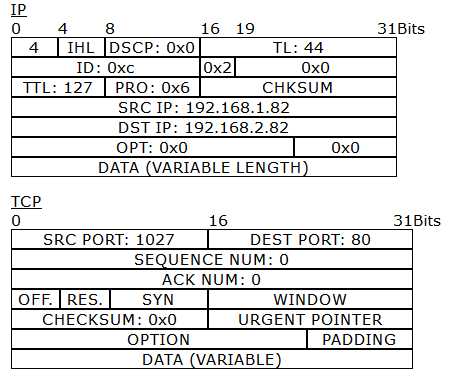

第一次握手中，客户端向服务端发送连接请求，同步位SYN=1，初始序号seq=0

第二次握手中，服务端向客户端发送确认报文，SYN、ACK均为1，seq=0，ack值发生改变，由0变为1，表示确认连接

第三次握手中，客户端向服务端发送确认报文，初始序号seq变为1

（3）解答：为什么连接建立需要第三次握手

 为了防止已失效的连接请求报文段突然又传送到了服务端，因而产生错误，解决网络中存在延迟的重复分组的问题。
