个人信息

• 姓名　　胡家揆　　
• 学号　　201821121023
• 班级　　计算1811

1 实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

2 实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告

3.1 建立网络拓扑结构

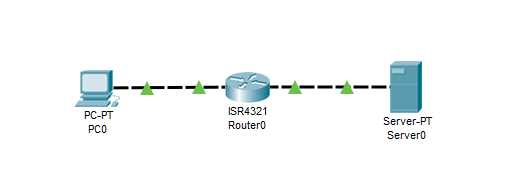

网络拓扑图如下图所示：

3.2 配置参数

• 客户端的IP地址为192.168.1.23

• 服务端的IP地址为192.168.2.23

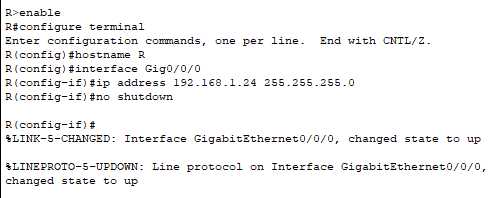

路由器参数配置：

• Router>enable # 进入特权执行模式
• Router#configure terminal # 进入全局配置模式
• Router(config)#hostname R # 将路由器名称配置为R
• 配置接口：
• R(config)#interface Gig0/0/0
• R(config-if)#ip address 192.168.1.23 255.255.255.0
• R(config-if)#no shutdown # 激活接口

配置路由算法
• 启用动态路由
• R(conf)# router rip
• R(conf)#version 2 使用rip 2版本
• R(conf)#no auto-summary 关闭自动路由汇总
• 指定网络
• R(conf)#network 192.168.1.0
• R(conf)#network 192.168.2.0

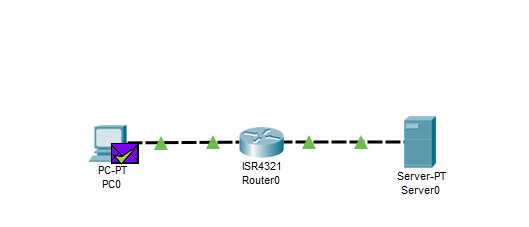

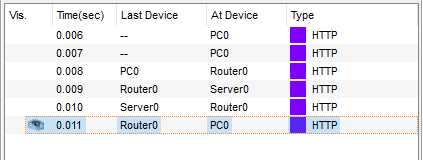

3.3 抓包，分析TCP连接建立过程

通过抓取HTTP数据包得到的TCP报文，完成如下事情：

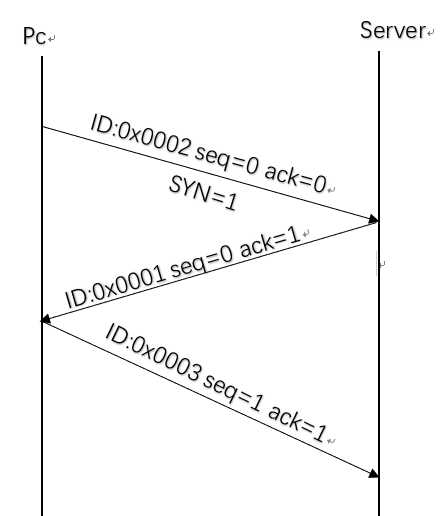

（1）画出TCP连接建立示意图

 （2）分析序号和确认号的变化

设第一次握手时seq=x，第二次握手seq=y

1.第一次握手：pc发送序列号为0，确认号为0的数据包，等待server确认。

2.第二次握手：server发送序列号为0，确认号为1（x+1）的数据包，请求建立链接。

3.第三次握手：pc发送序列号为1（x+1），确认号为1（y+1）的数据包，server通过确认序列号是否为发送包的+1值来确认链接是否成功。

（3）解答：为什么连接建立需要第三次握手

因为已经失效的请求报文可能会再发送到服务器端，使得服务器端再产生新的连接，所以需要客户端再发送一次ACK=1的报文，来确认收到服务器的SYN+ACK报文段，不会再接收错误的新连接请求。
