1.实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

  2.实验内容

  使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

  3. 实验报告

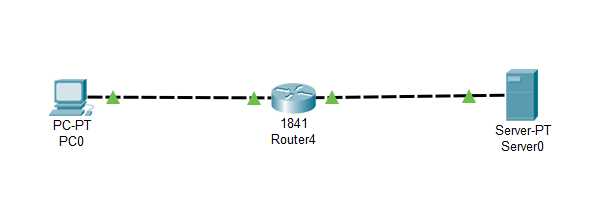

•  1.建立网络拓扑结构
•



    2.配置参数

• 客户端的ip地址为192.168.1.42，网关为192.168.1.43

  ·服务器的ip地址为192.168.2.43，网关为192.168.2.42

•

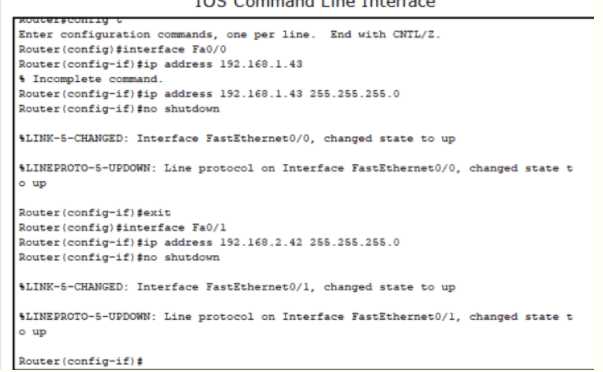

  命令解释：

  enable ：进入特权执行模式

  configure terminal ： 进入全局配置模式

  interface+接口名字：选择相应的路由器接口

  p address：为接口配置ip地址

  no shutdown：激活接口

•



  3.抓包，分析TCP建立连接过程

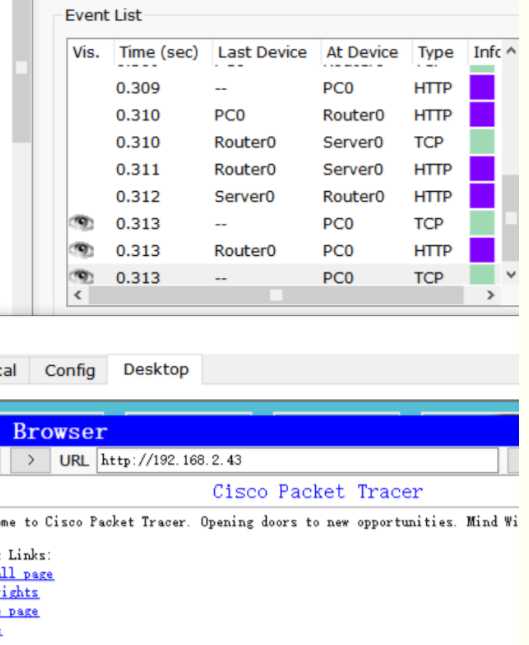

• 1.抓包
•



  2.TCP链接

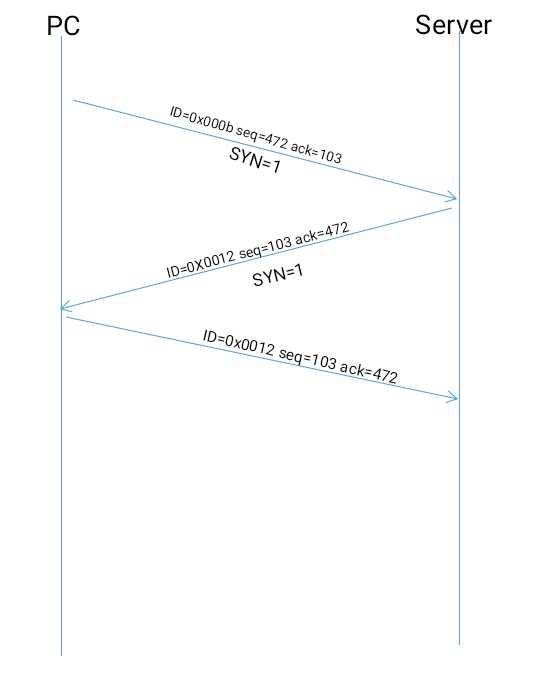

• 1.画出TCP连接建立示意图
•



  2.分析序号和确认号的变化

• 在打算建立TCP连接时，向服务器TCP发出连接请求报文段，这时首部的同步位SYN=1，同时选择一个初始序号seq=x。这时，客户端状态为SYN_SENT;
• 服务器收到连接请求报文之后，如同意建立连接，则向客户端发送确认。在确认报文段中应把SYN位和ACK位都置为1，确认号ack等于x+1，同时初始序号seq=y;
• 客户端收到服务器的确认后，还要向服务器给出确认,确认报文段的ACK置1,ack=y+1,自己的序号为seq=x+1。

• 3.解答：为什么连接建立需要第三次握手

• 为了防止已经失效的连接请求报文段突然又传到服务端，从而产生错误。

  4. 拓展

• 无
