《学渣的电子技术自学笔记》——二极管的工作频率与PN结结面积的关系

书本原文 :按结构分,二极管有点接触型、面接触型和平面型三类。点接触型二极管(一般为锗管)的PN结结面积很小(结电容小),因此不能通过较大电流,但其高频性能好,故一般适用于高频和小功率的工作,也用作数字电路中的开关元件。面接触型二极管(一般为硅管)的PN结结面积大(结电容大),故可通过较大电流,但其工作频率较低,一般用作整流。平面型二极管可用作大功率整流管和数字电路中的开关管。
?

技术分享图片

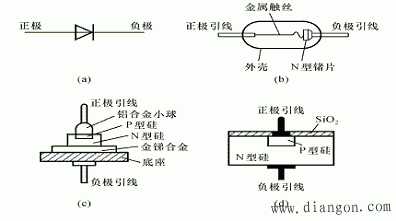

二极管
(a)符号;(b)点接触型;(c)面接触型;(d)平面型

?

自问自答

Q: PN结具有电容效应,根据容抗计算公式


\[X_c= {1\over2{\pi}fC}\]

应当是电容越大容抗越小,高频越好呀?
A: PN结产生的电容会对高频信号形成“通路”,结面积越大电容越大。在同一电容值下,频率\(f\)高到一定程度就会导致容抗\(X_c\)过小,从而影响整流或检波功能。而结电容小的时候工作频率高也不会导致\(X_c\)过小。
