1 实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

2 实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

• 建立网络拓扑结构
• 配置参数
• 抓包
• 分析数据包

3. 实验报告

• 3.1 建立网络拓扑结构

                   网络拓扑图如下图所示：

3.2 配置参数

1）客户端

•  客户端的IP地址为192.168.1.80。

 2）服务器

• 服务端的IP地址为192.168.1.81

3）路由器

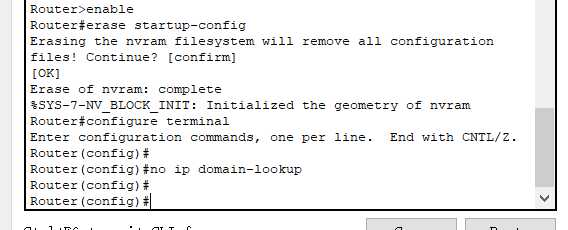

• 清除路由器上的现有配置

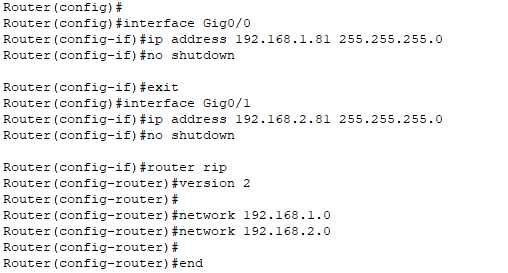

• 配置并激活端口、配置路由算法

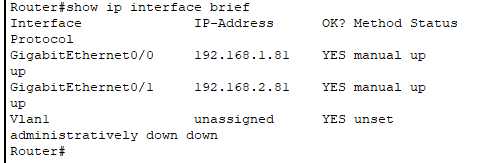

•  验证参数配置是否正确

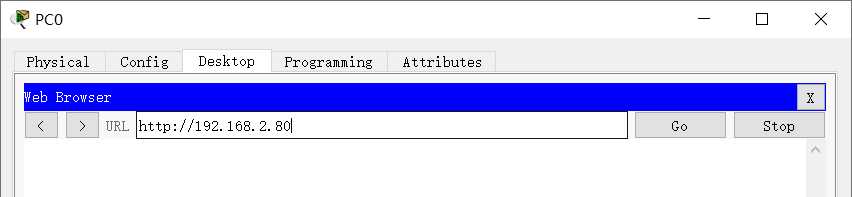

 4）用PC端访问服务器

3.3 抓包，分析TCP连接建立过程

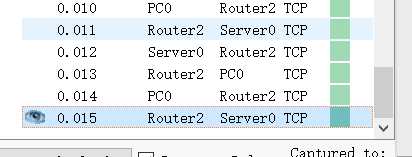

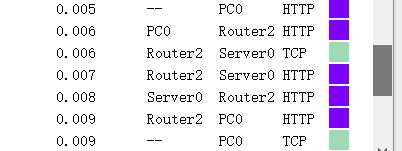

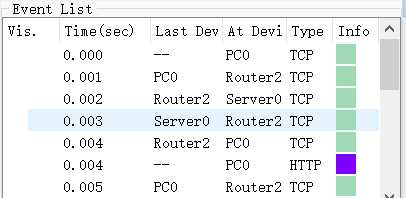

通过抓取HTTP数据包得到的TCP报文得到如下结果：

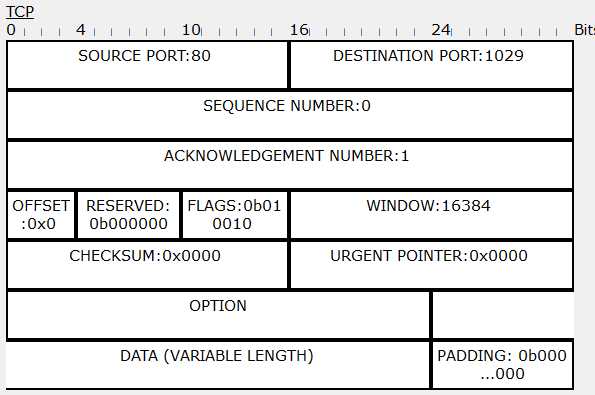

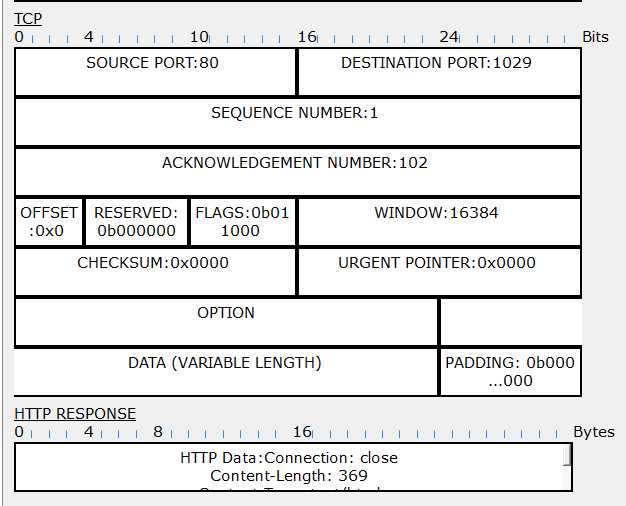

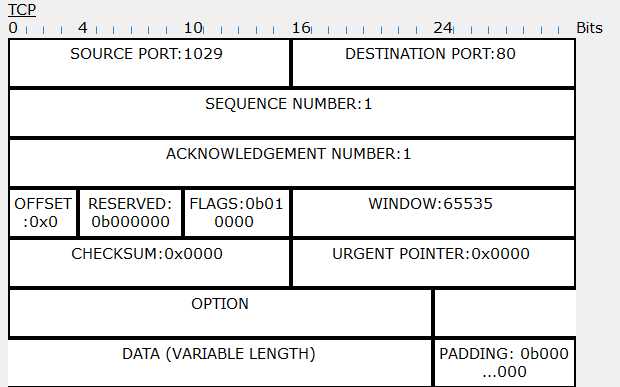

• 详细报文

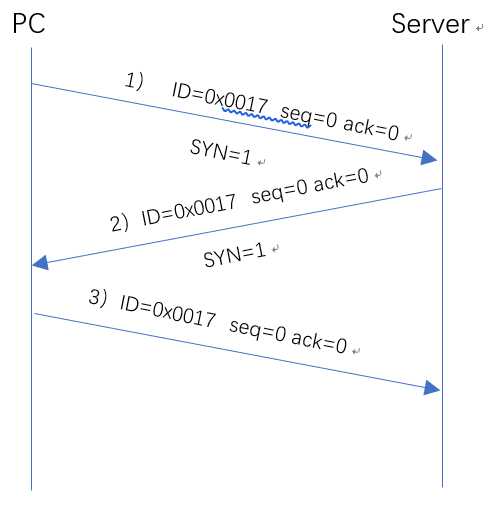

（1）TCP连接建立示意图

如下图所示：

（2）分析序号和确认号的变化

1)  客户端向服务器发送一个同步数据包请求建立连接，该数据包中，初始序列号（ISN）是客户端随机产生的一个值，确认号是0；
2)  服务器收到这个同步请求数据包后，会对客户端进行一个同步确认。这个数据包中，序列号（ISN）是服务器随机产生的一个值，确认号是客户端的初始序列号+1；
3)  客户端收到这个同步确认数据包后，再对服务器进行一个确认。该数据包中，序列号是上一个同步请求数据包中的确认号值，确认号是服务器的初始序列号+1。
注意：因为一个SYN将占用一个序号，所以要加1。

（3）解答：为什么连接建立需要第三次握手

答：为了防止已失效的连接请求报文段突然又传送到了服务端，因而产生错误
