ESXI使用记录---6.7搭建HA

时间：2019-10-10 13:25:22 阅读：274 评论：0 收藏：0 [点我收藏+]

目标：使用多台esxi 6.7搭建高可用群集，实现VM虚拟机的高可用，业务VM自动迁移
准备环境：共享存储（本实验使用Server2016搭建iSCSI存储提供服务器）、安装3台ESXI6.7 U2、安装1台VSCA在ESXI 6.7-A上（安装在iscsi存储上面）。

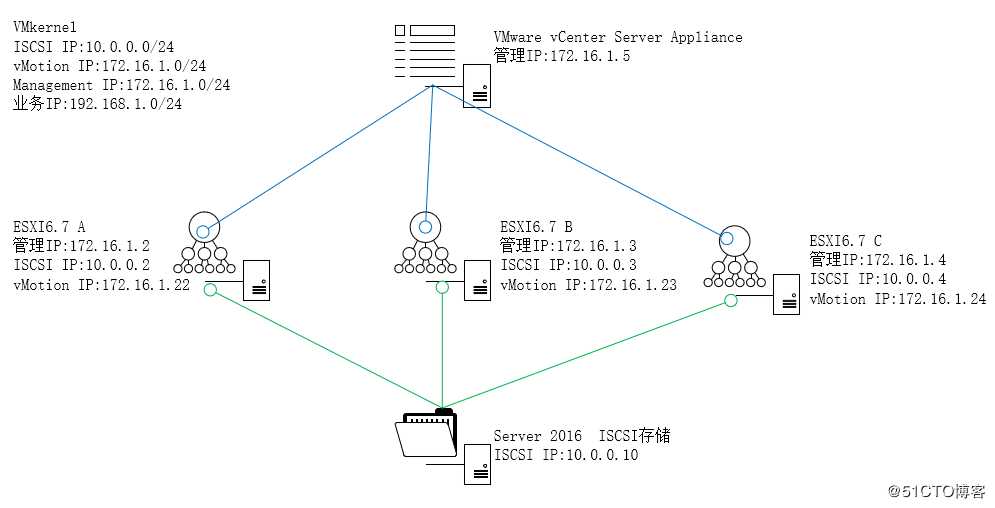

拓扑结构：
技术分享图片

安装步骤：

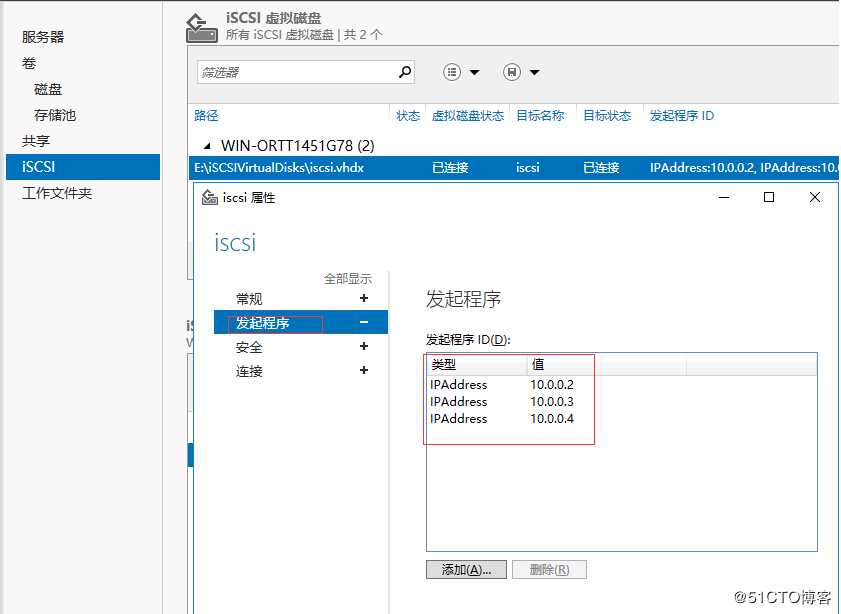

1、安装windows server 2016 并安装ISCSI目标服务器，配置发起程序
技术分享图片

2、安装ESXI 6.7 U2 并配置管理地址（略）

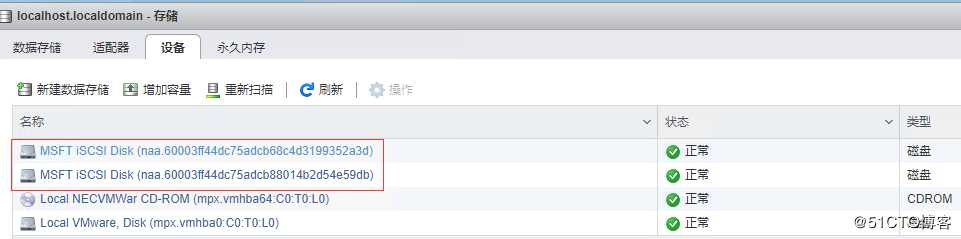

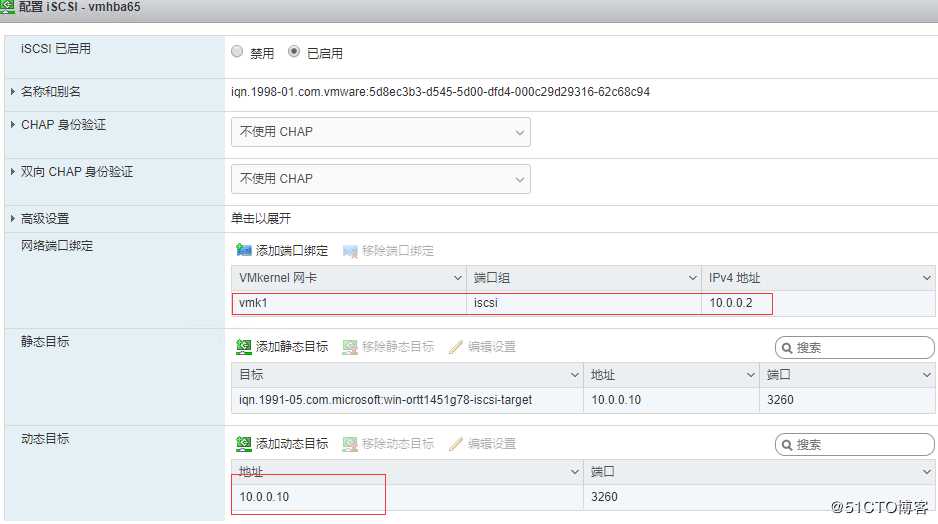

3、配置ESXI连接iscsi存储

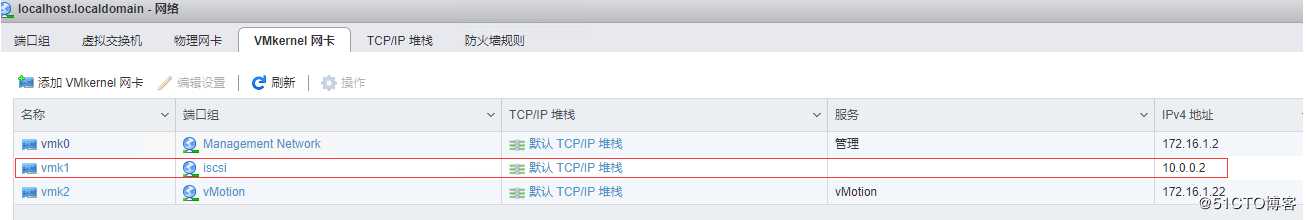

登录到ESXI6.7-A配置VMkernel虚拟网卡
技术分享图片

添加数据存储后在其余两台ESXI上配置好iscsi，刷新数据存储后之前配置iscsi存储盘就配置好了
4、安装VCSA到ESXI6.7-A（略）
注：1、在安装过程将VCSA安装到iscsi存储上
5、配置vMotion网络
在3台EXSI上面增加端口组vMotion（选择管理口所在的虚拟交换机）----->添加VMkernel网卡（选择vMotion端口组)---->配置IP地址

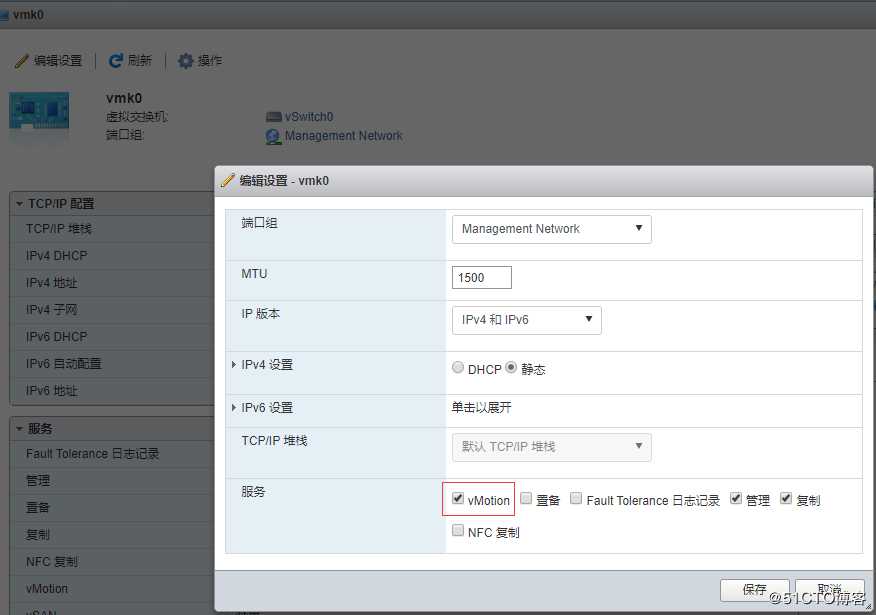

注:也可使用管理端口组（Management Network）来做vMotion网络，在管理vmkernel网卡上添加服务
技术分享图片

6、在vCenter下创建vSphere HA
-->1、创建数据中心
-->2、右键新建群集
-->3、给集群命名，并把DRS和vSphere HA功能打开
-->4、将EXSI主机添加到群集中
注：添加vCenter所在的主机会报错（报硬件不符合要求），这里先不管，现将剩下的2台主机先添加到群集下。
-->5、配置Cluster

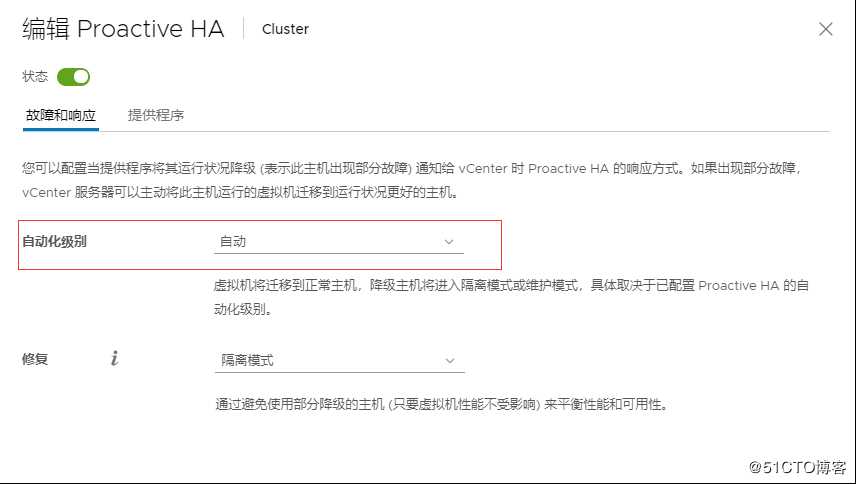

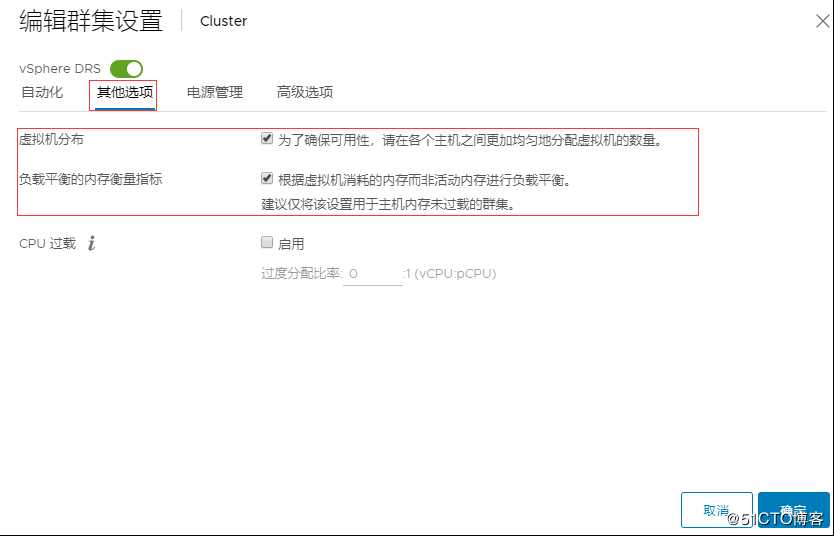

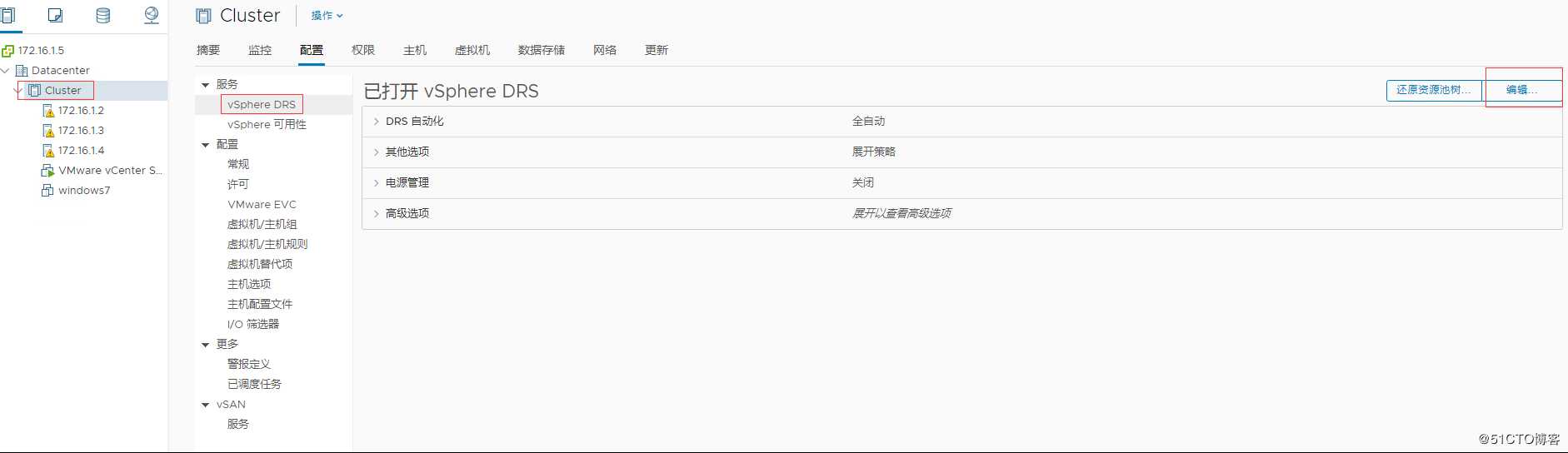

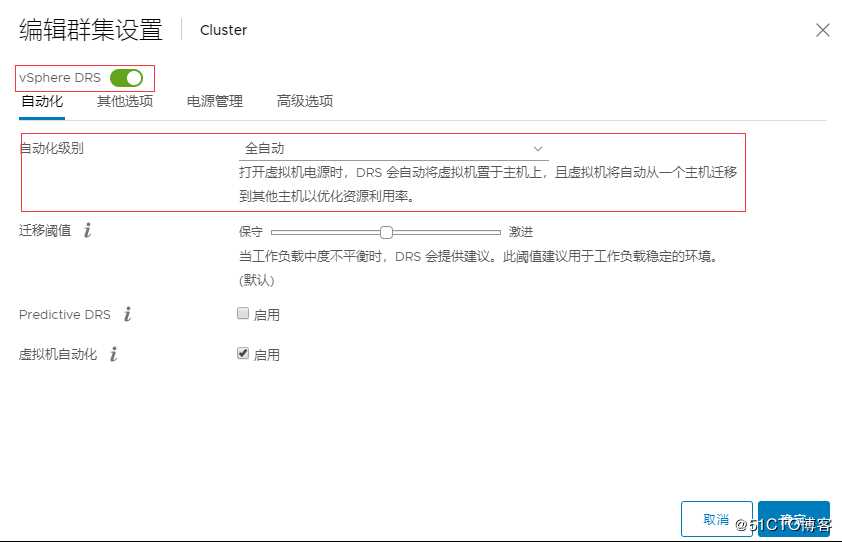

A、配置vSphere DRS
技术分享图片

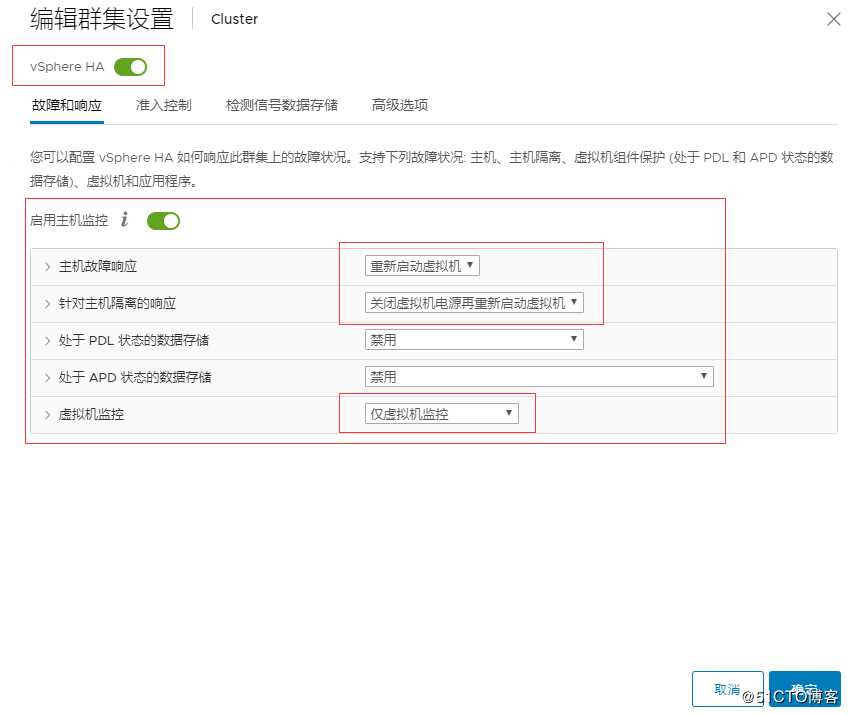

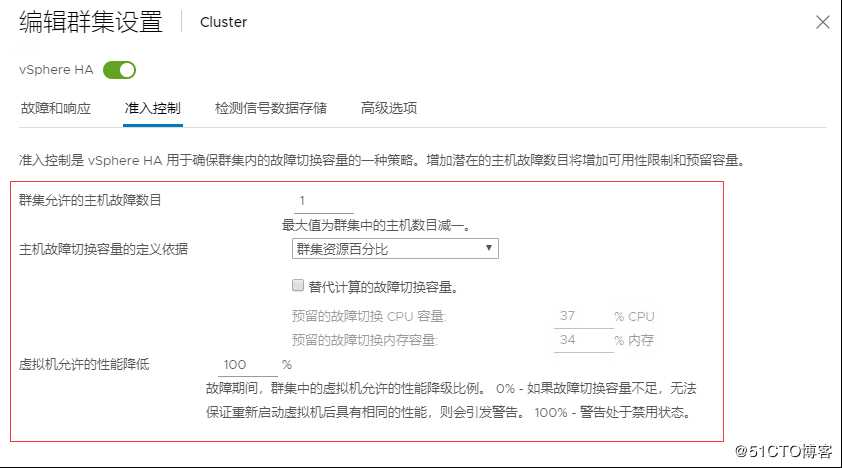

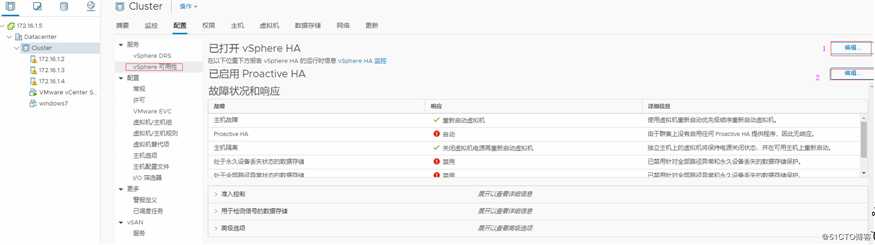

B、配置vSphere 可用性
技术分享图片

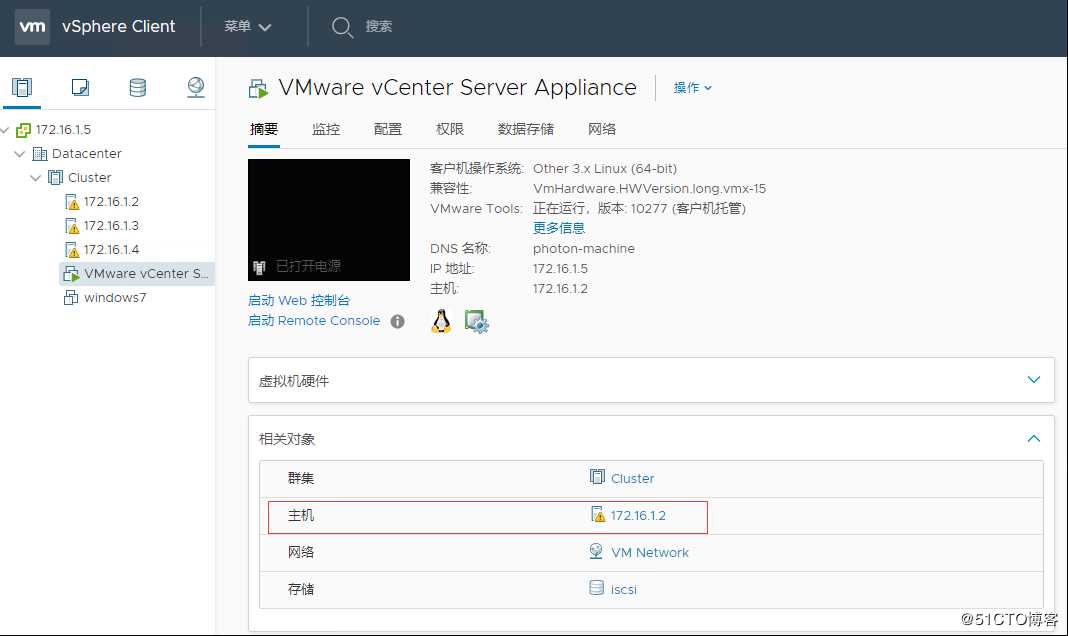

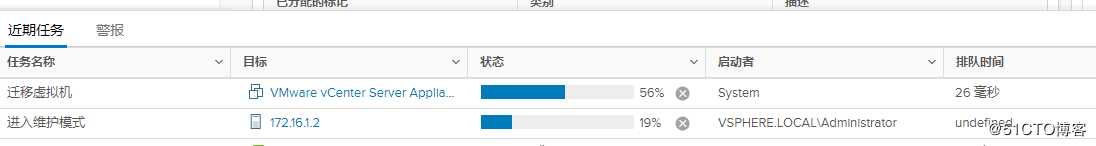

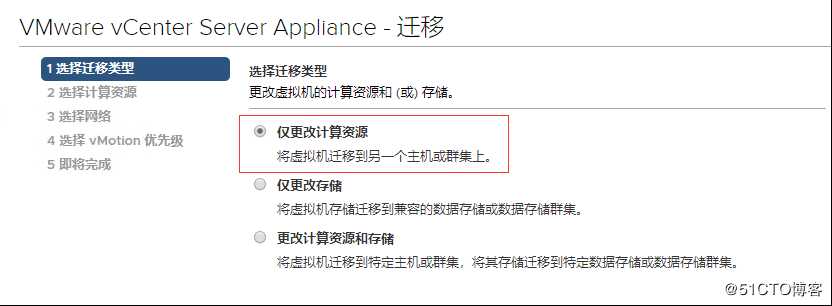

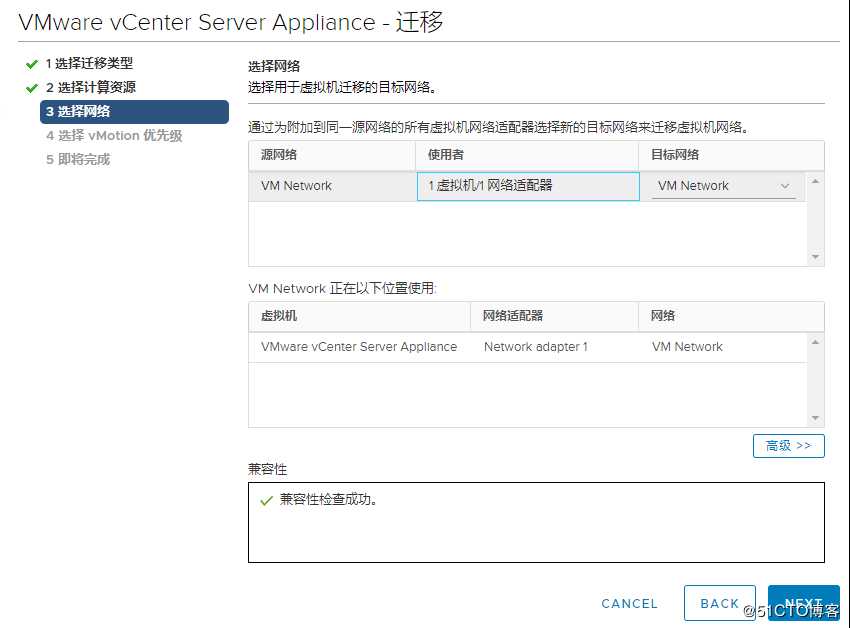

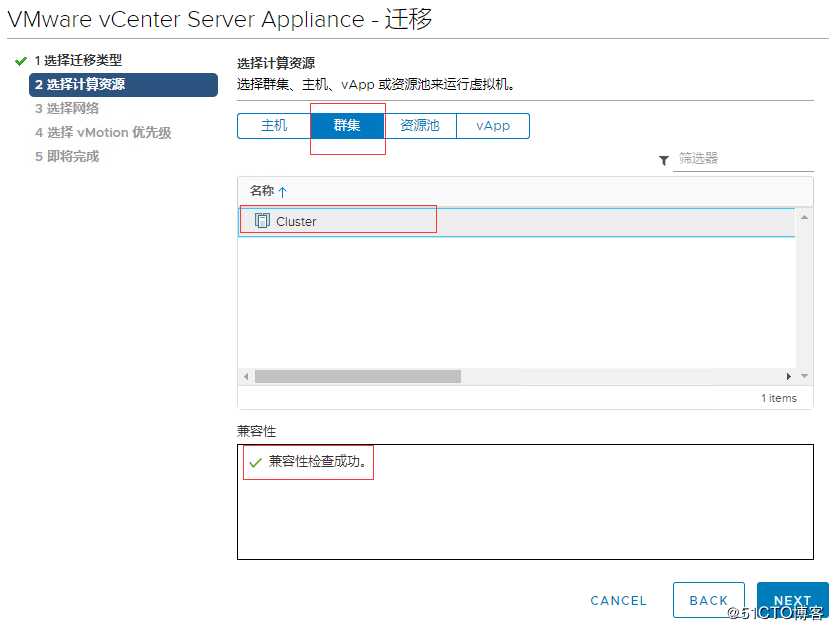

--->6、迁移VCSA到cluster下面
由于直接迁移vcsa所在的esxi主机到cluster要报错，目标是将VCSA迁移到cluster上
解决办法：
1、将vcsa关机，这时vcenter不能登录了，只能登录vcsa所在的esxi主机上，将其取消注册

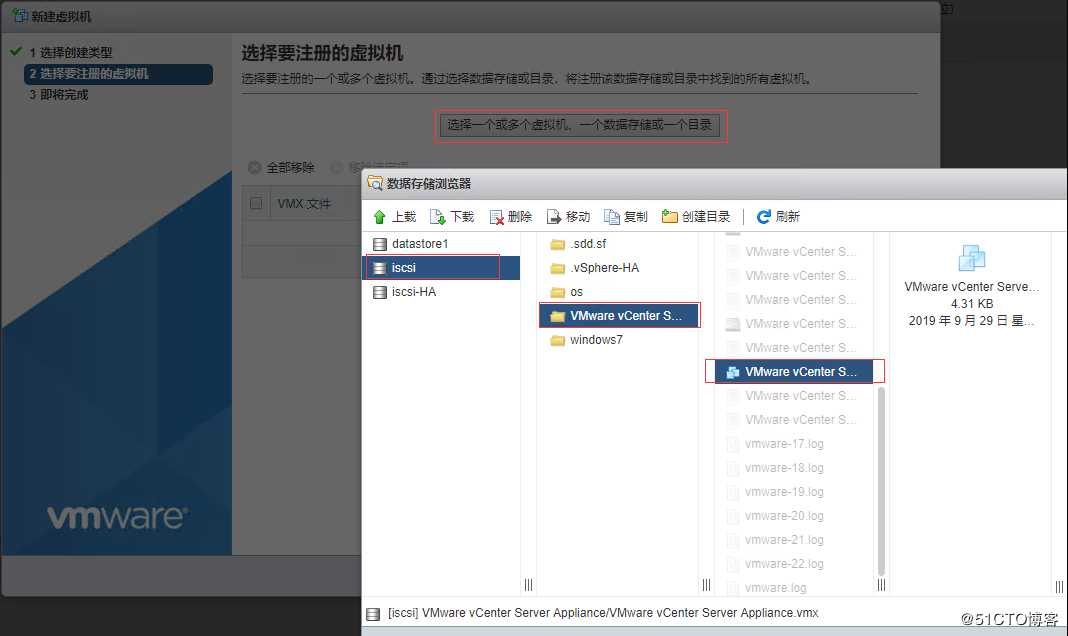

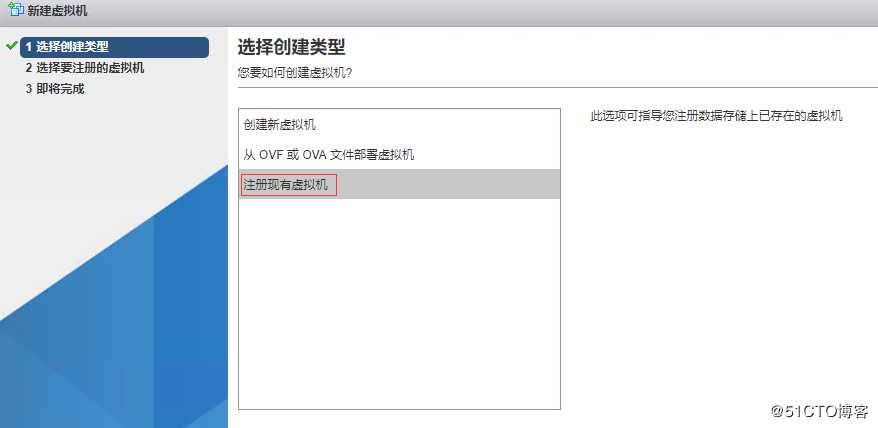

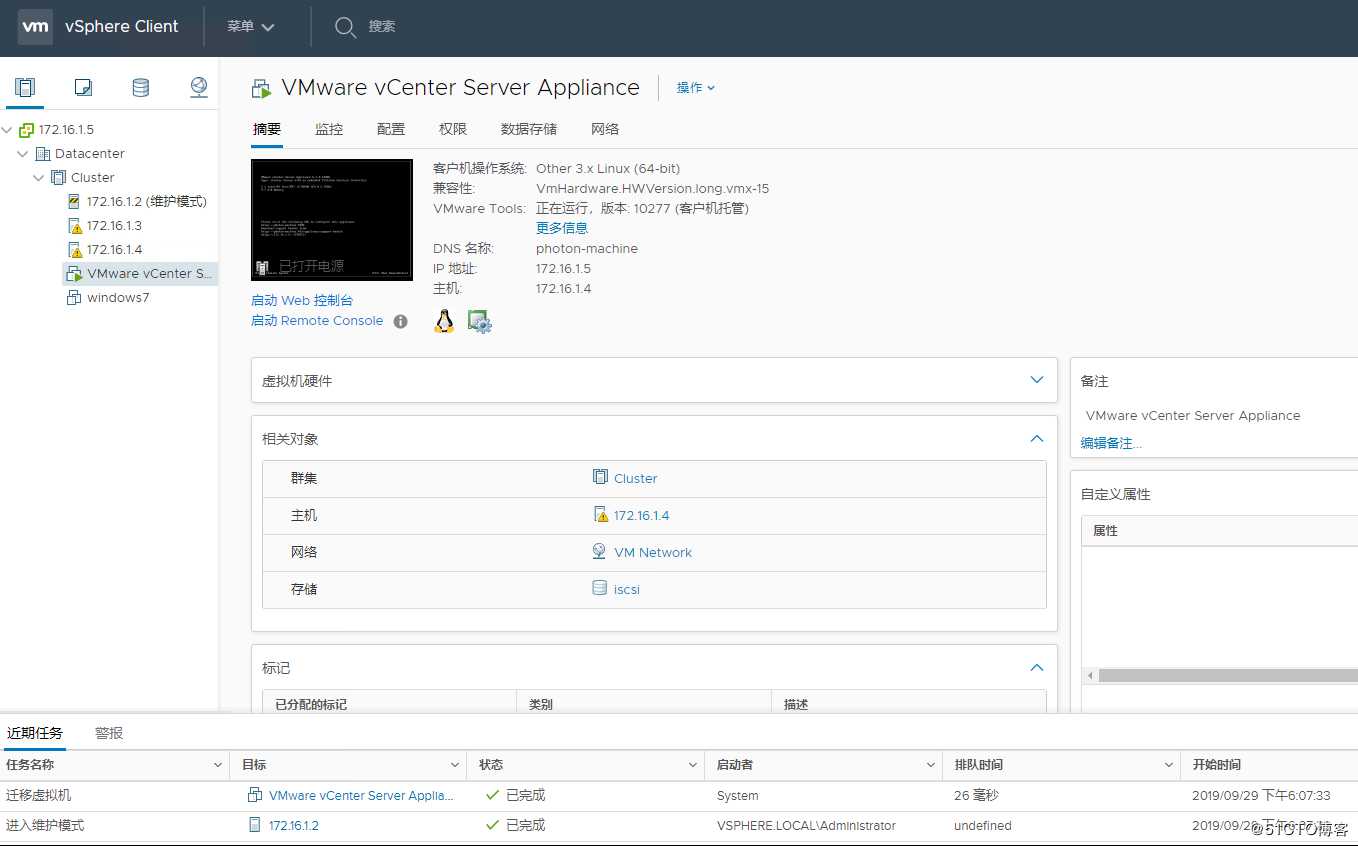

2、在cluster中找台esxi主机（ESXI6.7-B），登录并将vcsa在这台上注册
技术分享图片
