OSPF虚链路配置过程（简单可跟做）

时间：2019-09-23 13:14:33      阅读：96      评论：0      收藏：0      [点我收藏+]

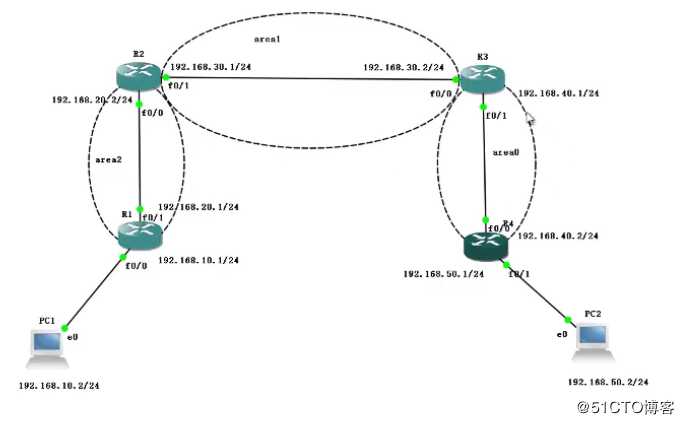

实验拓扑图

技术分享图片

实验工具

GNS3

实验步骤

1.打开GNS3,构建拓扑图中的设备

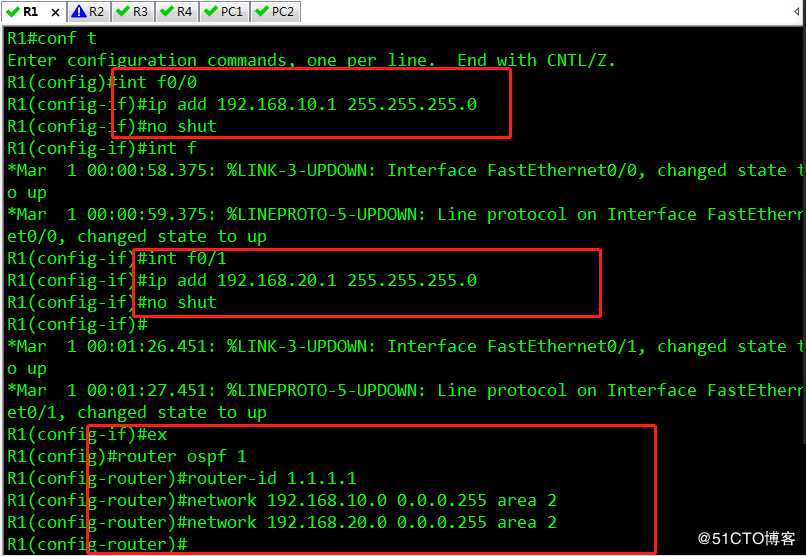

2.进入R1，设置接口IP，开启OSPF协议

技术分享图片

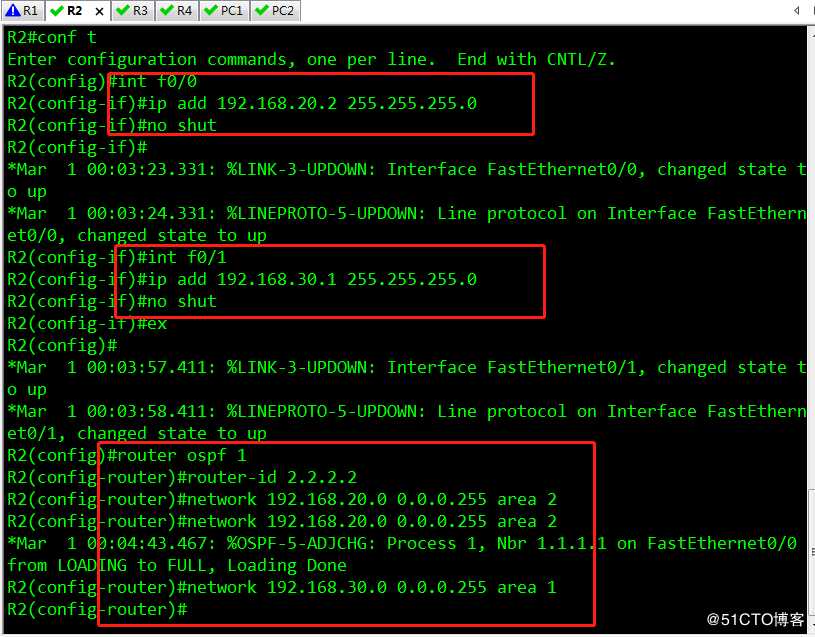

3.进入R2，设置接口IP，开启OSPF协议

技术分享图片

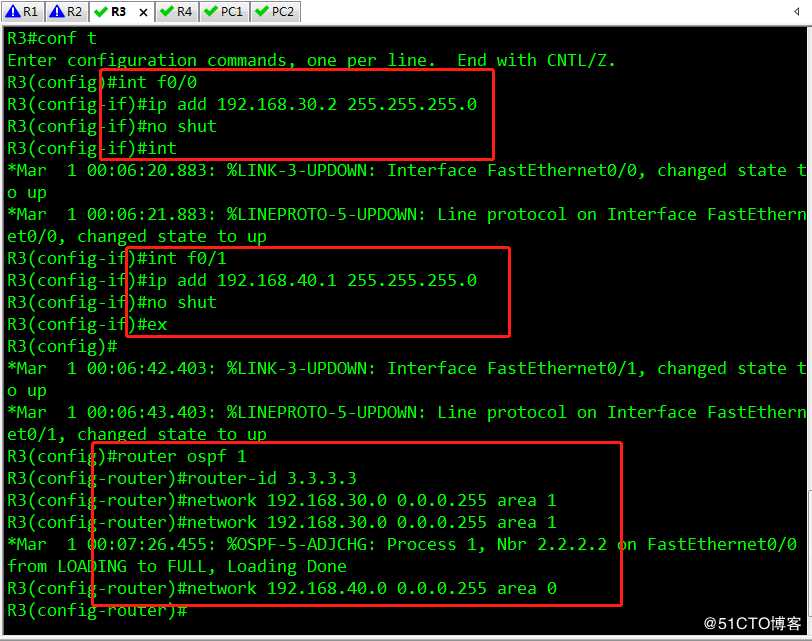

4.进入R3，设置接口IP，开启OSPF协议

技术分享图片

5.进入R4，设置接口IP，开启OSPF协议

技术分享图片

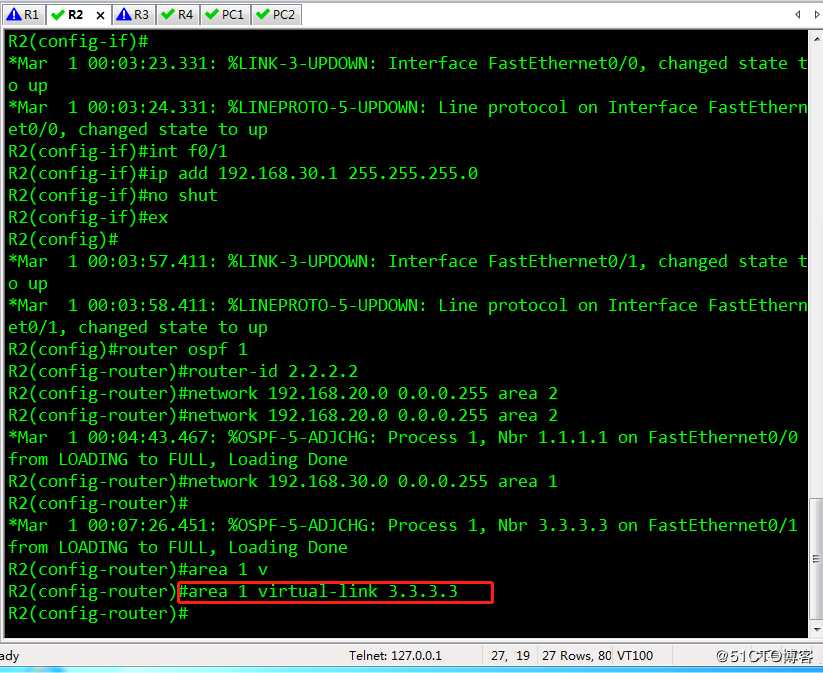

6.进入R2，开启虚链路

技术分享图片

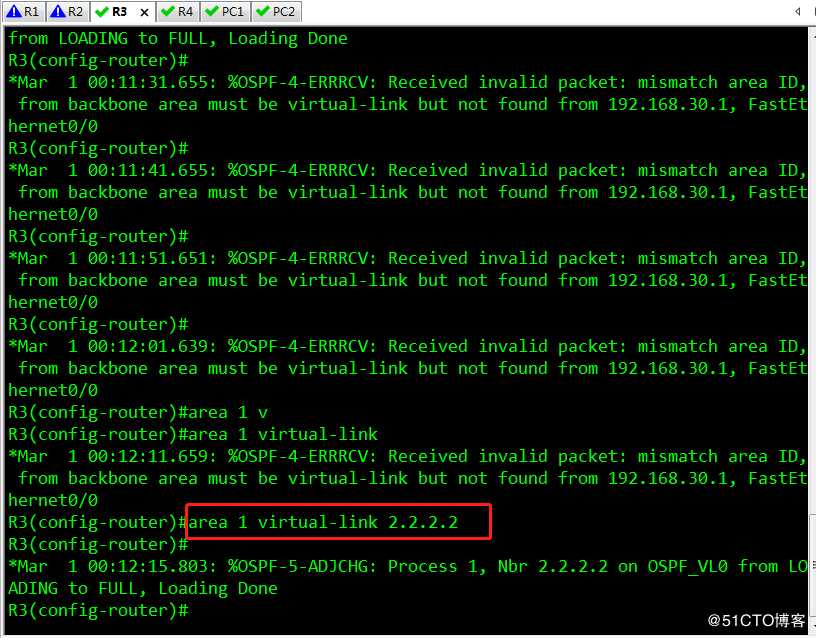

7.进入R3，开启虚链路

技术分享图片

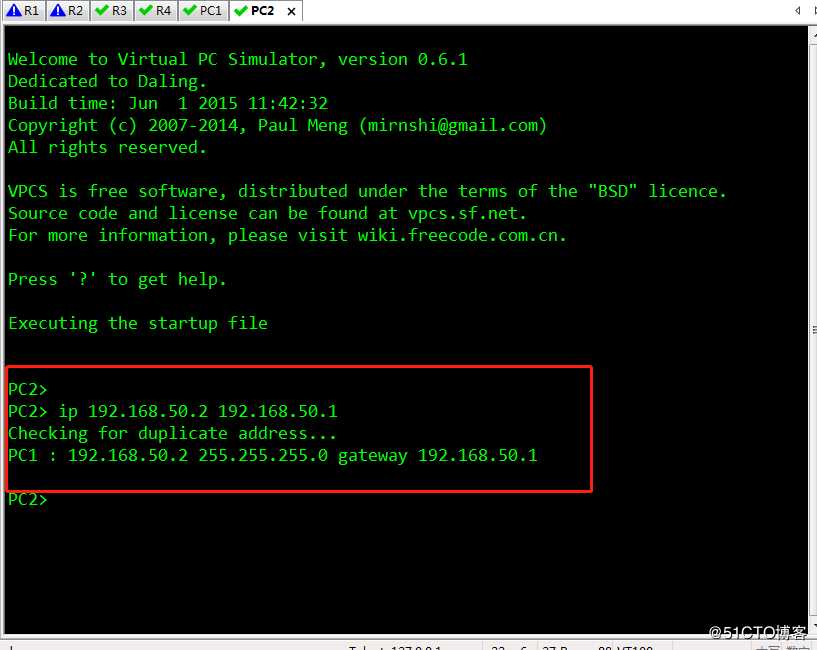

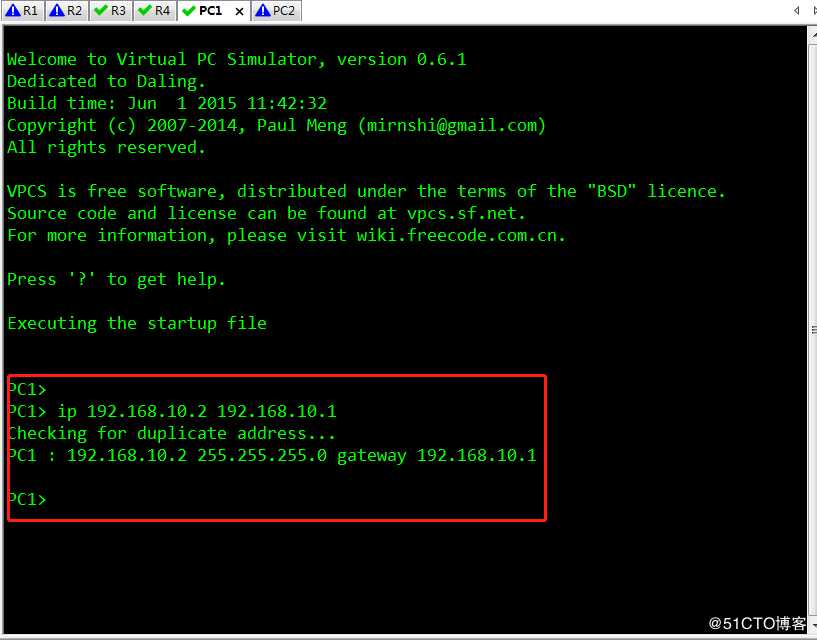

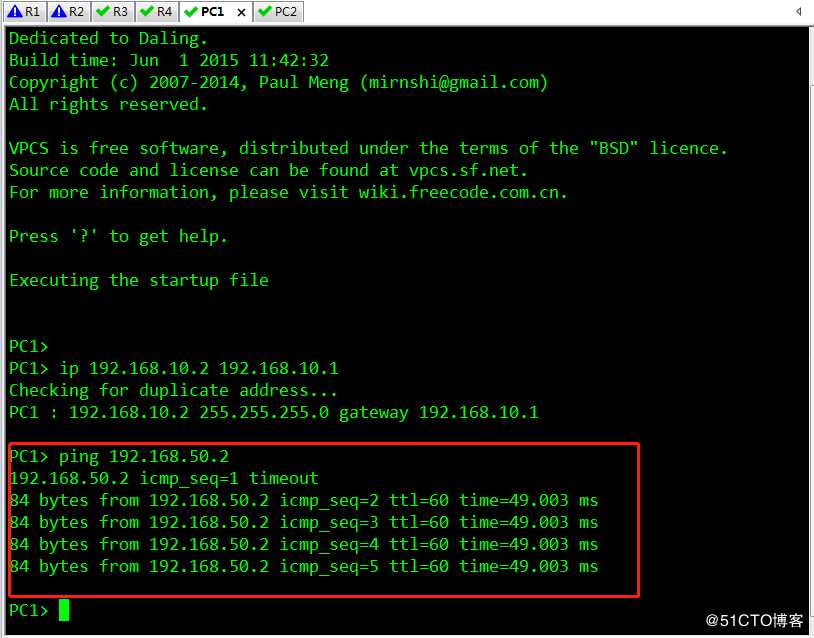

8.设置PC1，PC2 的IP

技术分享图片
技术分享图片

9.验证

技术分享图片

10.验证成功

OSPF虚链路配置过程（简单可跟做）

原文：https://blog.51cto.com/14469918/2440268
