第二次实验报告：使用Packet Tracer分析应用层协议

一、个人信息

• 姓名：李瑶
• 学号：201821121002
• 班级：计算1811

二、建立网络拓扑结构

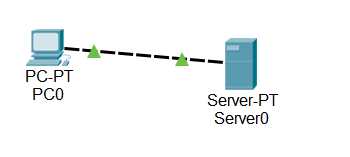

 要建立该网络拓扑结构，需要将一台PC机和一台服务器相连接

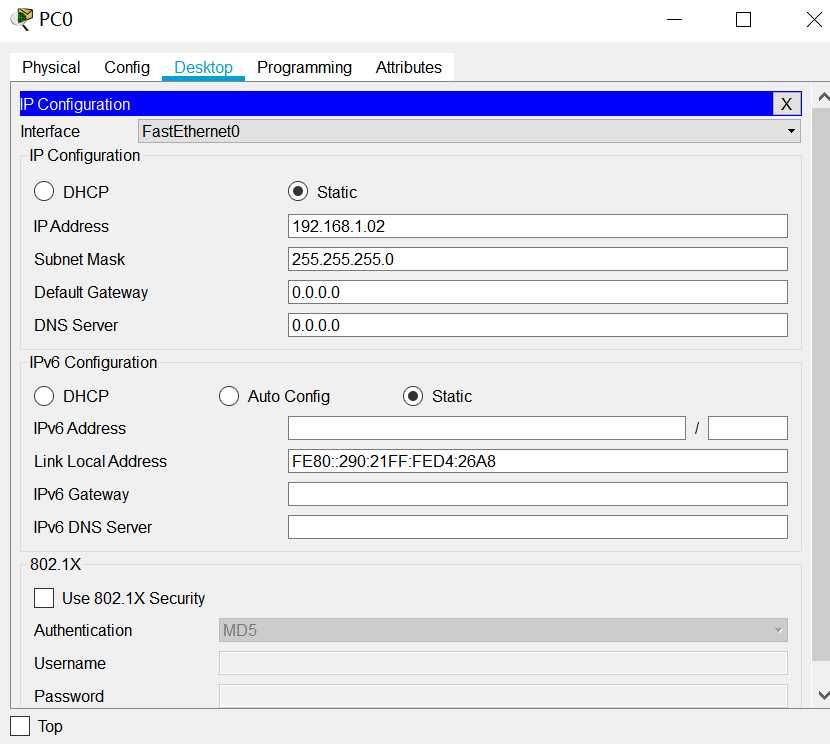

配置参数

PC端的IP地址：192.168.1.02

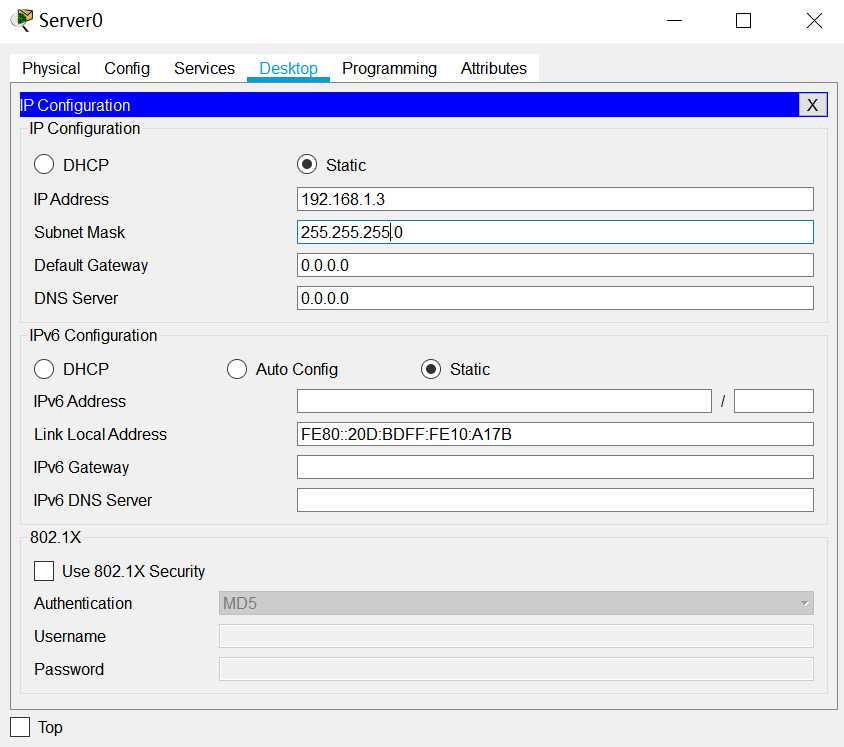

 服务器的IP地址：192.168.1.03

三、应用层协议分析

3.1DNS

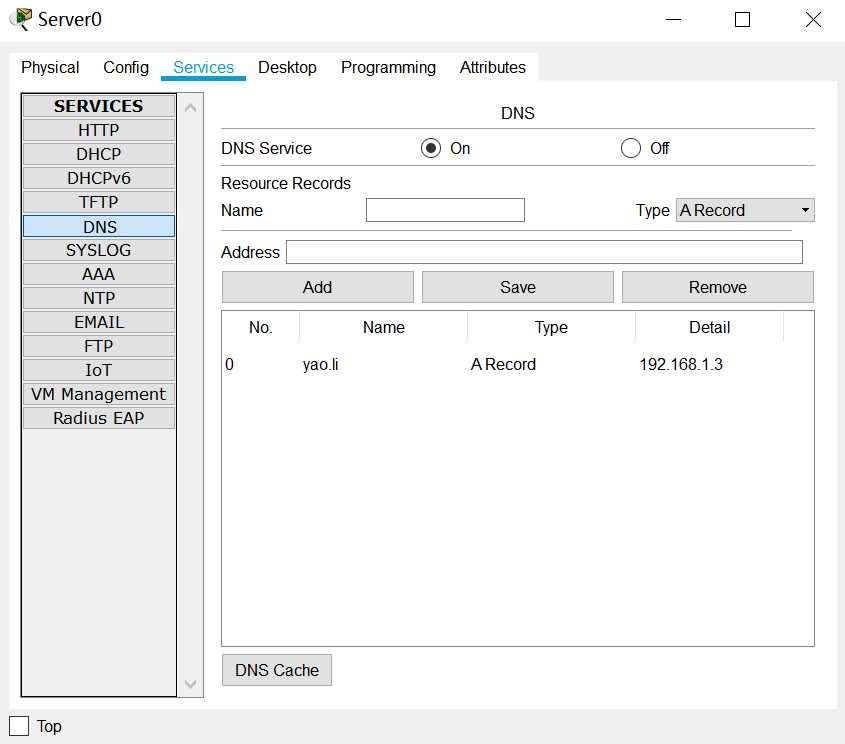

打开服务器的DNS服务，配置相关域名信息

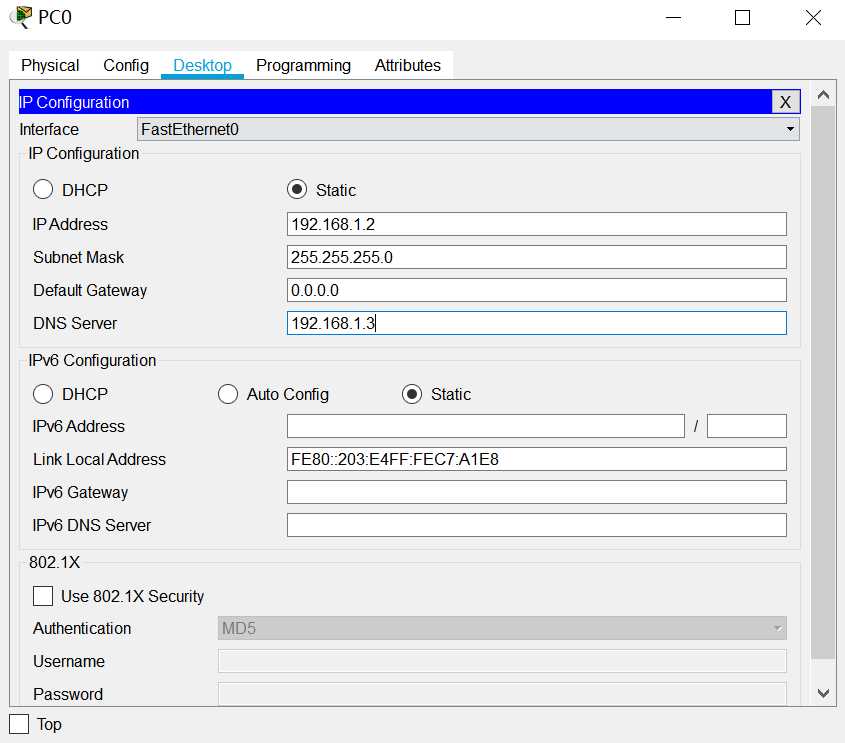

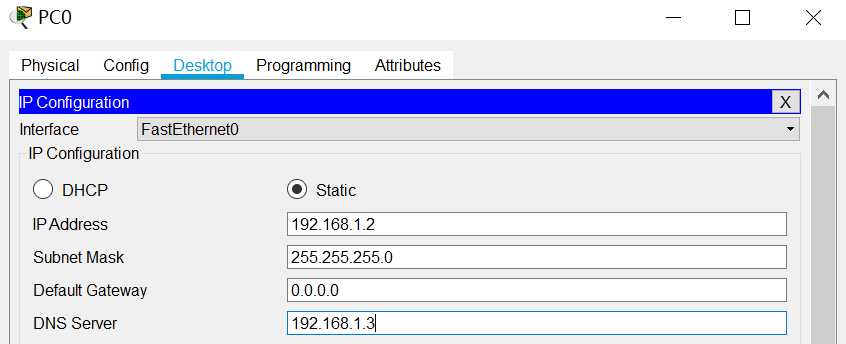

接着将pc端的DNS地址改成相同的地址

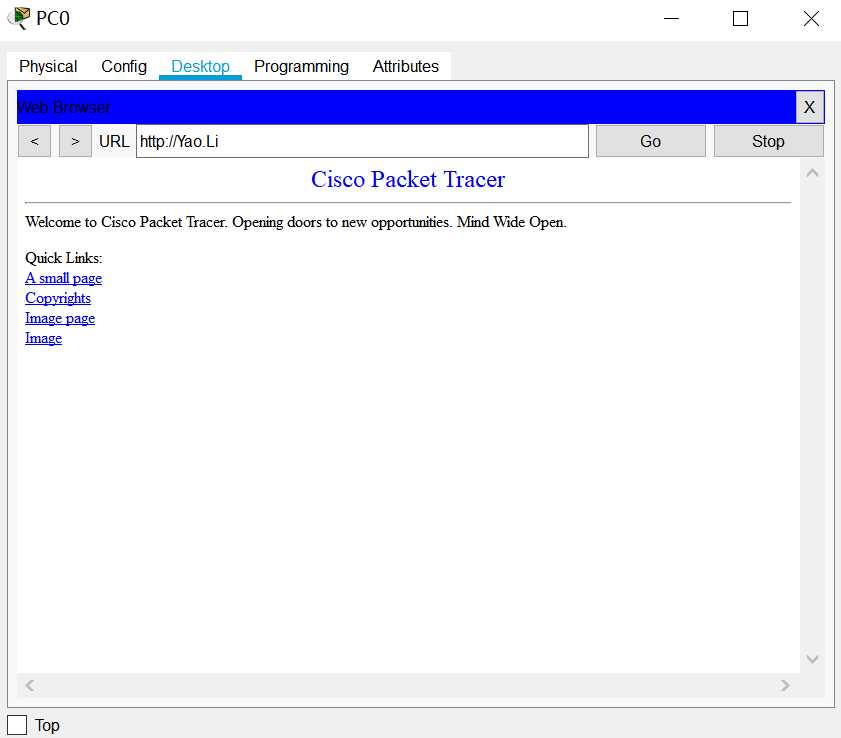

在pc端中的URL中输入在服务端DNS中添加的地址

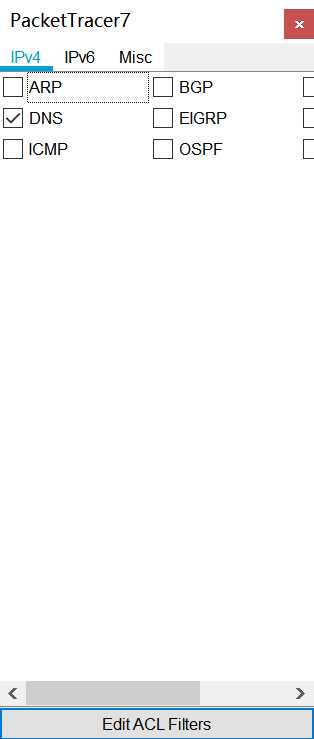

勾选DNS选项

抓包结果及分析：

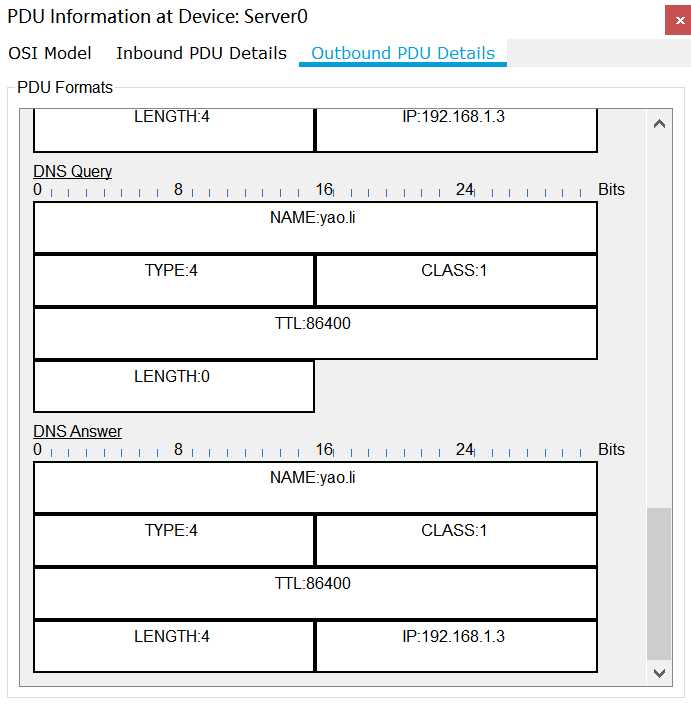

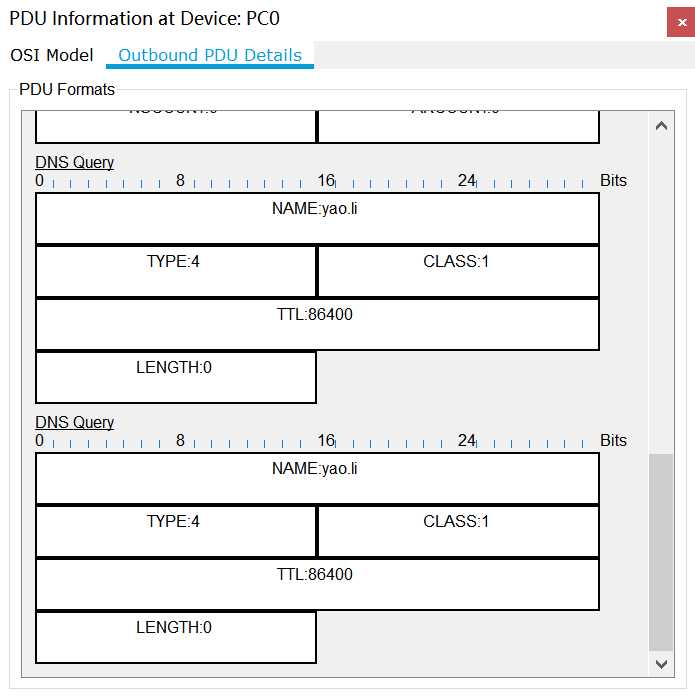

DNS Query/Answer报文中：

NAME:资源记录包含的域名  TYPE:资源记录的类型  CLASS:类  TTL:4表示资源记录可以缓存的时间。0代表只能被传输，但是不能被缓存。

LENGTH:资源数据长度 IP:域名对应的IP地址

3.2FTP

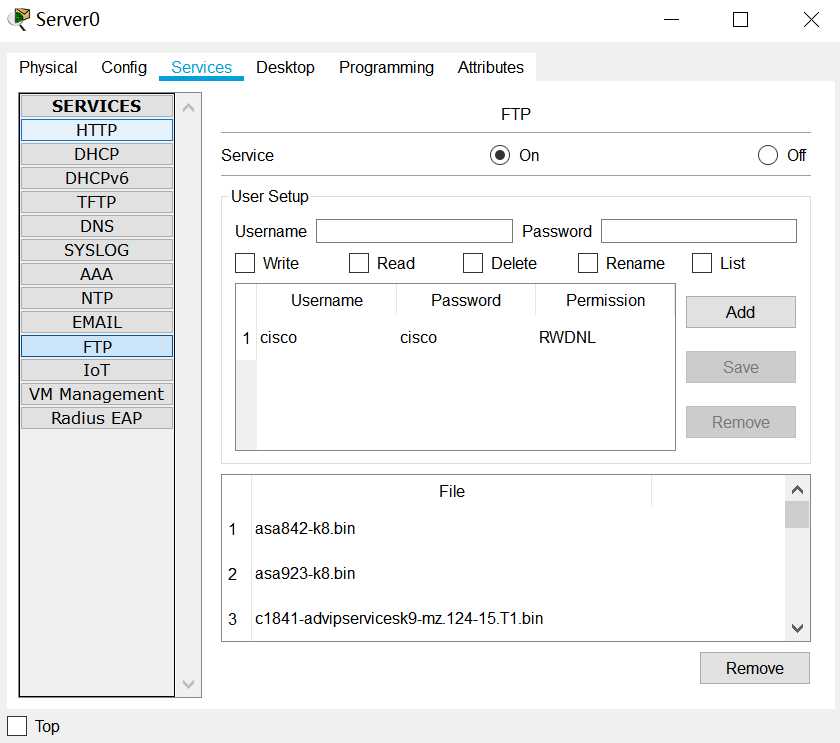

打开服务器的FTP

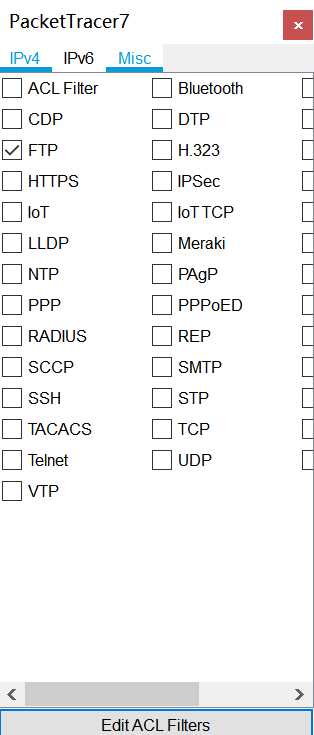

勾选FTP选项

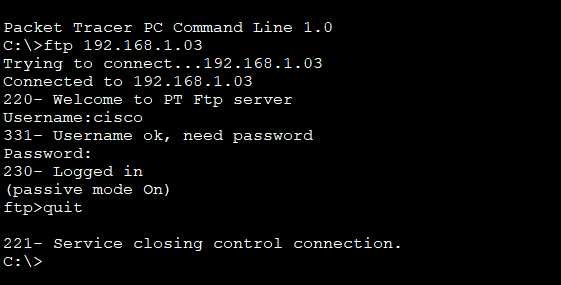

打开pc端的Command Prompt 在命令行中输入指令

 抓包及分析

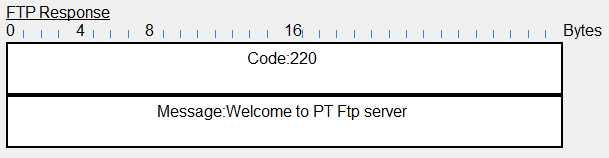

服务器发送响应报文

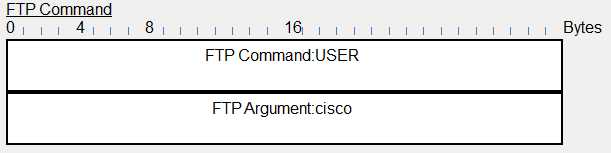

输入用户名

 输入密码

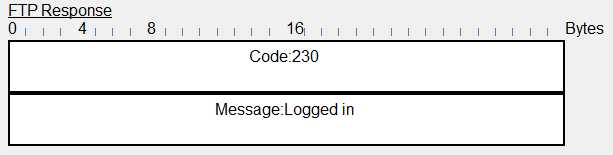

登陆成功

 3.3DHCP

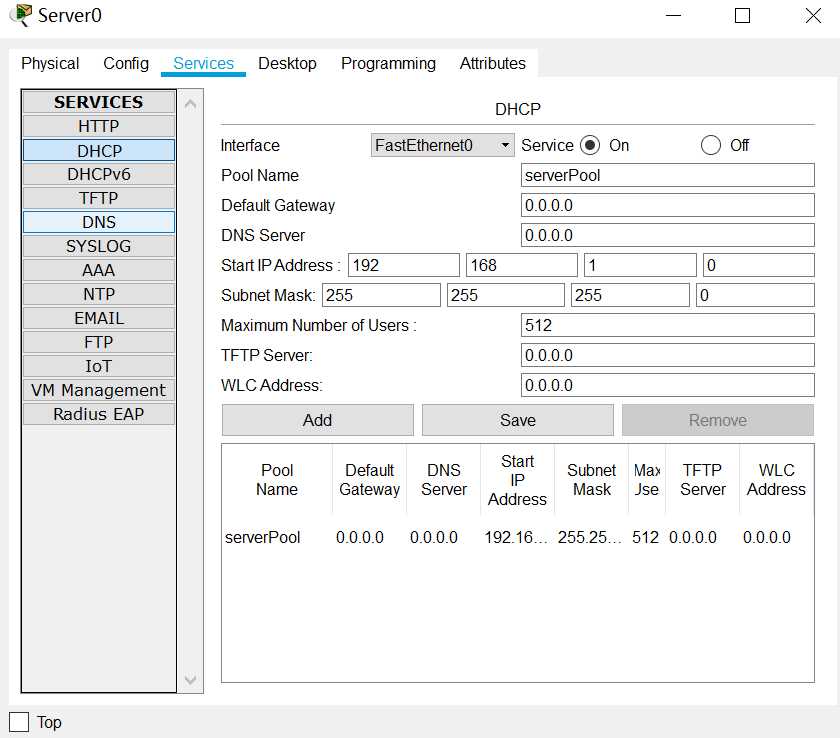

将服务器端的DHCP打开，调成on状态

在PC端，将静态ip调成DHCP

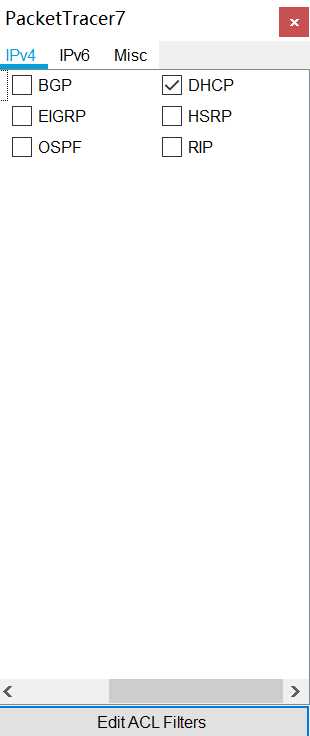

勾选DHCP项

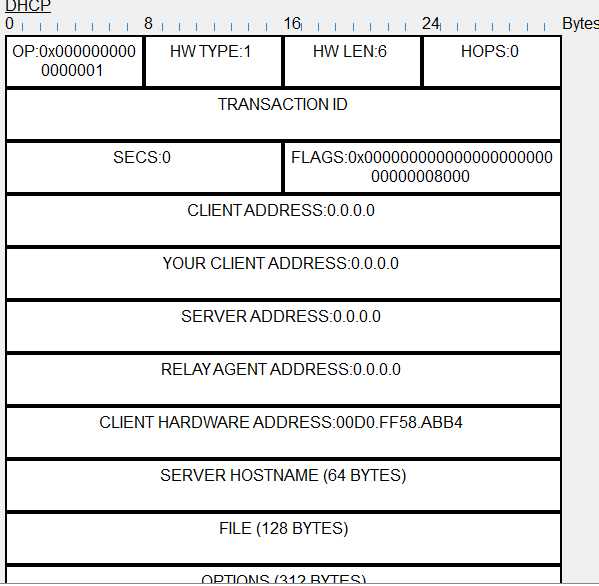

 抓包并分析

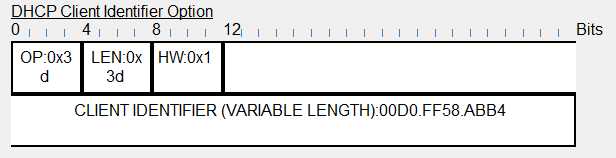

客户端标识符

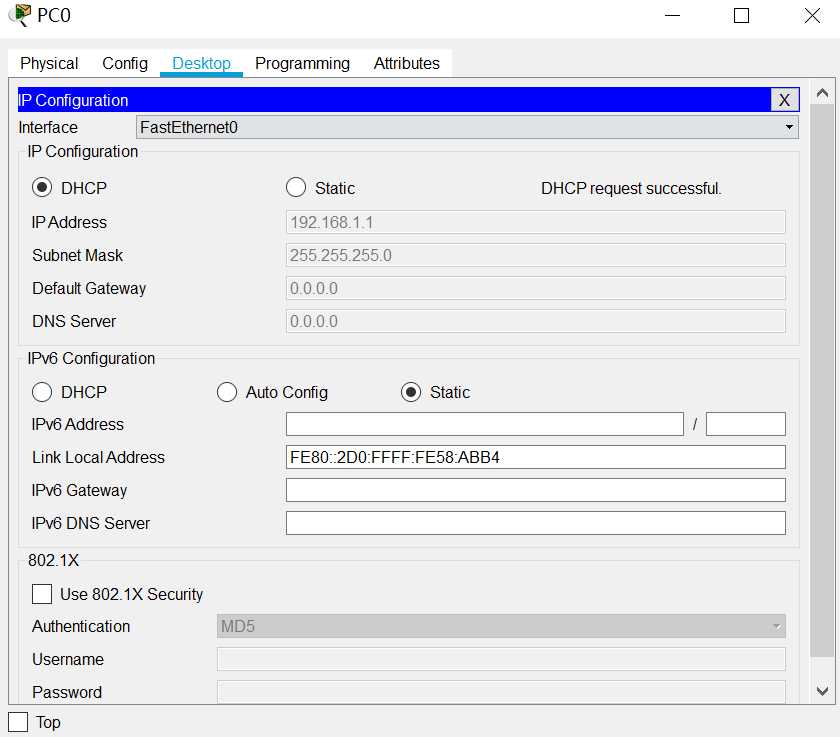

显示了所分配到的YOUR CLIENT ADDRESS：服务器为客户端分配了IP地址

 3.4smtp和pop3

配置参数

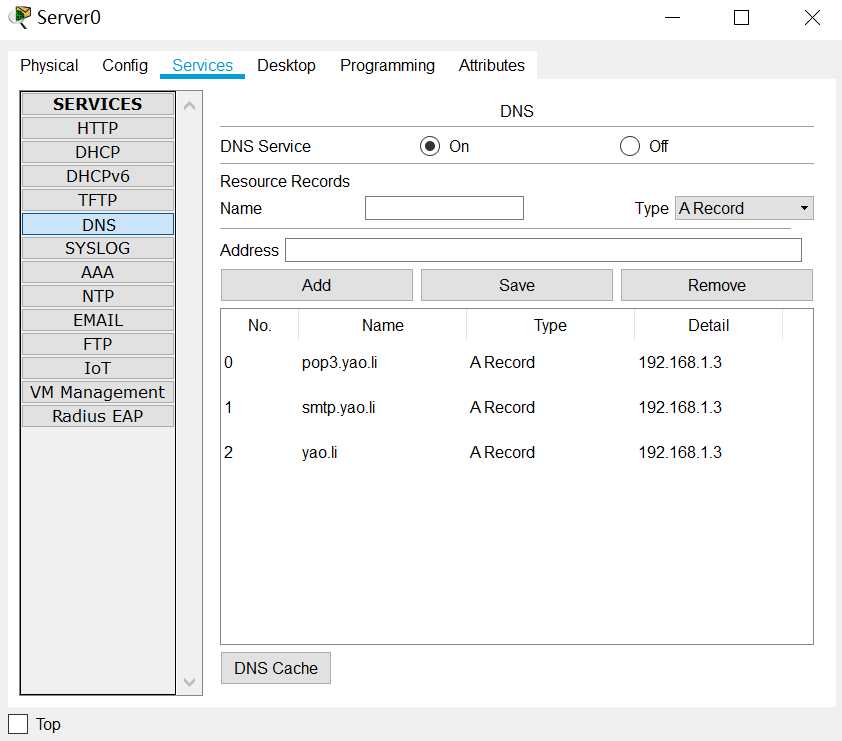

将DNS设置为On，添加三个IP地址的域名：

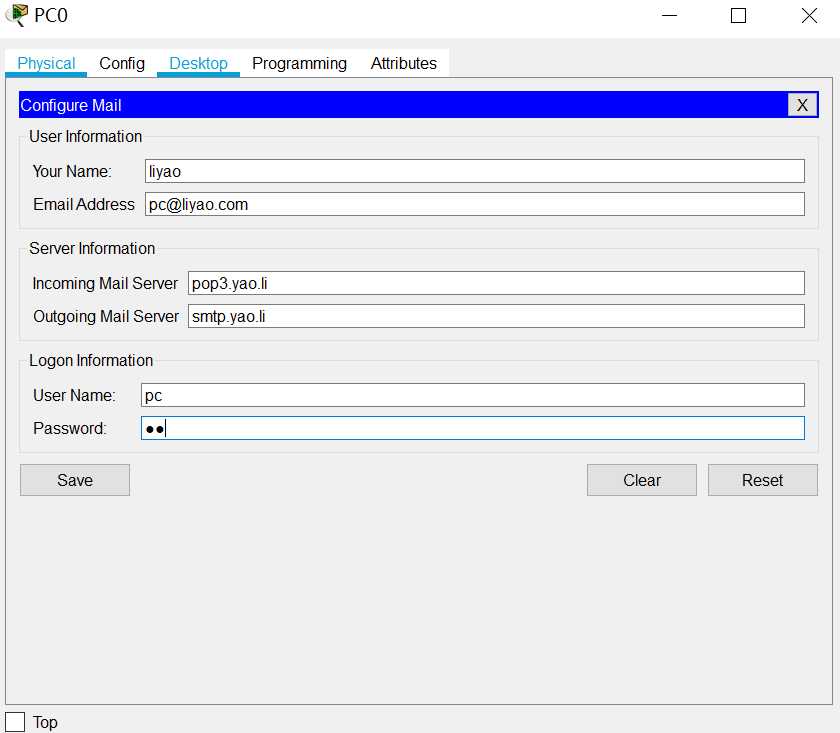

 在PC端的邮箱选项中加入自己的邮箱账户、地址，以及前面的pop3和smtp域名；

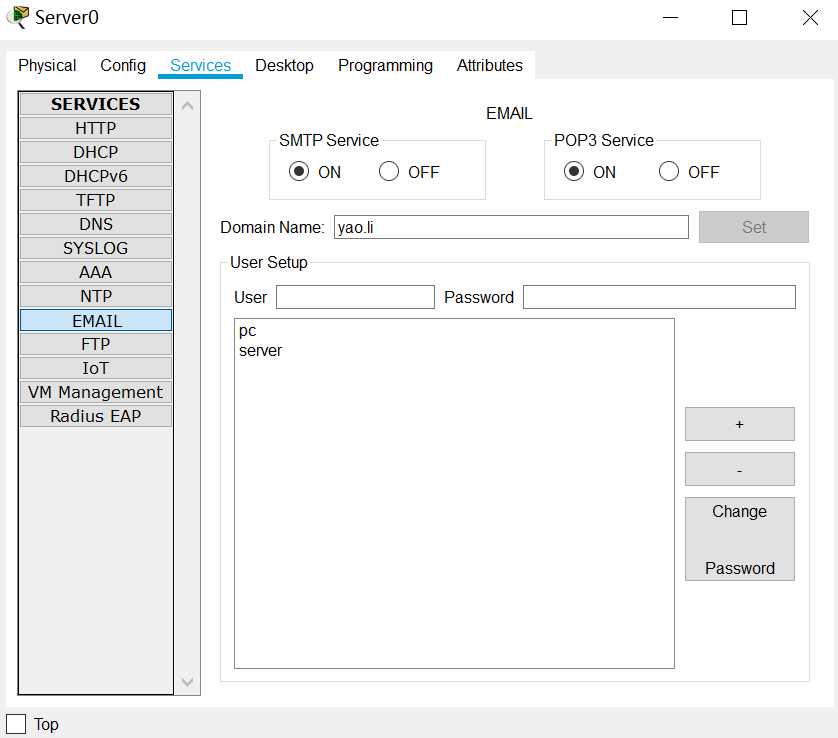

   在EMAIL中添加新用户

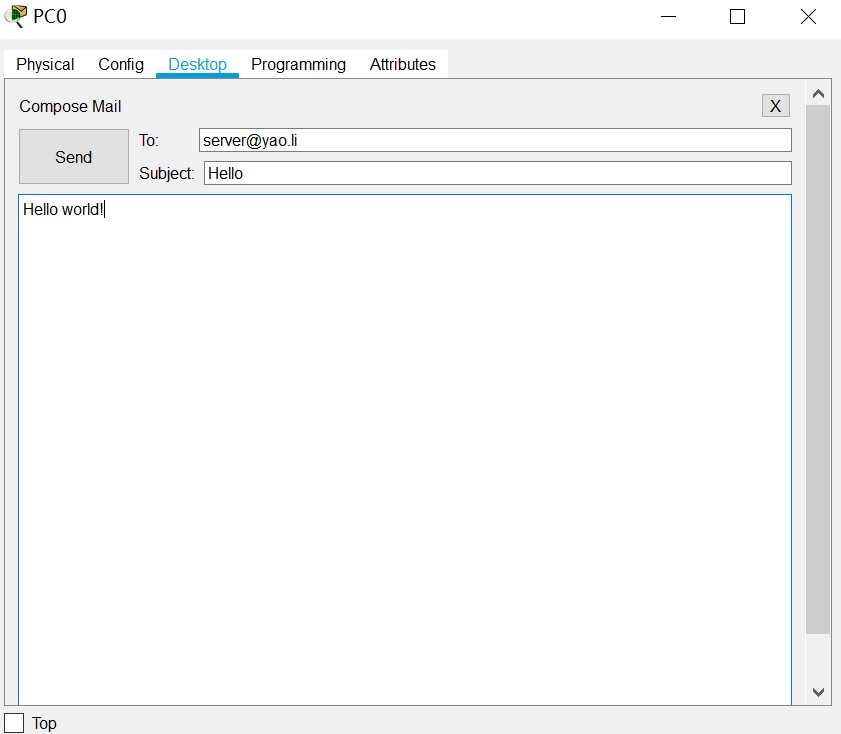

发送邮件：

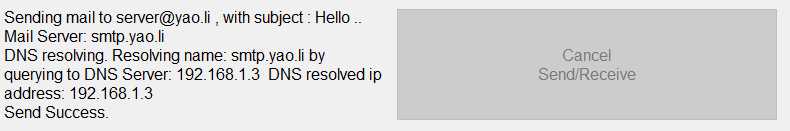

发送成功：

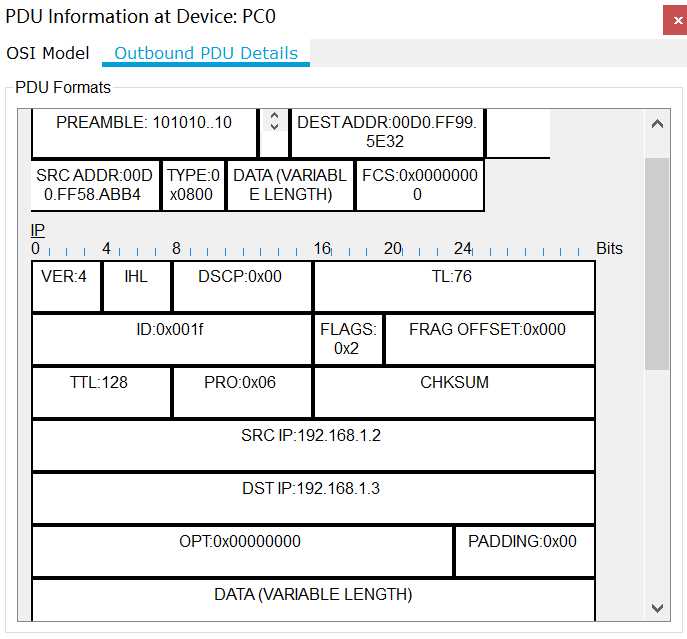

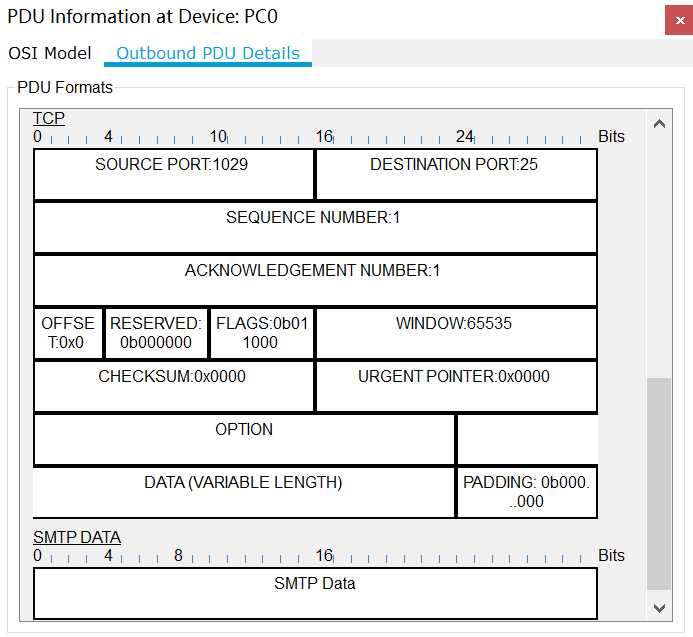

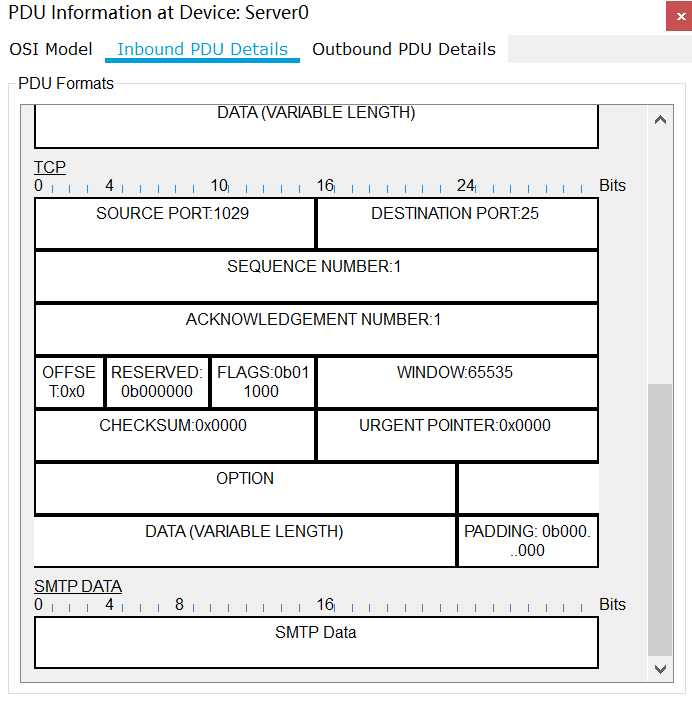

 抓包结果以及分析

分析：

 SRC IP是指负载均衡的时候选路依据源ip地址。

DST IP是依据目的ip地址。

四、通过该实验产生新的疑问

使用FTP传输邮件，传输巨型以及海量邮件需要很长时间，而且过程存在无故中断、传输文件内容不一致、传输文件丢失等问题。是否有能够替代它传输文件的方式？
