个人信息：
姓名：钟逸强
学号：201821121092
班级：计算1813
目录
熟练使用Packet Tracer工具。分析抓到的应用层协议数据包，深入理解应用层协议，包括语法、语义、时序。
使用Packet Tracer，正确配置网络参数，抓取应用层协议的数据包并分析，协议包含DNS、FTP, DHCP, stmp, pop3。步骤包含：

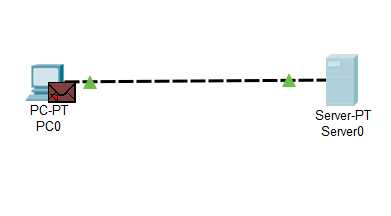

（1）建立网络拓扑结构
用一台个人PC机和服务器组成的小型局域网络。

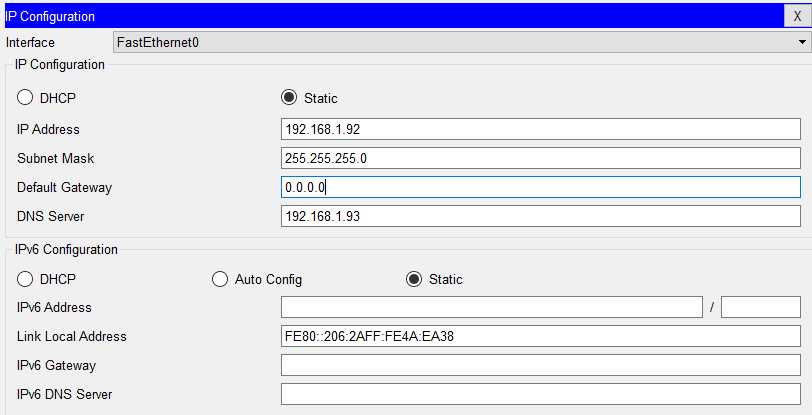

（1）配置参数
客户端的IP地址：192.168.1.92
服务端的IP地址：192.168.1.93

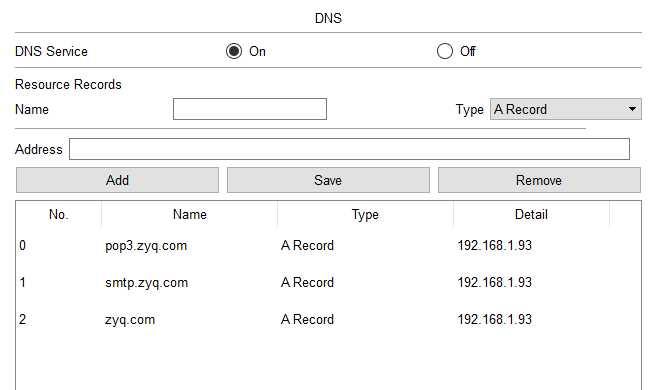

域名：zyq.com
（2）抓包并分析抓到的数据包

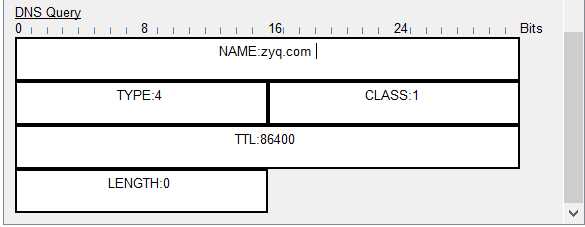

请求报文：
解析：NAME为查询名：zyq.com的域名；TYPE为查询类型：4 指的是MF，邮件转发器(被废弃，使用MX)；
CLASS查询类:1 为Internet类；
TTL为生存时间：指明其它DNS服务器在期满放弃该记录信息之前对其缓存多长时间。86400表示一天的时间；
Length:资源数据长度；

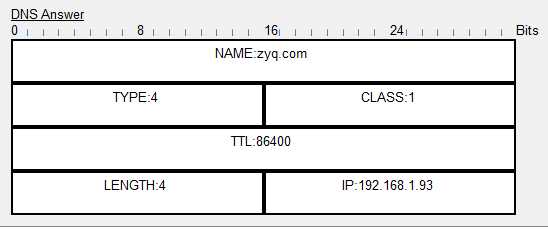

应答报文：
解析：NAME为查询名：zyq.com的域名；TYPE为查询类型：4 指的是MF，邮件转发器(被废弃，使用MX)；
CLASS查询类:1为Internet类，代表IN。表示RDATA的类
TTL为生存时间：指明其它DNS服务器在期满放弃该记录信息之前对其缓存多长时间。86400表示一天的时间，一天86400秒；
Length:资源数据长度为4；
服务器DNS返回的域名IP地址为192.168.1.93；
（3）通过该实验产生新的疑问及解答
DNS是如何解析域名的？
我是这样理解的：当我们在浏览器中输入域名的时候，浏览器会在自身缓存搜索该域名的信息，找不到再在电脑的操作系统中查找域名，依然找不到，浏览器就会向域名服务器寻求帮助来解析这个域名，请求先向LDNS（本地域名服务器），当它解析不了的时候，就会向根域名服务器寻求帮助，根域名查询并返回主域名服务器的地址，再返回域名对应的Name Server域名服务器，查询域名对应的IP地址，然后再返回给用户。
（1）配置参数
server端
客户端的IP地址：192.168.1.92
服务端的IP地址：192.168.1.93

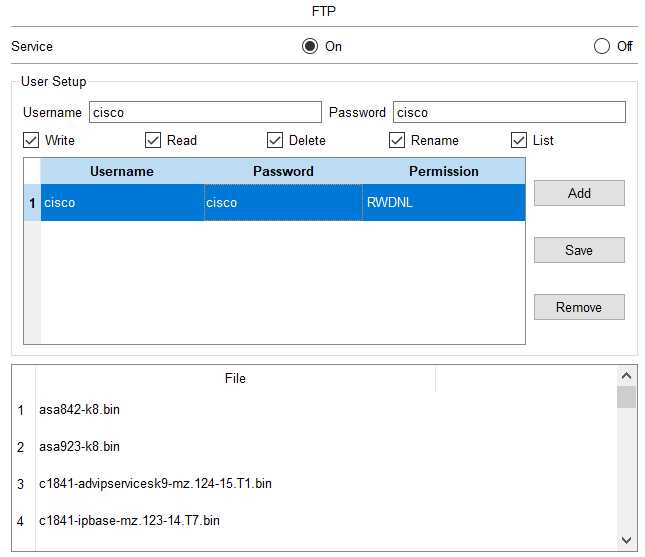

服务端FTP的username: cscio , passport: cscio
（2）抓包并分析抓到的数据包

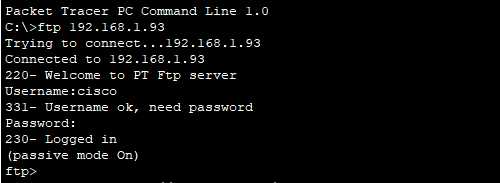

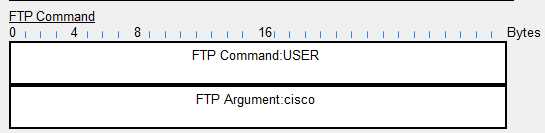

pc端指令

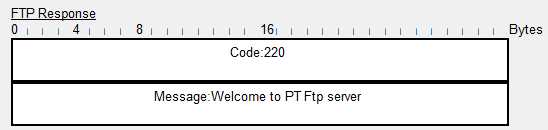

响应报文：
代码220表示：服务器准备就绪；

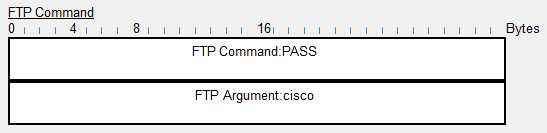

响应报文：

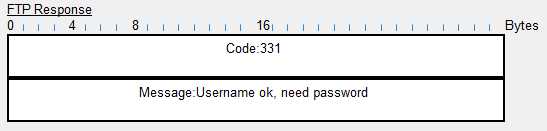

代码331表示：用户名正确，需要密码；

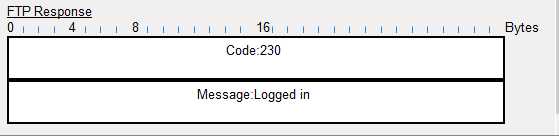

响应报文：
代码230表示：用户已经注册完毕；
（3）通过该实验产生新的疑问及解答
我们可以从抓包的数据中得到用户的密码吗，而不是单纯的PASS吗？
（1）配置参数

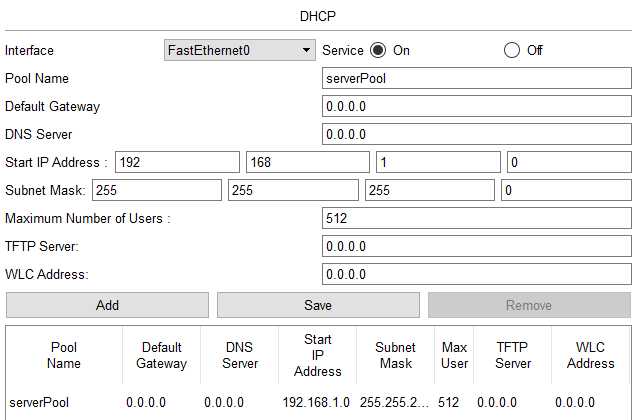

server端

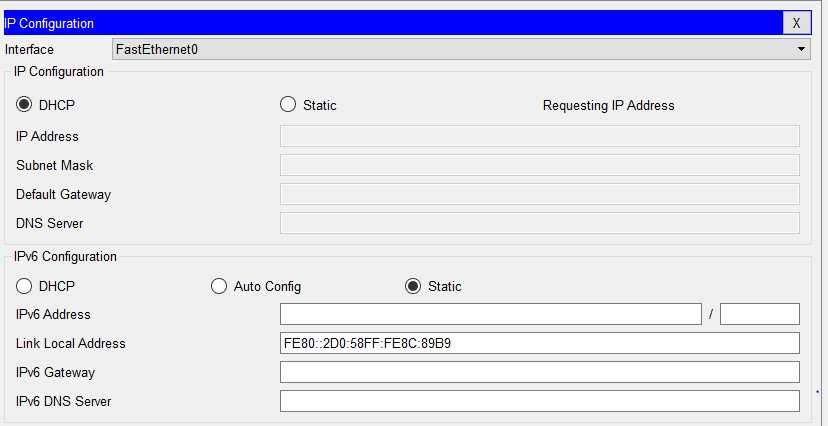

PC端
（2）抓包并分析抓到的数据包

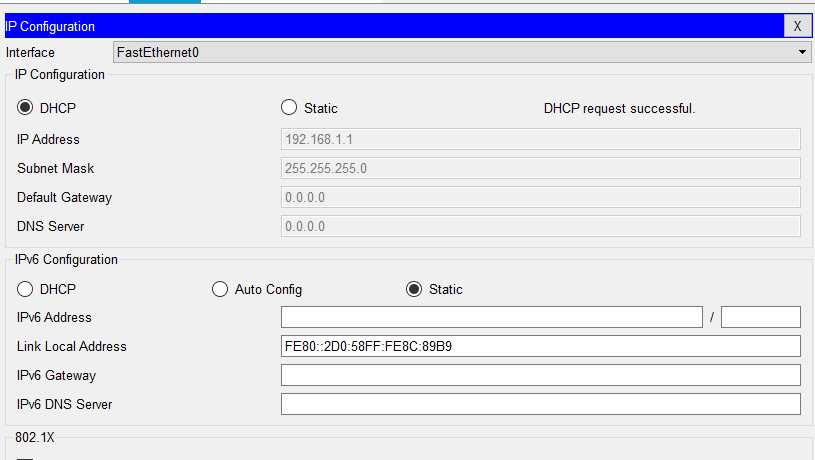

pc端的IP地址发生变化：

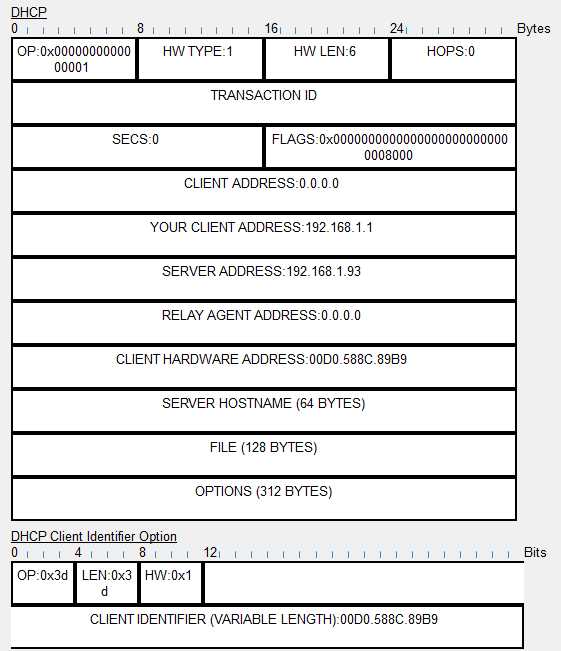

请求报文：
解析：
op为报文类型：1为请求报文；
HW TYPE: 硬件地址类型，1表示10Mb/s的以太网的硬件地址
HW LEN: 硬件地址长度，以太网中该值为6
HOPS: 跳数。客户端设置为0，也能被一个代理服务器设置。
Transaction ID：事务ID，随机数，有客户端生成，服务器Reply时，会把Request中的Transaction拷贝到Reply报文中
SECS: 表示从客户端开始获得IP地址或IP地址续借后所使用了的秒数
FLAGS:0x00000000000000000000000000008000 标志位，目前仅第一个bit有使用，置1 标明广播，置0标明单播
CLIENT ADDRESS:192.168.1.1 客户端的IP地址；
YOUR CLIENT ADDRESS:192.168.1.1 "你自己的"或客户端的IP地址；
SERVER ADDRESS:192.168.1.93 表明DHCP协议流程的下一个阶段要使用的服务器的IP地址
RELAY AGENT ADDRESS:0.0.0.0 中继器的IP地址；
CLIENT HARDWARE ADDRESS:00D0.588C.89B9 客户端的硬件地址；
SERVER HOSTNAME (64 BYTES)：可选的服务器主机名；
FILE (128 BYTES)：启动文件名；
OPTIONS (312 BYTES)：可选参数域；
OP:0x3d 换算成十进制是61，表示客户端标识；
LEN:0x3d 同样是61，表示数据长度；
HW:0x1
CLIENT IDENTIFIER (VARIABLE LENGTH):00D0.588C.89B9

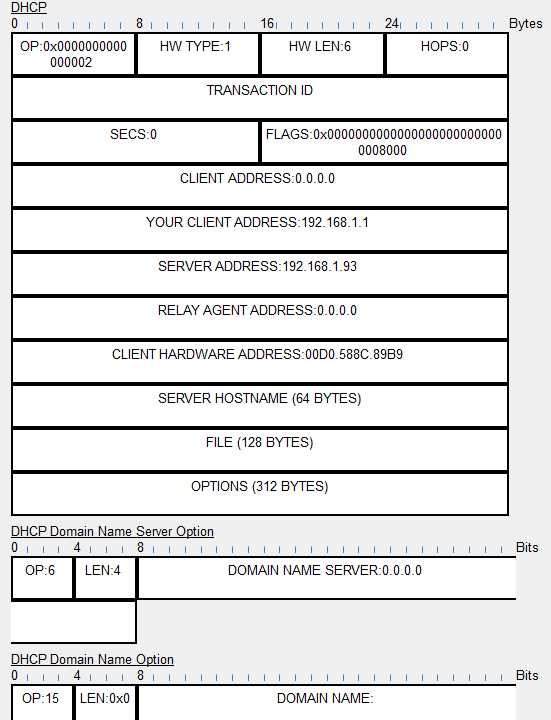

响应报文：
解析：
op为报文类型：2为响应报文；
HW TYPE: 硬件地址类型，1表示10Mb/s的以太网的硬件地址
HW LEN: 硬件地址长度，以太网中该值为6
HOPS: 跳数。客户端设置为0，也能被一个代理服务器设置。
Transaction ID：事务ID，随机数，有客户端生成，服务器Reply时，会把Request中的Transaction拷贝到Reply报文中
SECS: 表示从客户端开始获得IP地址或IP地址续借后所使用了的秒数
FLAGS:0x00000000000000000000000000008000 标志位，目前仅第一个bit有使用，置1 标明广播，置0标明单播
CLIENT ADDRESS:192.168.1.1 客户端的IP地址；
YOUR CLIENT ADDRESS:192.168.1.1 "你自己的"或客户端的IP地址；
SERVER ADDRESS:192.168.1.93 表明DHCP协议流程的下一个阶段要使用的服务器的IP地址
RELAY AGENT ADDRESS:0.0.0.0 中继器的IP地址；
CLIENT HARDWARE ADDRESS:00D0.588C.89B9 客户端的硬件地址；
SERVER HOSTNAME (64 BYTES)：可选的服务器主机名；
FILE (128 BYTES)：启动文件名；
OPTIONS (312 BYTES)：可选参数域；
DHCP Domain Name Server Option
OP (选项，不定长度): 6 表示设置DNS服务器地址；
LEN：4 表示value的长度；
DOMAIN NAME SERVER:0.0.0.0 DNS服务器地址；
DHCP Domain Name Option
OP (选项，不定长度): 15 表示设置域名后缀选项；
LEN:0x0 表示value的长度；
DOMAIN NAME: 域名后缀

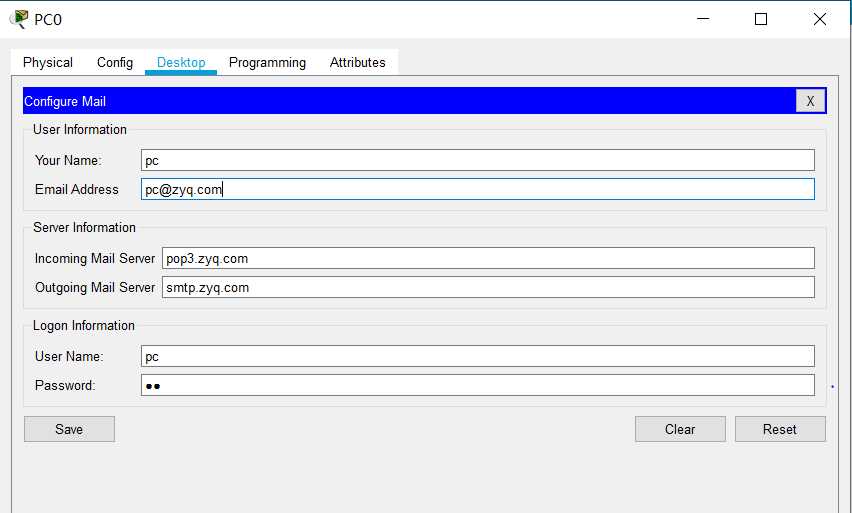

（1）配置参数
pc端
IP地址设置：

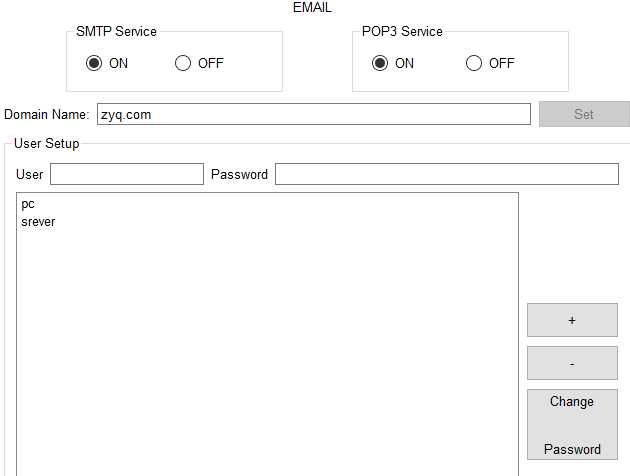

server端
DNS设置：
（2）抓包并分析抓到的数据包
解析：SMTP Data表示主机向服务器发送邮件；
参考资料：
[1] 结合Wireshark捕获分组深入理解TCP/IP协议栈
[2] 结合Wireshark捕获分组深入理解TCP/IP协议栈之HTTP协议
