基于LInux系统的路由综合实验

时间：2019-09-16 19:56:14 阅读：94 评论：0 收藏：0 [点我收藏+]

简介

技术分享图片

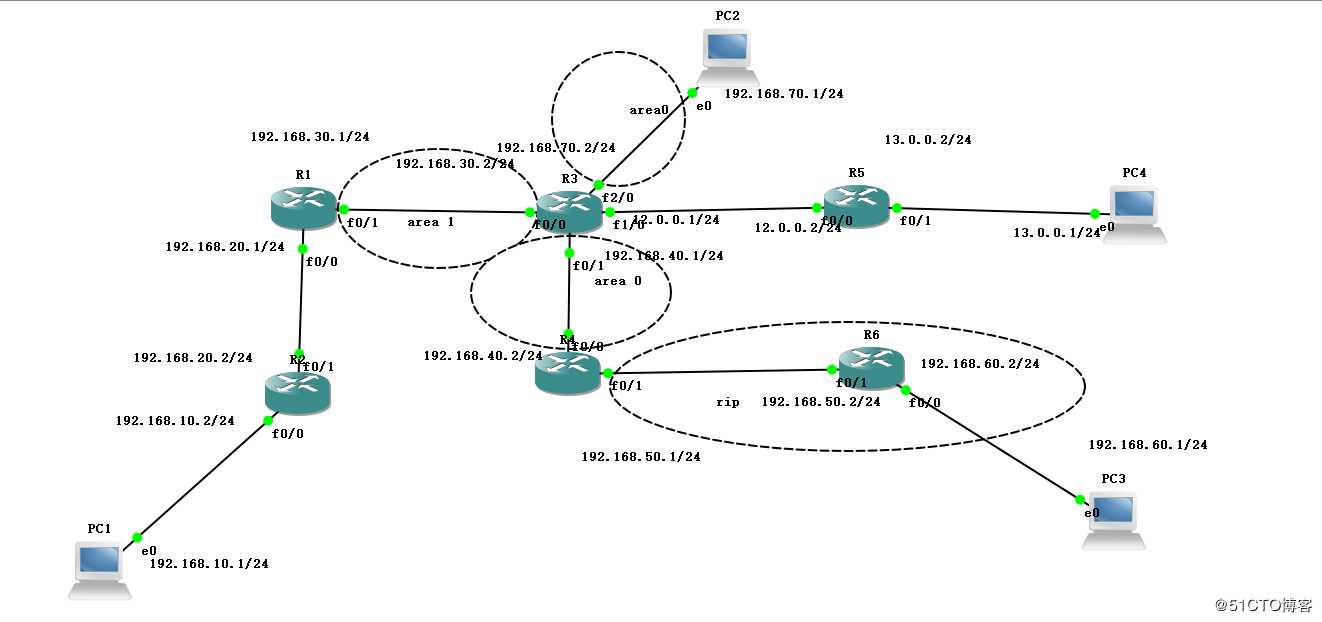

拓扑图如上所示，本实验中用到静态路由，默认路由，以及动态路由中的rip和ospf，各端口和区域也标示清楚。

配置流程

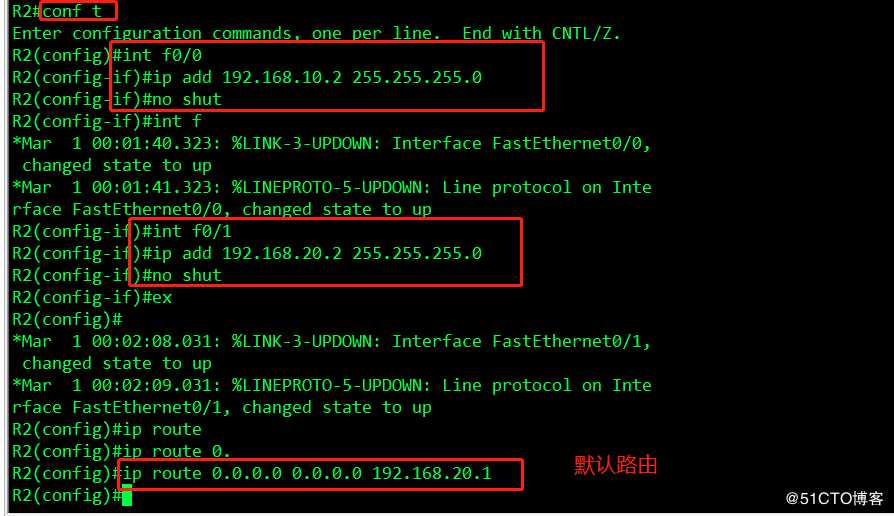

R2，注意要配置默认路由出去

技术分享图片

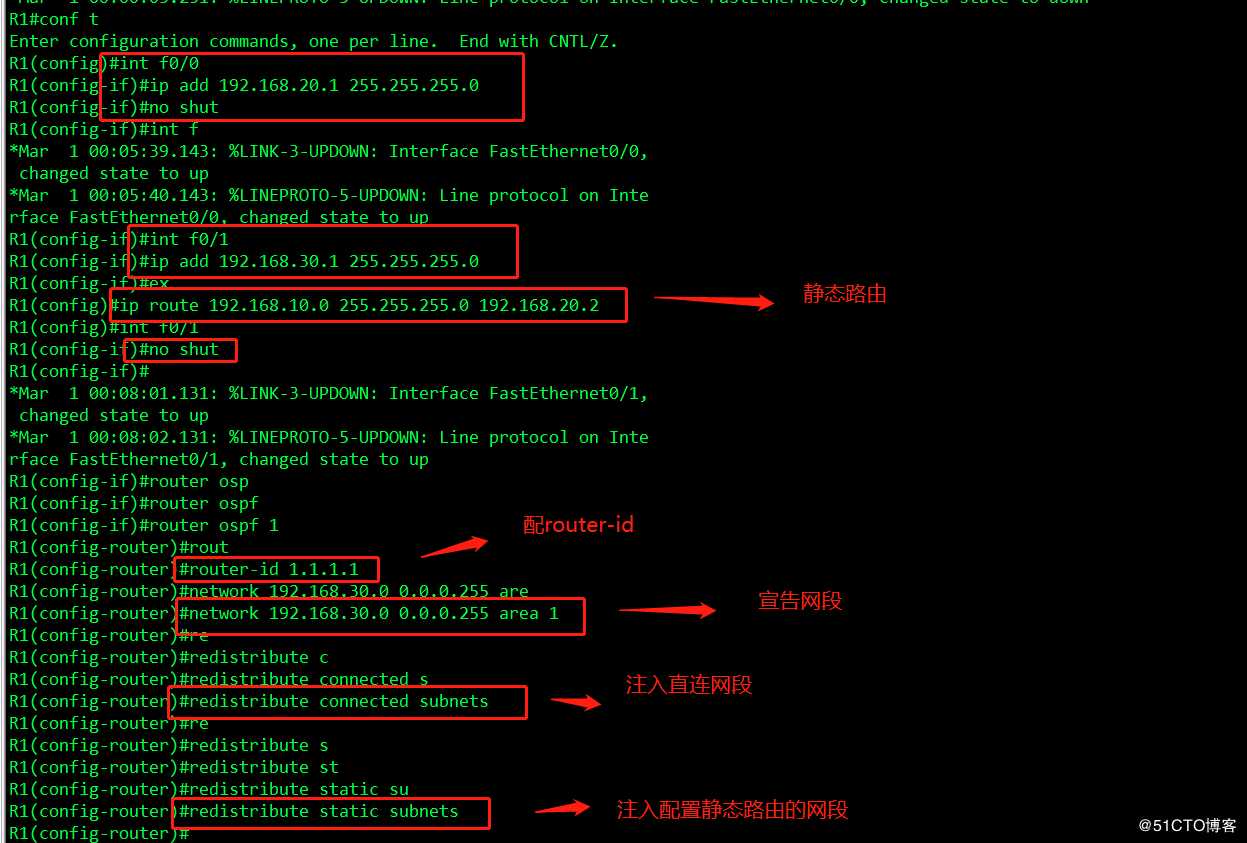

R1，要和192.168.10.0网段相同，需要配置静态路由，而且要将10和20网段注入osfp协议中

技术分享图片

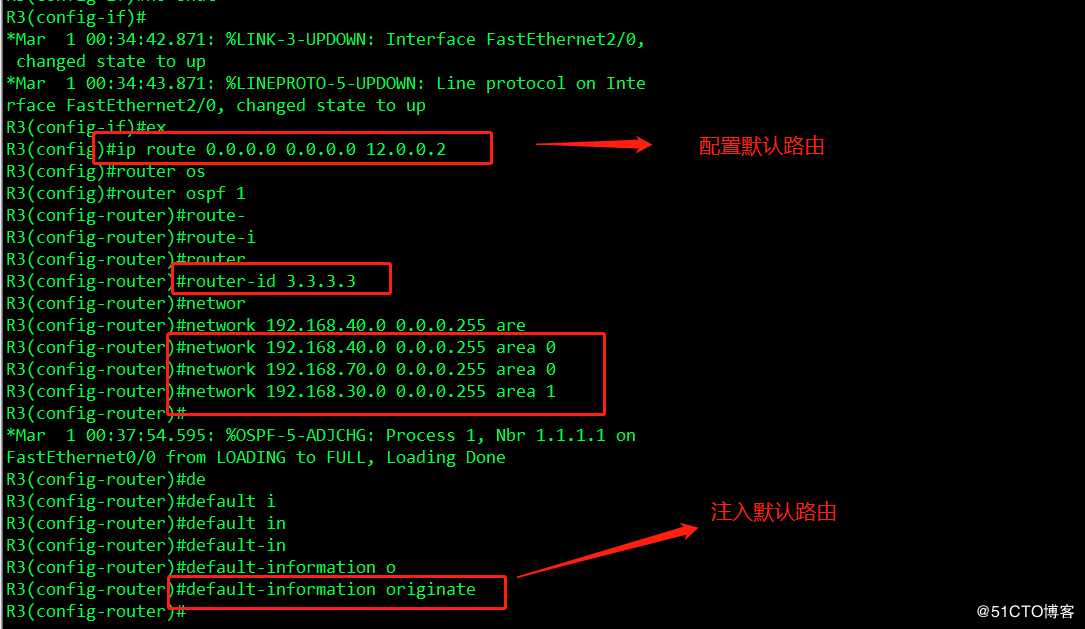

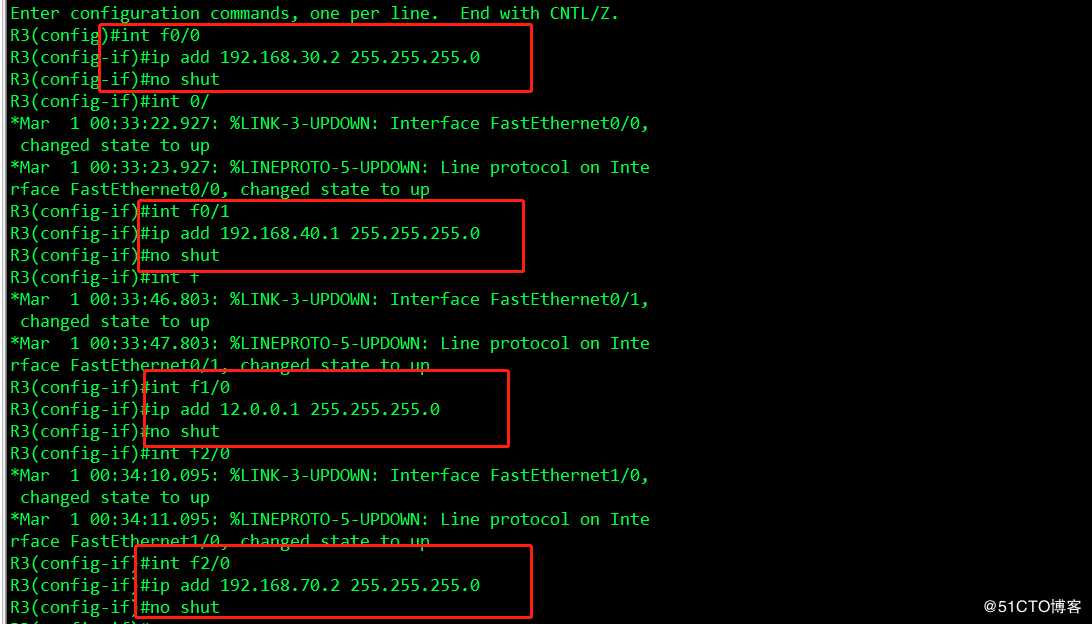

R3，连接外网12.0.0.0网段，需要配置默认路由出去，同时也要将默认路由注入协议中

技术分享图片

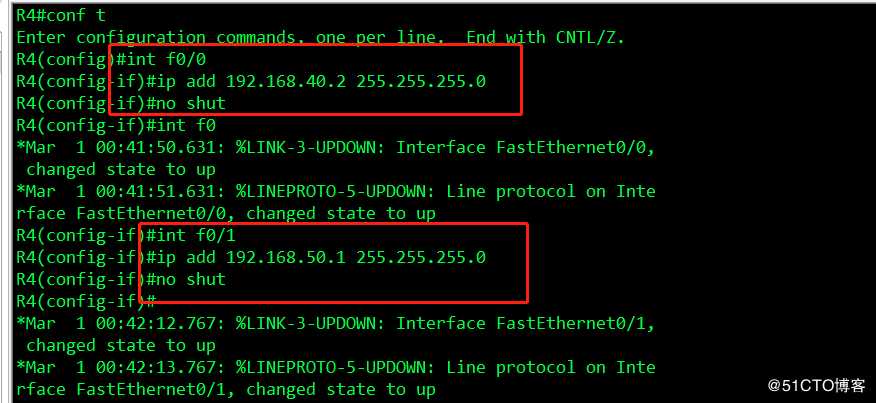

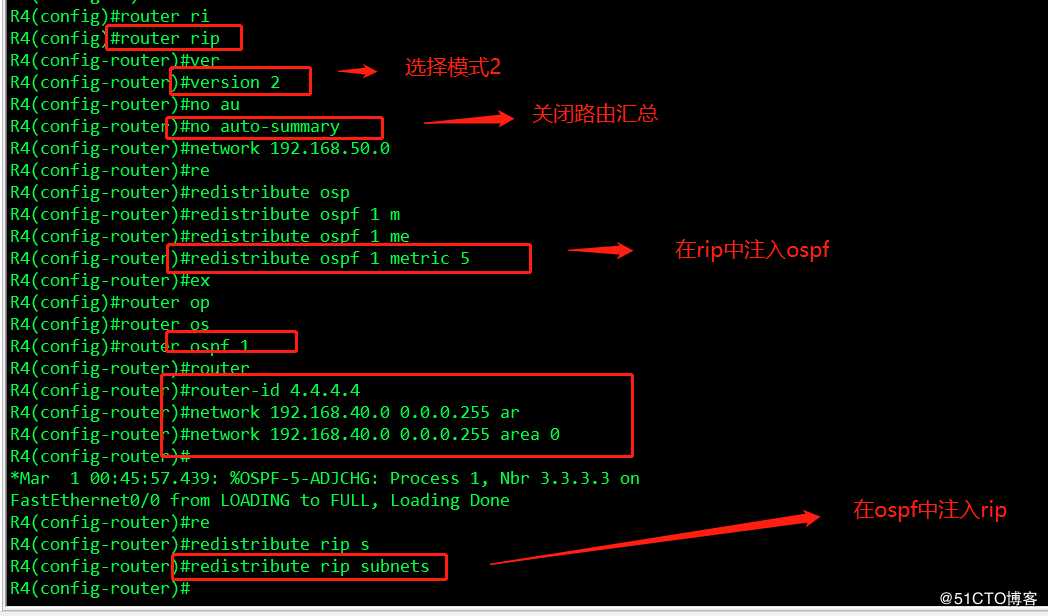

R4，同时还有rip协议和ospf协议，注意二个协议的相互注入

技术分享图片

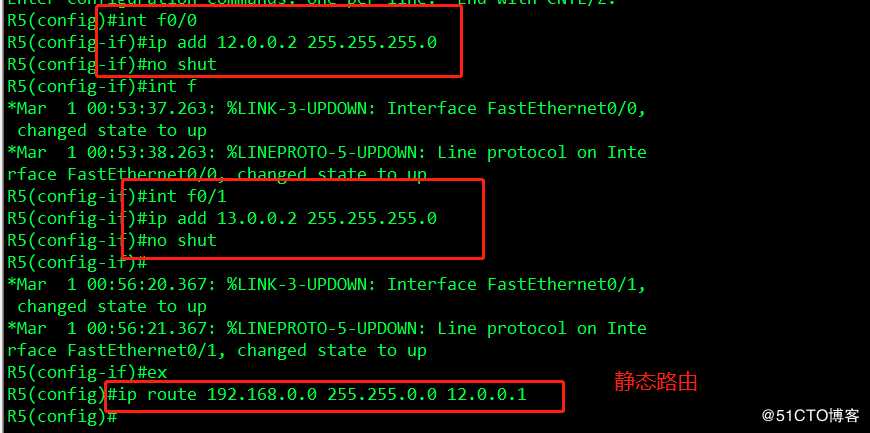

R5，配置静态路由出去

技术分享图片

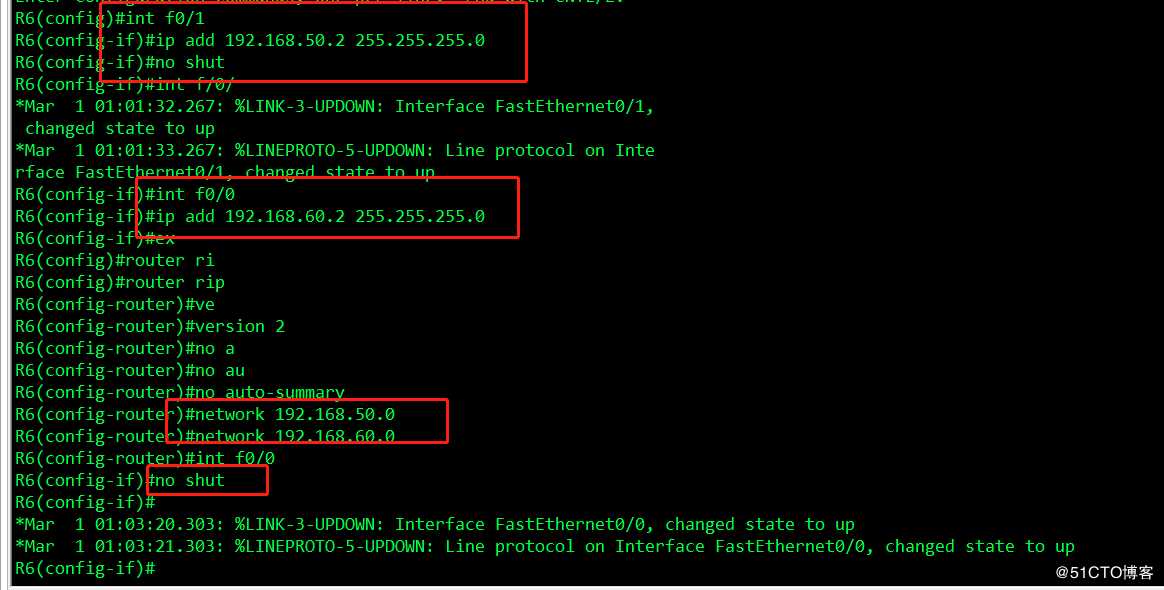

R6，处于rip协议中

技术分享图片

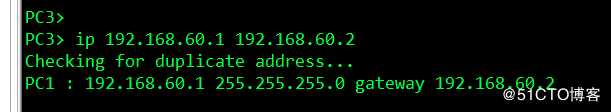

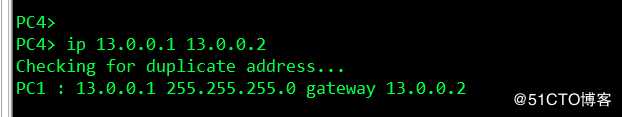

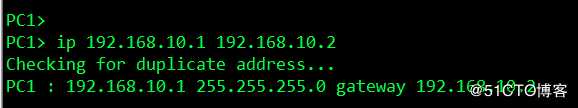

四台pc机配置地址

技术分享图片

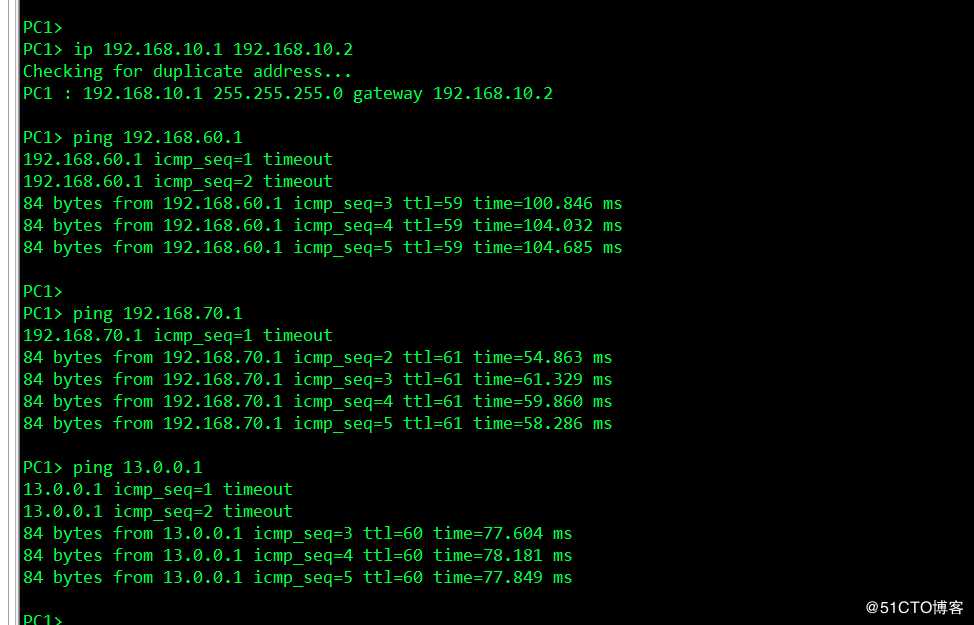

测试是否互通

技术分享图片
