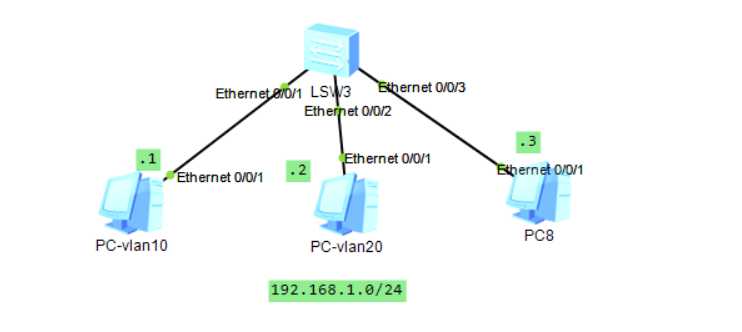

划分vlan拓扑图：
交换机配置：
Ping测试没划分vlan前：
Ping测试划分vlan之后：
1、 端口类型：
access
接入型：
应用场景：交换机连接pc的时候使用
注意事项：只能承载一个vlan流量
Trunk
骨干型（主干型）：
应用场景：交换机连接交换机的时候使用
注意事项：可以承载多个vlan的流量，但是具体承载哪些vlan流量，需要手工配置
2、vlan划分配置流程：
（1）、在交换机上创建vlan：vlan batch 10 20 30（这是一下创建多个valn，如果只创建一个vlan-->vlan 10）
（2）、进入交换机连接终端的接口上修改端口类型：port link-type access/trunk
（3）、将交换机的物理端口和规划好的vlan绑定：port default vlan VLAN编号
小技巧：dis port vlan---------查看交换机物理端口类型和绑定的VLAN
