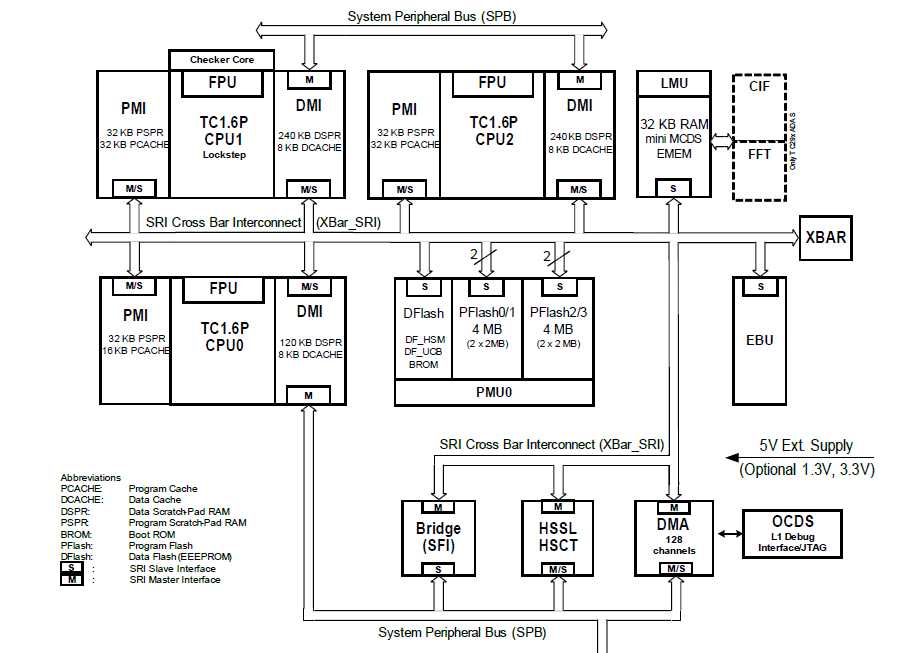

TC297的系统架构图如下，3个核CPU0/1/2有各自的RAM，分为程序RAM和数据RAM，即PSPR和DSPR。PSPR（或者叫做PRAM）主要用于放置静态函数，提高函数执行效率，或放置flash驱动函数以擦写flash（可参考官方Flash Demo）；DSPR主要用于全局变量、现场保护的上下文管理和堆栈等数据。

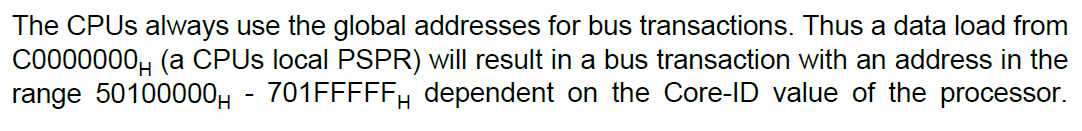

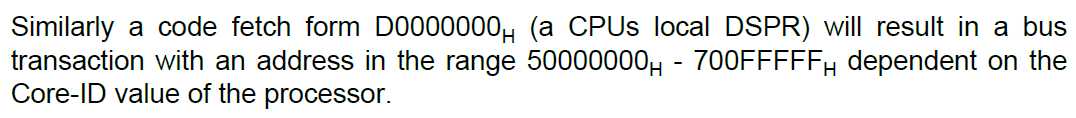

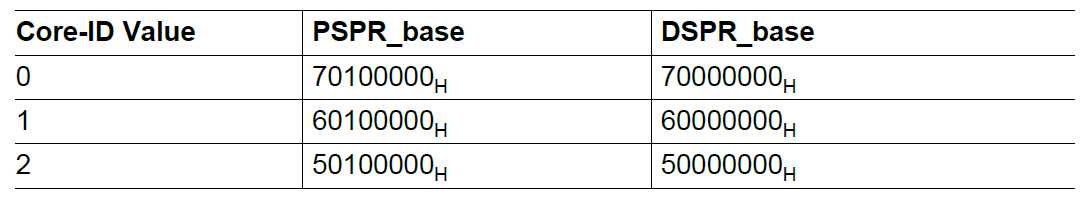

对PSPR和DSPR的访问可以通过两种方式：全局地址访问和私有地址访问，全局地址见下表。对每个核来说，其PSPR的私有地址均为0xC000_0000，DSPR的私有地址均为0xD000_0000，默认情况下CPU总是从全局地址访问其RAM，如果CPU以私有地址访问其RAM，会在其对应的全局地址产生一个总线转换，具体转换到哪一个地址取决于CPU的ID，对应的手册中的说明如下：
注：一个CPU可以通过SRI总线访问另一个CPU的RAM。
