【自制线系列】Schneider HMI 与 PLC 通信线制作教程

【示例】

　　HMI: iPC S-Panel Optimized HMIPSOx7 (1366x768) -COM2 RS485

　　PLC： M340 BMXP342020 - Modbus VP 5VS

　　通讯方式：Modbus RTU

　　在手册中指明的是需要使用 XBT ZG909 + XBT Z938的组合线进行通讯的。

【步骤】

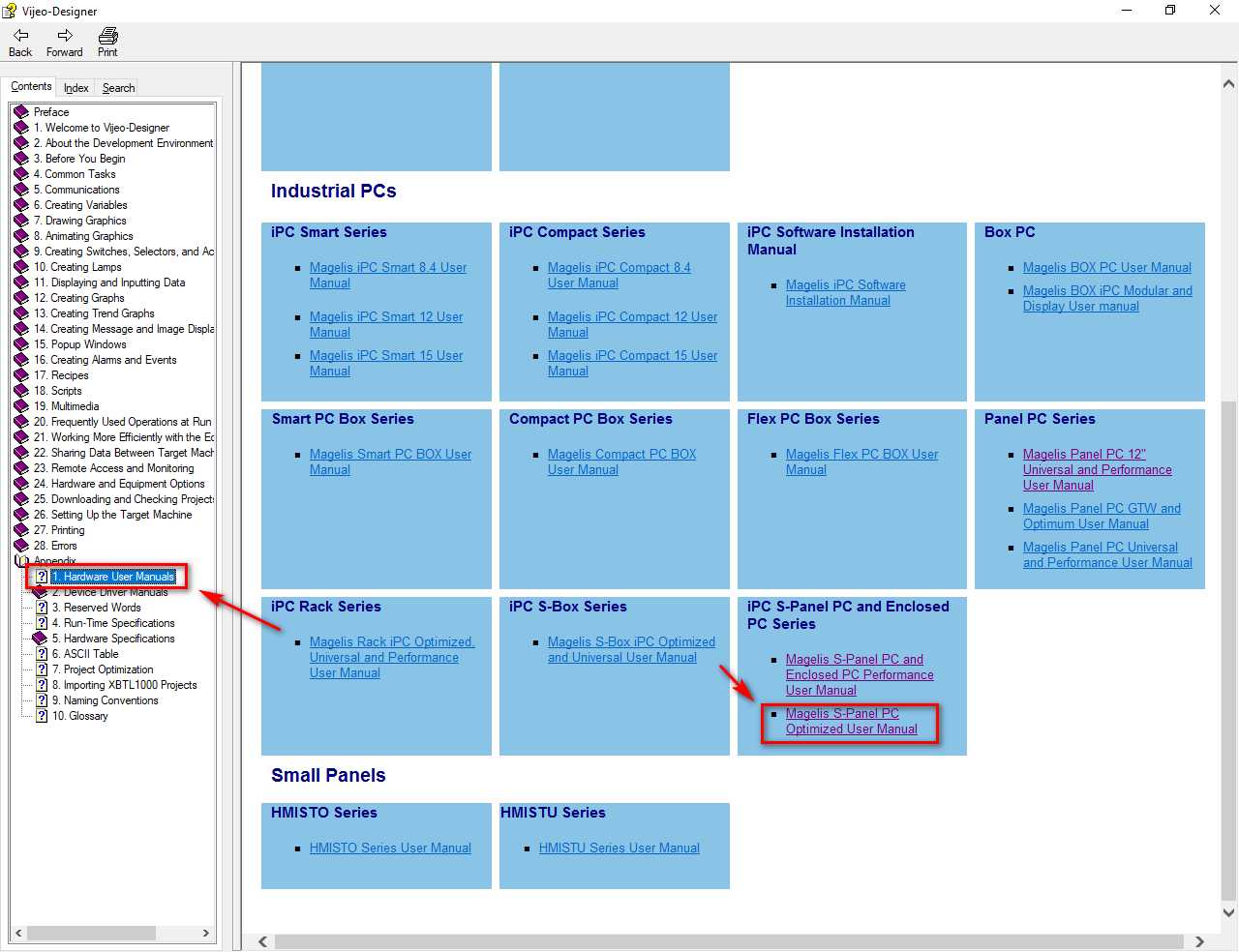

1. 首先查看VijeoDesigner的手册【F1】

　　在这里可以查看到所有系列的硬件手册说明。

　　打开手册，这里需要寻找的信息有两个方面：（1）COM2口的定义说明；（2）HMI设备切换COM2工作方式的拨码方法

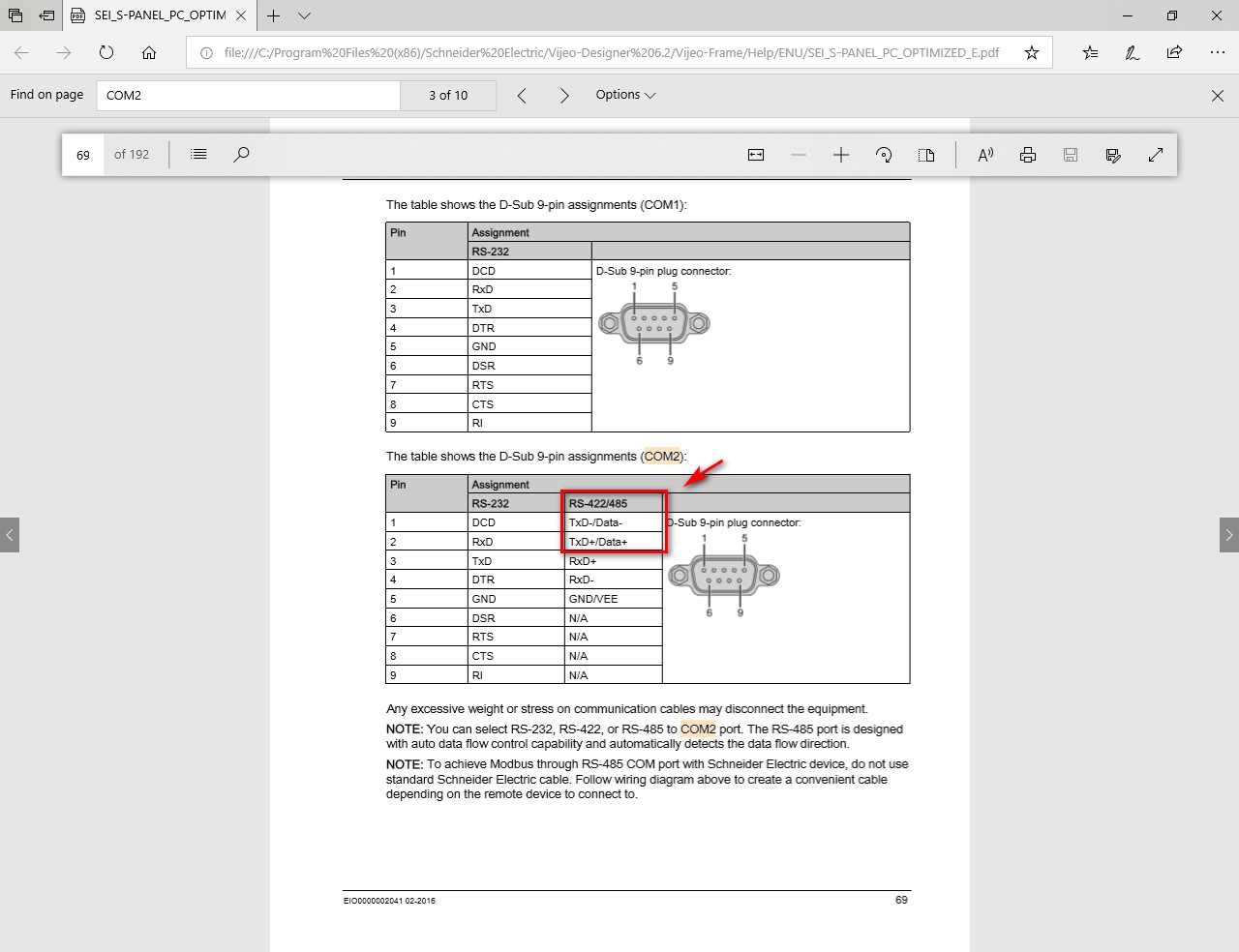

　　（1）COM2口的定义说明

　　可以看到这一页中对COM2作为RS485工作时9-pin的定义：1号引脚作为TxD-和Data-(内部短接)，2号引脚作为TxD+和Data+(内部短接)

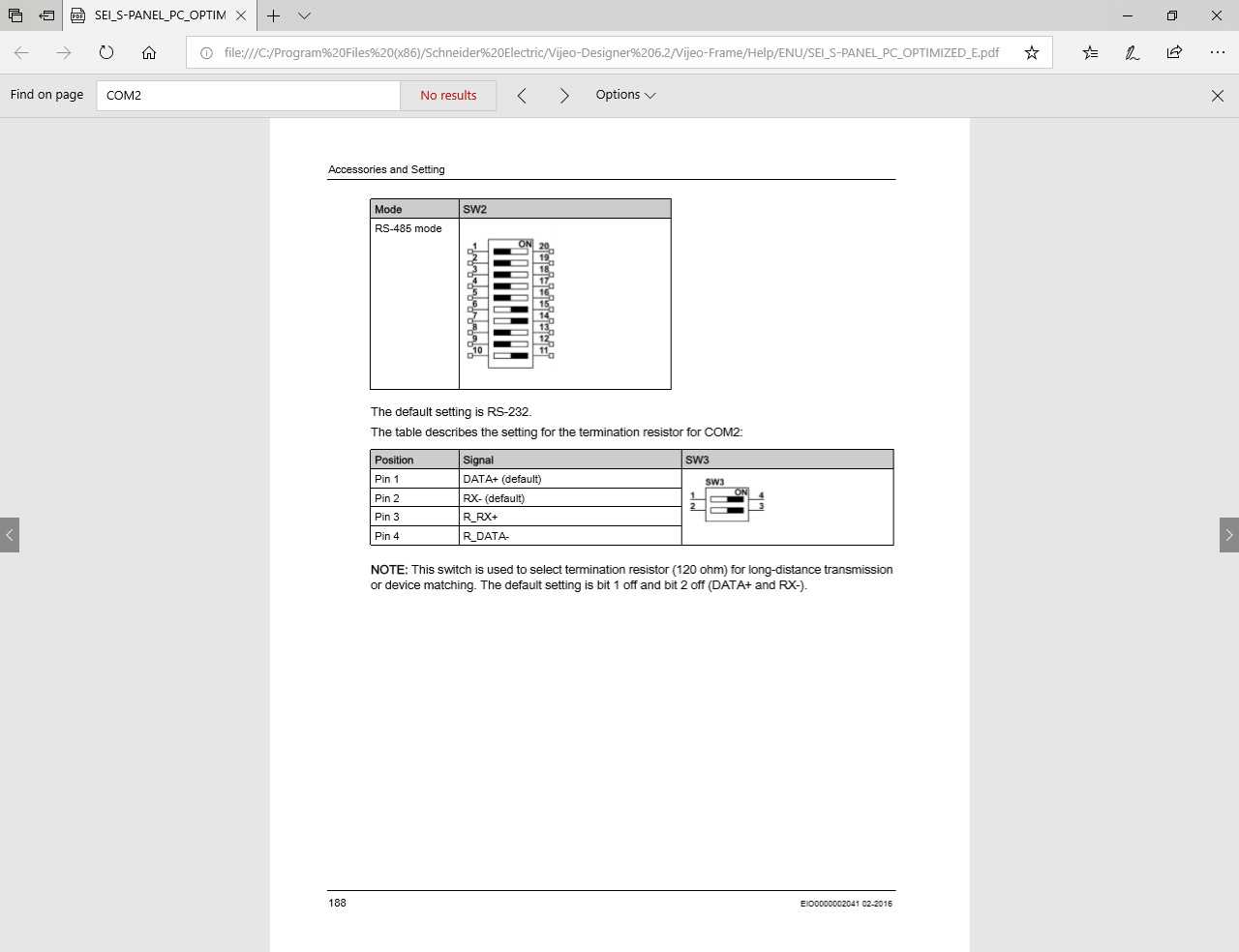

     （2）HMI设备切换COM2工作方式的拨码方法

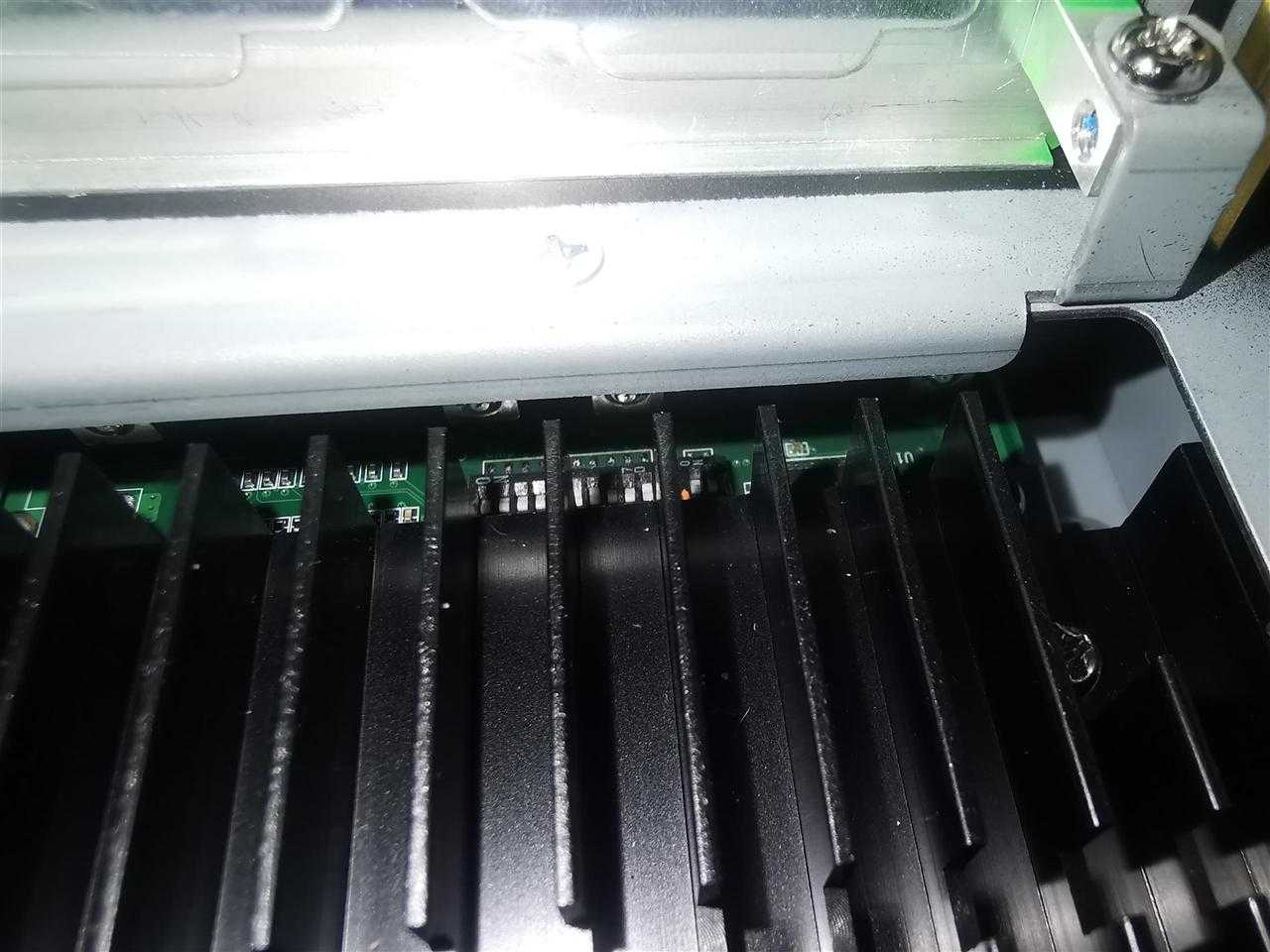

　　拆除PSOx7的后盖在一个小角落里可以看到可以对COM2口进行拨码的地方：

　　参照手册上的拨码方式，将拨片拨向手册上黑色的一侧。

　　2. 打开Unity Pro的手册

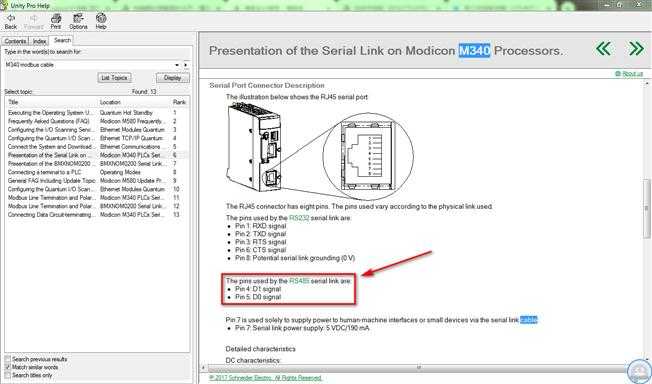

　　查找M340 对于RJ45引脚的定义。

　　在这里可以看到4，5号引脚对应是我们在1-（1）中对应的Data+和Data-。

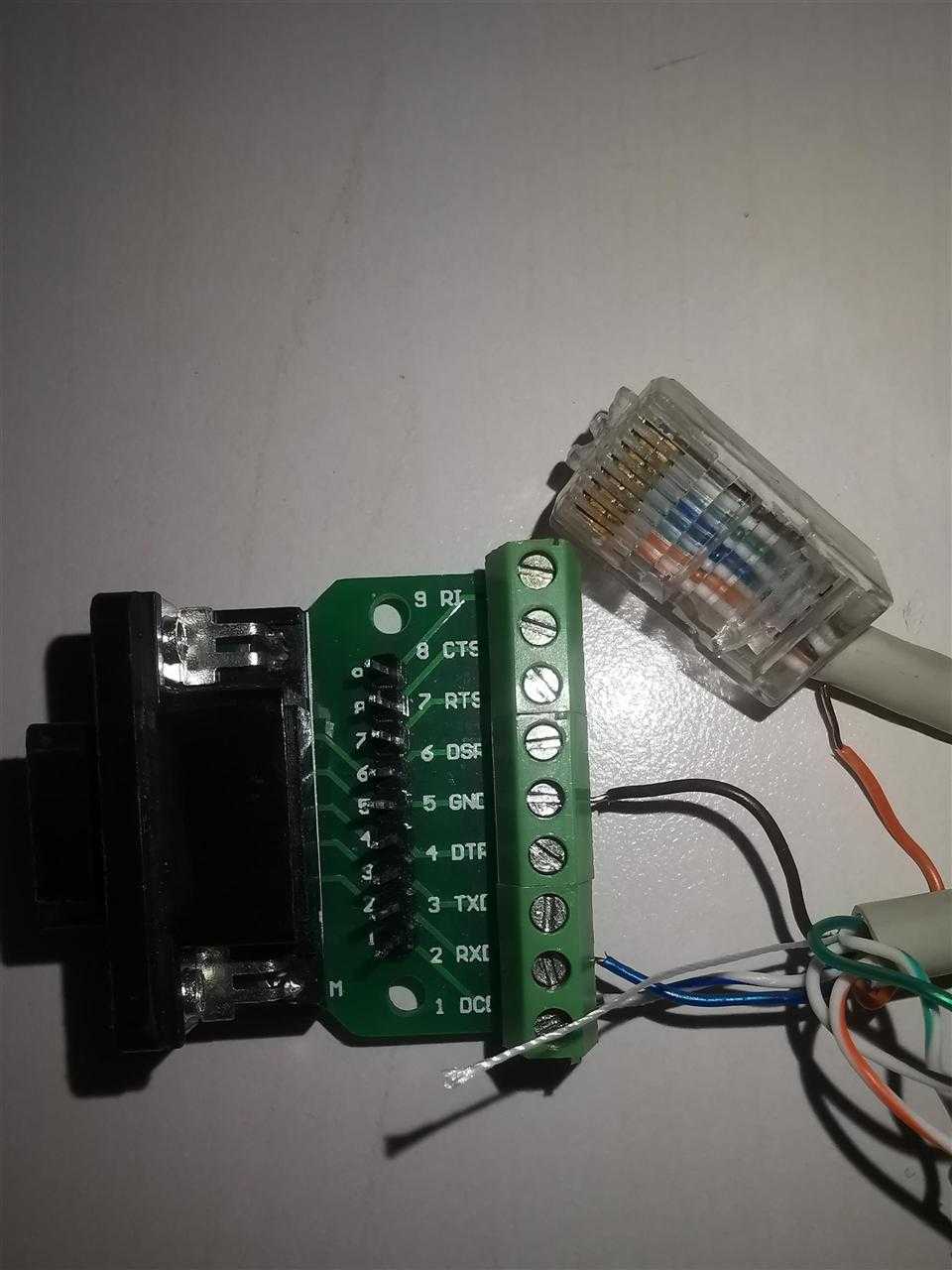

　　动手制作HMI与PLC的通讯线了。

　　1（9-Pin）《=》蓝白（RJ45）

　　2（9-Pin）《=》蓝（RJ45）

　    致此，我们就可以使用这根自制线进行PLC与HMI的通讯了。
