米尔STM32MP157系列开发板外设资源分享

时间：2019-09-03 13:09:27 阅读：93 评论：0 收藏：0 [点我收藏+]

作为ST官方合作伙伴，米尔电子基于STM32MP157处理器推出了开发套件MYD-YA157C，套件由核心板MYC-YA157C和底板MYB-YA157C组成，核心板与底板采用邮票孔焊接方式。这里给大家介绍STM32MP157系列开发板 MYB-YA157C底板的外设资源。
技术分享图片

为了满足各种产品设备的功能需要，MYB-YA157C提供了丰富的外设接口，能最大程度利用STM32MP157AAC处理器的资源并为工程师的硬件开发提供可靠的参考电路，以大大简化产品硬件的开发难度并缩短开发时间。

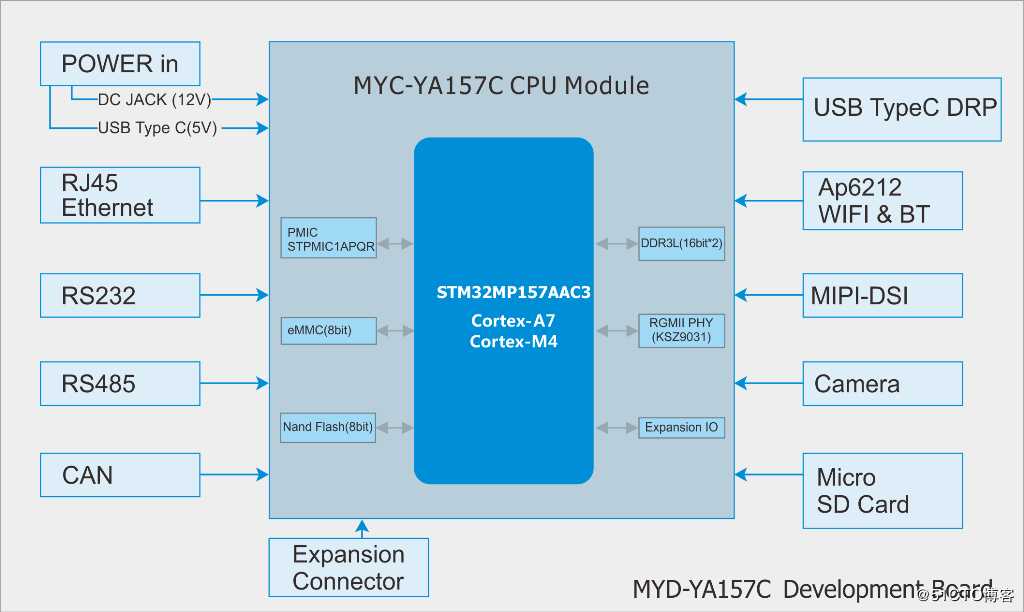

4.1 MYB-YA157C系统框图:
技术分享图片

图7 MYD-YA157C开发板系统框架图

4.2 MYB-YA157C外设接口资源说明：

功能	位号	说明
核心板接口	U1	邮票孔焊接
电源输入	J1	12V直流电源输入，2.1 DC接头
电源输入	J2	Type-C USB 5V 输入
USB Host	J4	USB Host
Ethernet	J3	10/100/1000Mbps以太网接口
TypeC USB	J5	TypeC DRP,USB2.0 High Speed。下载系统镜像或者存储

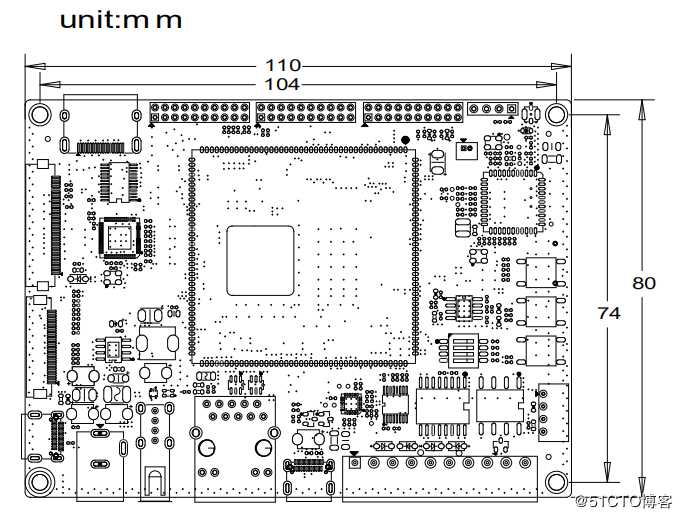

STM32MP157底板机械尺寸图：
技术分享图片

图8 MYB-YA157C机械尺寸图
