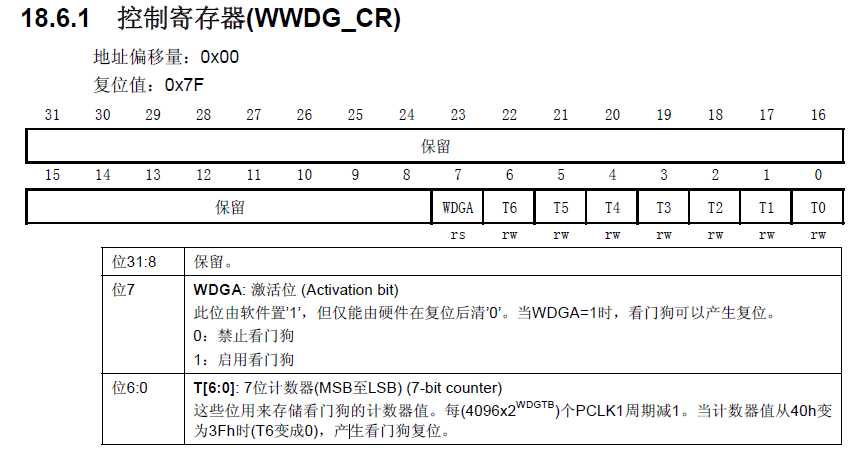

WWDG当前计数器的值以及激活位和WWDG_CR这个寄存器相关。如下图所示：
而STM32f10x的库函数提供了两种设置WWDG_CR[0:6]位的方式。
#define BIT_Mask = 0x7F
/** * @brief Sets the WWDG counter value. * @param Counter: specifies the watchdog counter value. * This parameter must be a number between 0x40 and 0x7F. * @retval None */ void WWDG_SetCounter(uint8_t Counter) { /* Check the parameters */ assert_param(IS_WWDG_COUNTER(Counter)); /* Write to T[6:0] bits to configure the counter value, no need to do a read-modify-write; writing a 0 to WDGA bit does nothing */ WWDG->CR = Counter & BIT_Mask; }
该方法直接将传入的Counter作为WWDG_CR寄存器里的值。
#define CR_WDGA_Set 0x80
/** * @brief Enables WWDG and load the counter value. * @param Counter: specifies the watchdog counter value. * This parameter must be a number between 0x40 and 0x7F. * @retval None */ void WWDG_Enable(uint8_t Counter) { /* Check the parameters */ assert_param(IS_WWDG_COUNTER(Counter)); WWDG->CR = CR_WDGA_Set | Counter; }
该方法将传入的Counter | 0x80（也就是WDGA为1）作为CR寄存器的值。
这样有一个潜在问题就是，我们在调用WWDG_Enable方法时，必须指定初始化的Counter。
我之前犯过这样的错误，我企图使用WWDG_Enable(0x80)来激活窗口看门狗，因为该函数名称是使能WWDG，但是发现板子一直在不断地重启，仔细分析发现调用WWDG_Enable(0x80)后WWDG->CR = CR_WDGA_Set | 0x80 = 0x80，于是WWDG_CR寄存器里的[0:6]变成了0，所以窗口看门狗疯狂复位。。
在此记录这个错误。。
