为了统计服务器在不同并发请求数下响应的处理速度，对每一个请求的耗时进行了记录，后面将每个请求通过散点图表示出来，查看响应的分布状态。
txt文档格式，读取到excel后的展示。
使用f.readlines() 按行读取，最终返回一个列表，每行内容为一个列表中的元素。
因为excel中图表x轴需要一个浮点数，在excel中1:00:00 时间格式转换为数值为0.04147，所以首先取时间里面最小和最大的时间转换为浮点数为后面图表的范围做准备。
使用xlsxwriter只能创建，不能读取和修改文件。
首先使用worksheet.write方法写入原始数据，再通过workbook.add_chart方法添加图表。
import xlsxwriter import datetime # 数据读取 def read_txt(): content=[] with open(‘./cptn1‘,‘r‘) as f: content_line=f.readlines() for content_row in content_line: content.append(content_row.strip(‘\n‘).split(‘,‘)) return content def min_max(content): # min=content[0][0].split(‘ ‘) # max=content[-1][0].split(‘ ‘) min=content[0][0].split(‘:‘) max=content[-1][0].split(‘:‘) print(min,max) result_min=list(map(int,min)) result_max=list(map(int,max)) hour = 0.04167 minute=0.0007 f_min=round(result_min[0]*hour+minute*result_min[1]-0.0001,5) f_max=round(result_max[0]*hour+minute*result_max[1]+0.0005,5) print(f_min,f_max) return f_min,f_max def writetoexcel(f_min,f_max): content=read_txt() # print(content) workbook=xlsxwriter.Workbook(‘point_chart.xlsx‘) worksheet=workbook.add_worksheet(‘服务耗时统计‘) worksheet.set_column(‘A:A‘, 20) headings=[‘时间‘,‘总耗时‘,‘服务耗时‘] # 粗体形式 bold=workbook.add_format({‘bold‘:True}) time_formats=workbook.add_format({‘num_format‘:‘hh:mm:ss‘}) # 首行标题添加 worksheet.write(‘A1‘,headings[0],bold) worksheet.write(‘B1‘,headings[1],bold) worksheet.write(‘C1‘,headings[2],bold) # 内容 col=0 row=1 for content_line in content: # 时间 date_time=datetime.datetime.strptime(content_line[0],‘%H:%M:%S‘) worksheet.write_datetime(row,col,date_time,time_formats) # 总耗时 worksheet.write_number(row,col+1,int(content_line[1])) # 服务耗时 worksheet.write_number(row,col+2,int(content_line[2])) row+=1 # 图表添加 chart=workbook.add_chart({‘type‘:‘scatter‘}) # straight_with_markers # straight # smooth_with_markers # smooth chart.set_size({‘width‘:700, ‘height‘:500}) chart.add_series({ ‘name‘:[‘服务耗时统计‘,0,1], ‘categories‘:[‘服务耗时统计‘,1,0,row,0], ‘values‘:[‘服务耗时统计‘,1,1,row,1], ‘marker‘: {‘type‘: ‘circle‘, ‘size‘:2}, }) chart.add_series({ ‘name‘: [‘服务耗时统计‘, 0, 2], ‘categories‘:[‘服务耗时统计‘,1,0,row,0], ‘values‘:[‘服务耗时统计‘,1,2,row,2], ‘marker‘: {‘type‘: ‘circle‘, ‘size‘:2}, }) chart.set_x_axis({ ‘name‘:‘时间刻度‘, ‘min‘:f_min, ‘max‘:f_max, }) chart.set_y_axis({ ‘name‘:‘响应时间(ms)‘, }) worksheet.insert_chart(‘F1‘,chart) workbook.close() print(‘done‘) if __name__==‘__main__‘: content=read_txt() min,max=min_max(content) writetoexcel(min,max)

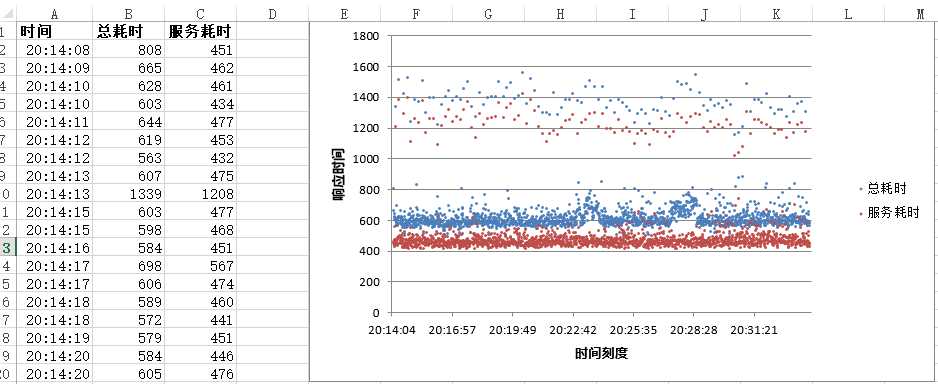

最终效果图：
