VLAN基础设置——实验篇

在之前的理论篇之后：https://blog.51cto.com/14481836/2427908
我们将进行vlan的配置实验

实验开始

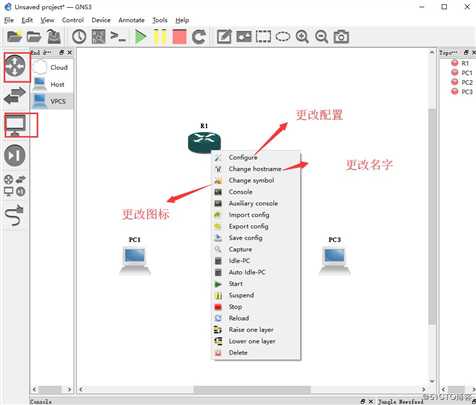

首先打开GNS3，拖入一个路由设备和三台PC机，如图：

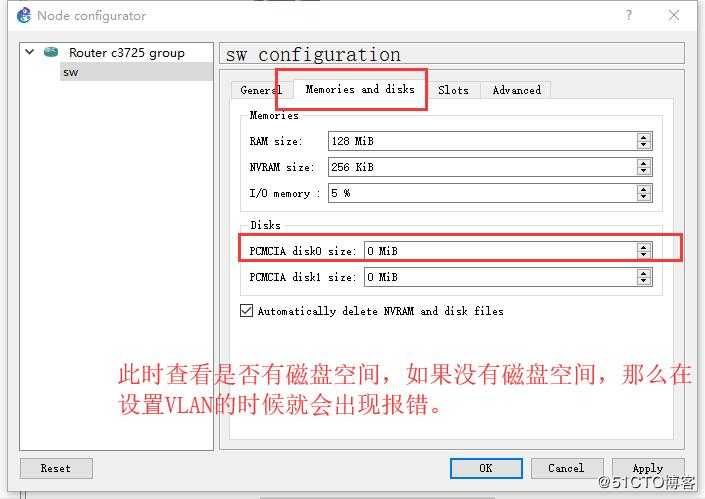

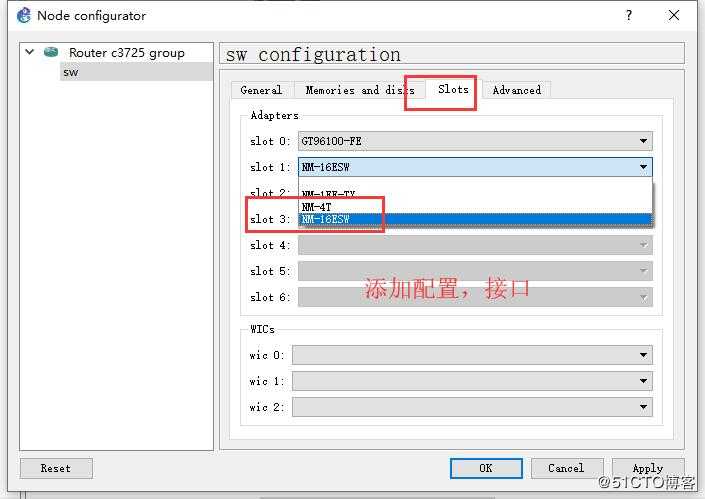

添加路由的单板，以及配置磁盘容量。

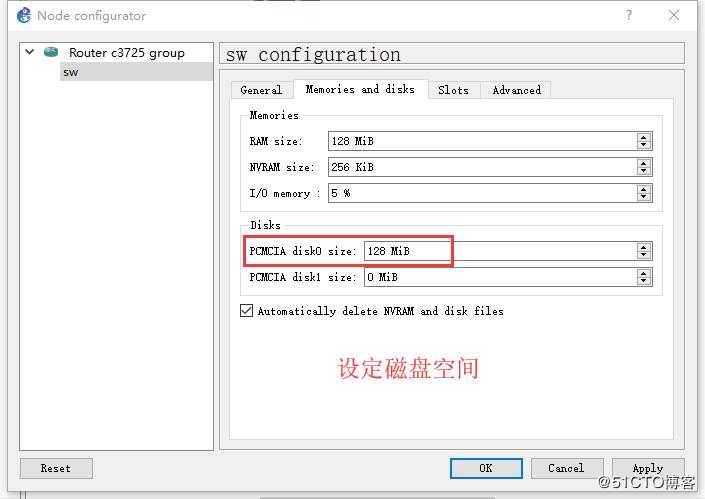

需要注意的是，一定要设置磁盘空间，否则在设置VLAN的时候会出现报错

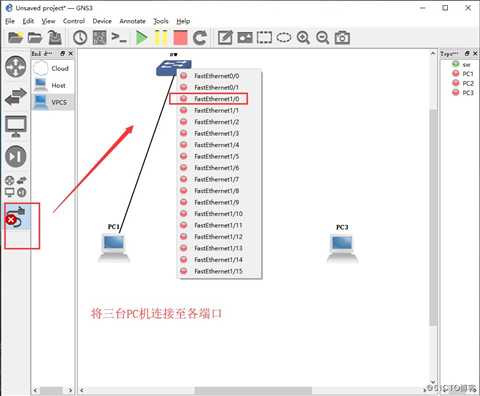

将三台PC机与路由连接，分别连为f1/0 f1/1 f1/2

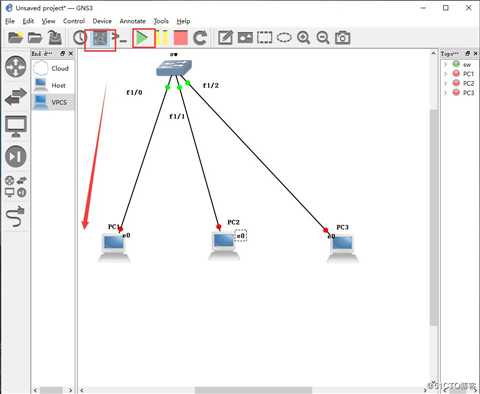

点击显示各个端口名称，并开启

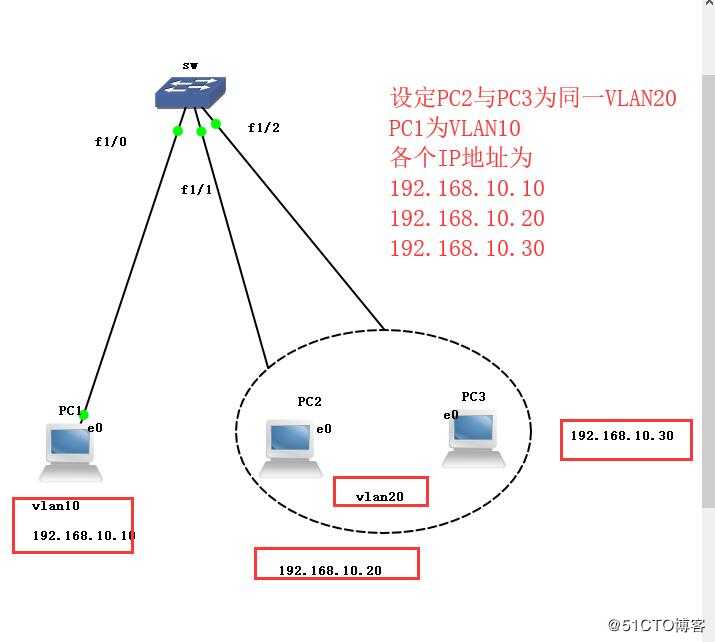

此时我们为设定PC机的VLAN和IP地址，设定PC2和PC3属于同一VLAN，如图：

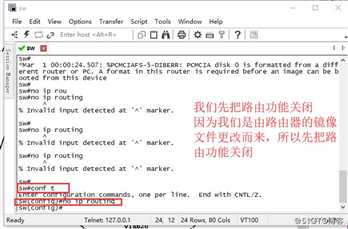

双击打开路由，我们先把路由功能关闭，因为我们是由路由器镜像文件更改而来，所以先把路由功能关闭

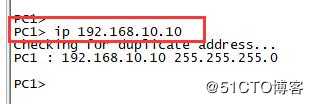

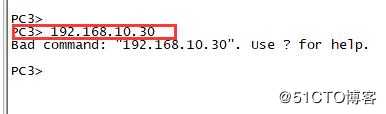

再设置PC123的IP地址，如图：



此时打开PC1，检查是否连接

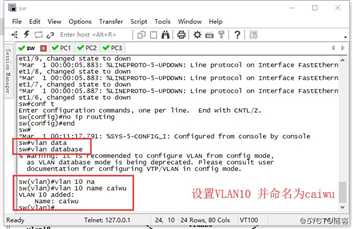

再点开SW，可以设置VLAN10，并命名为caiwu。此时需要输入的命令为：datebase
vlan10 name caiwu
如图：

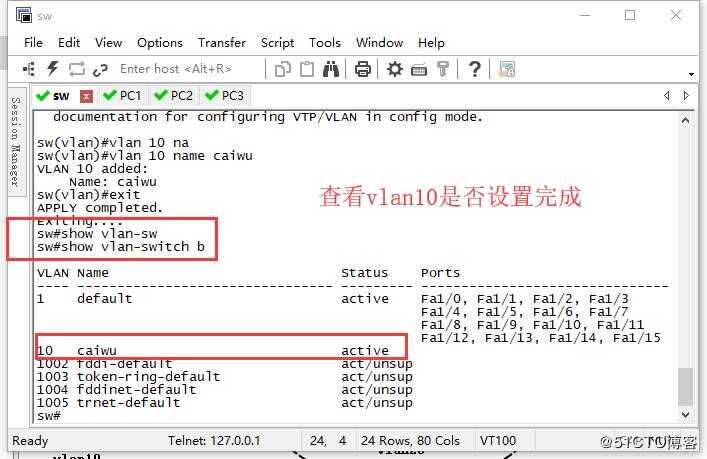

此时可以查看vlan10是否完成设置，注意模式！如图

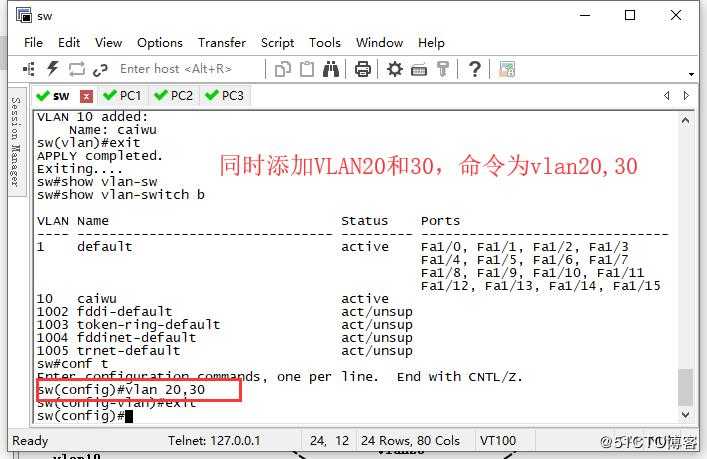

同理，我们可以添加VLAN20和30，命令为vlan 20,30 如图：

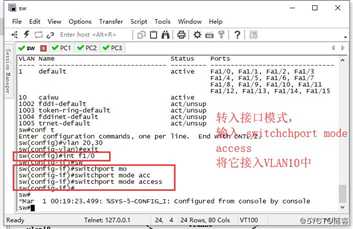

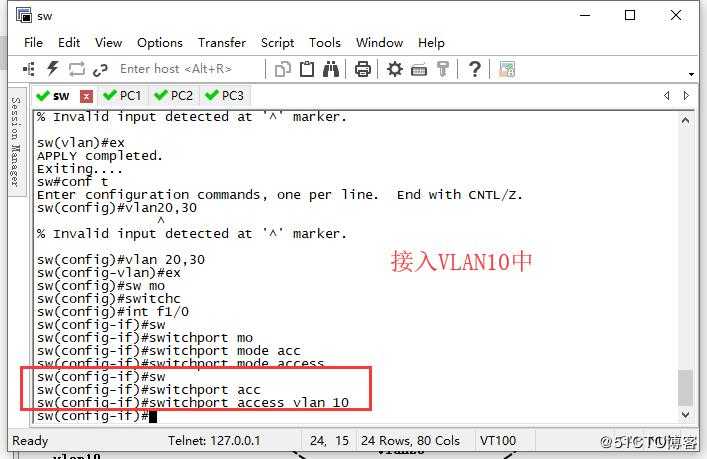

现在我们已经设置完成，需要将端口接入vlan中。我们应进入接口模式进行接入，如图：

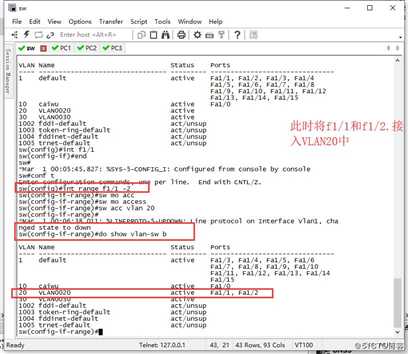

同理，我们将f1/1和f1/2接入vlan20中，如图：

这里我们用到一条命令：int range f1/1 -2

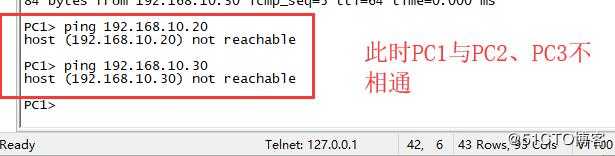

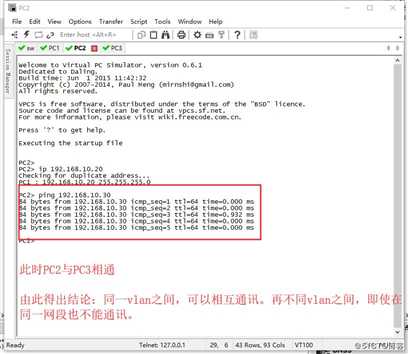

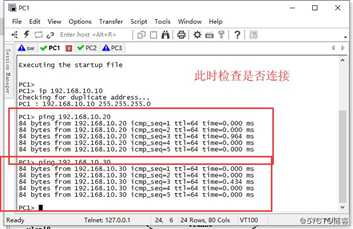

到此我们已经把基本配置，设置完成，现在我们来看一下PC123互联互通情况！如图：

由此得出结论：同一VLAN之间，可以相互通讯。而不同VLAN之间，即使在同一网段也不能通讯。
