三层交换机实验

时间：2019-08-08 21:56:22      阅读：102      评论：0      收藏：0      [点我收藏+]
一、实验环境；GNS3-1.3.10
二、实验目的：通过三层交换实现不同VLAN的互联互通。
三、实验步骤：

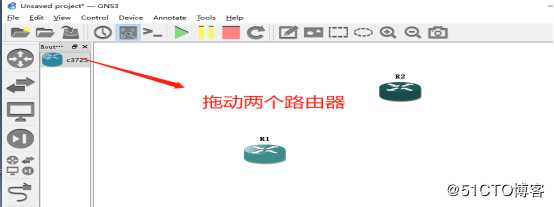

1、打开GNS3，拖两个路由器到工作区。
技术分享图片

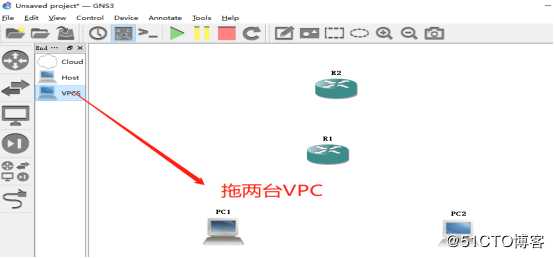

2、再拖两台VPC到工作区。
技术分享图片

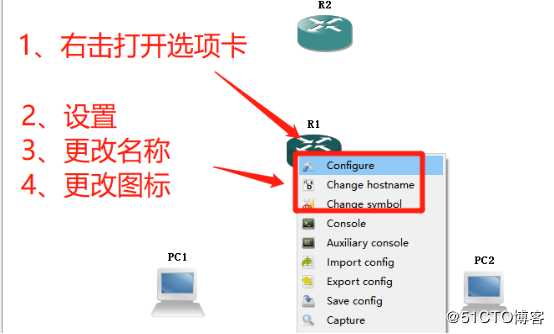

3、右击路由器图标打开选项卡，将名称分别改为SW1和SW2。
技术分享图片
4、将SW1设定128MiB的内存。
技术分享图片

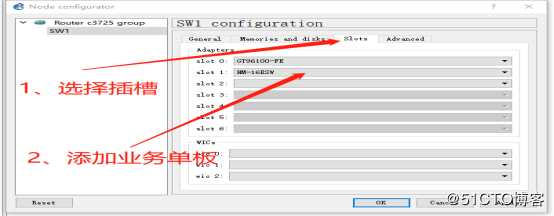

5、给SW1添加二层业务单板。
技术分享图片

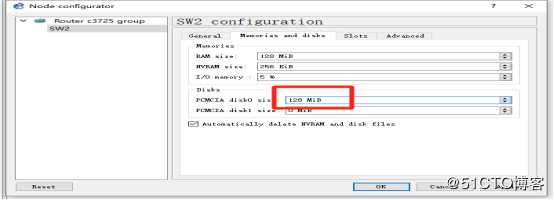

6、给SW2设定内存为128MiB。
技术分享图片

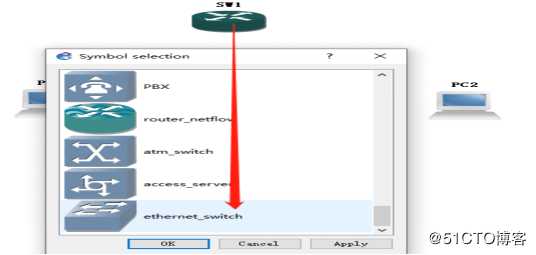

7、将SW1的图标换成交换机图标。
技术分享图片

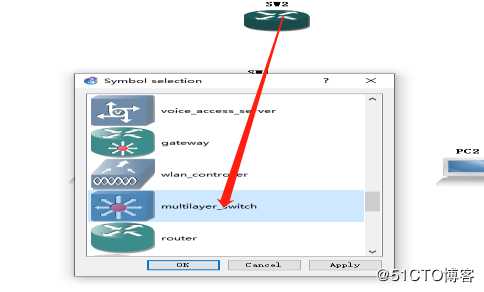

8、将SW2图标换成三层交换机图标。
技术分享图片

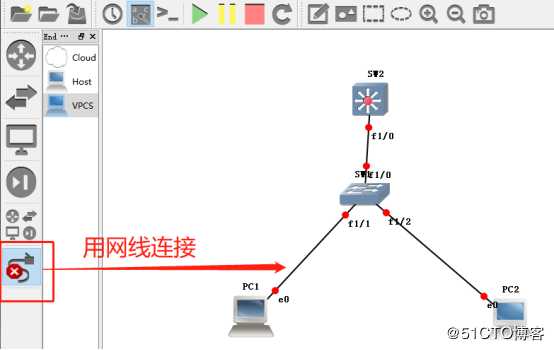

9、使用网线将善有善报连接在一起。
技术分享图片

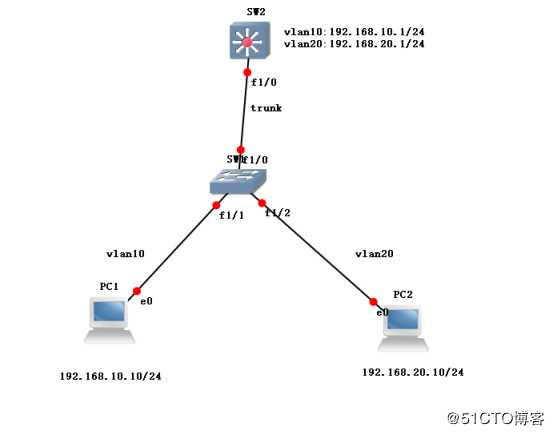

10、规划PC机IP地址、vlan范围以及vlan的网关。
技术分享图片

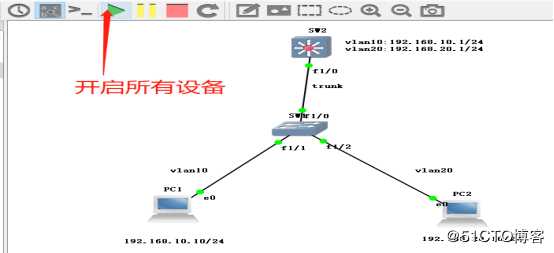

11、点击开启所有设备。
技术分享图片

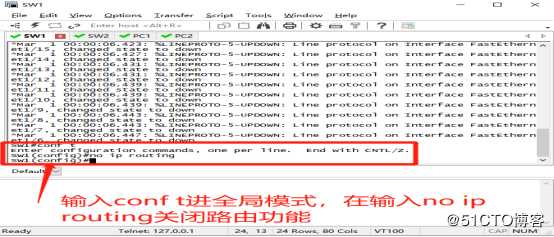

12、在SW1的选项卡里 输入conf（空格）t进全局模式，然后输入no（空格）ip（空格）routing关闭路由功能。
技术分享图片
13、输入vlan（空格）10,20创建两个vlan。
技术分享图片

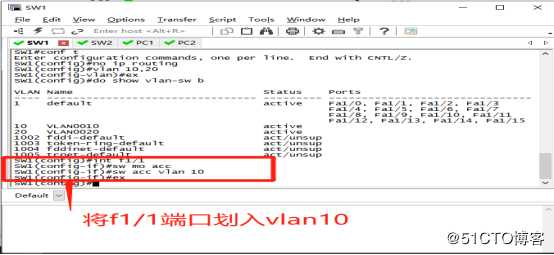

14、输入int（空格）f1/1进入端口模式，输入sw（空格）mo（空格）acc进入接入链路，再输入sw（空格）acc（空格）vlan（空格）10将1/1端口划入vlan10。
技术分享图片

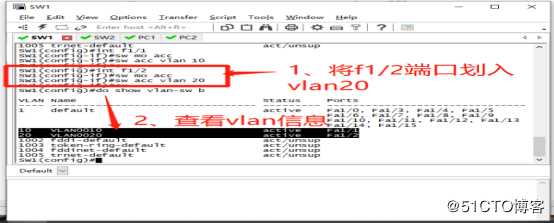

15、同上述一样将1/2打开划入vlan20，然后查看vlan信息。
技术分享图片

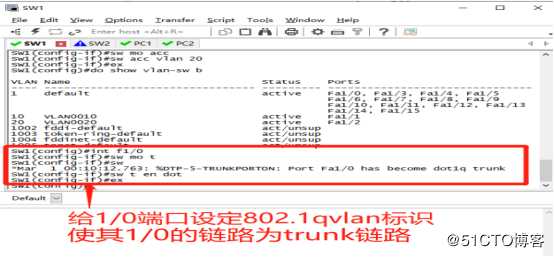

16、进入1/0端口模式，输入sw（空格）mo（空格）t将1/0端口的链路设定为trunk链路，再输入sw（空格）t（空格）en（空格）dot绑定8.2.1qVLAN标识。
技术分享图片

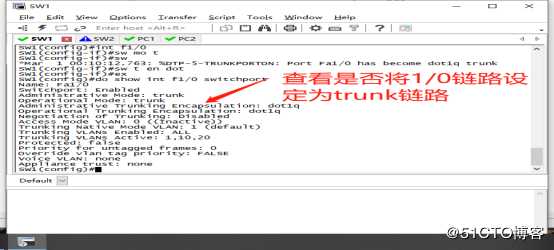

17、查看一下1/0 的链路是否被设定为trunk链路。
技术分享图片

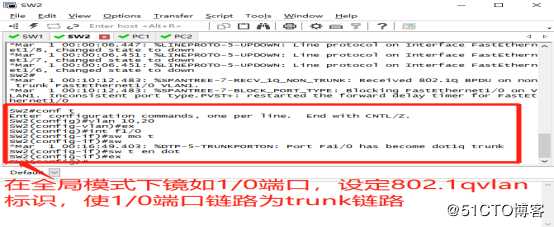

18、在SW2选项卡里将1/0打开的链路设定为trunk链路，并绑定802.1qVLAN标识。
技术分享图片

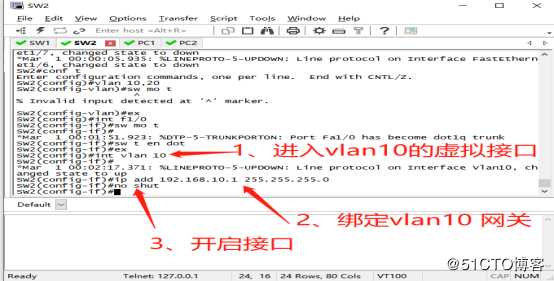

19、进入vlan10 的虚拟接口绑定网关，并开启接口。
技术分享图片

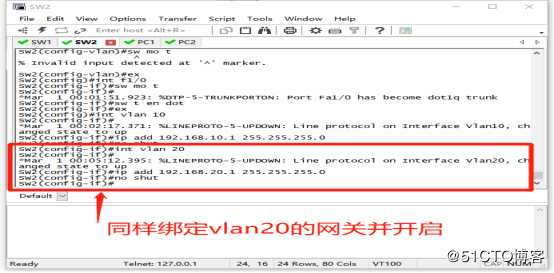

20、同样绑定vlan20的网关并开启接口。
技术分享图片

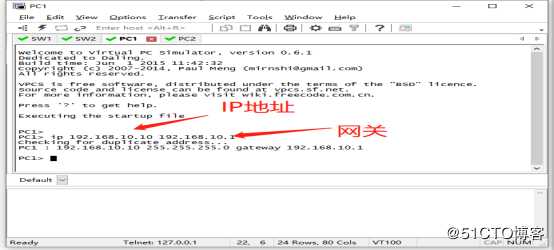

21、打开PC1 的选项卡，配置IP地址和网关。
技术分享图片

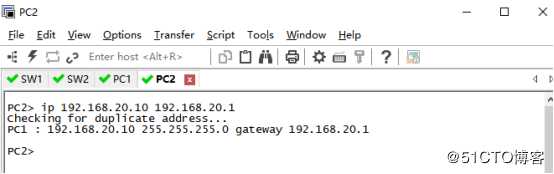

22、打开PC2 的选项卡，配置IP地址和网关。
技术分享图片

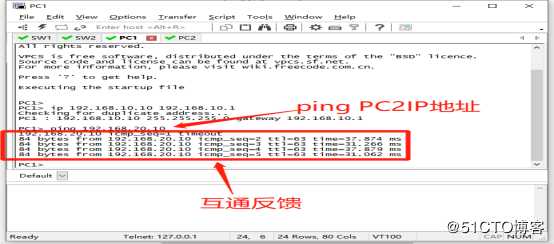

23、用PC输入ping PC2 的IP地址，可以看到来自PC2的反馈信息。
技术分享图片
此次实验到这里是成功的，感谢阅览！
