VLAN划分实验

时间：2019-08-08 20:32:25      阅读：110      评论：0      收藏：0      [点我收藏+]
一、实验环境：GNS3-1.3.10
二、实验步骤：

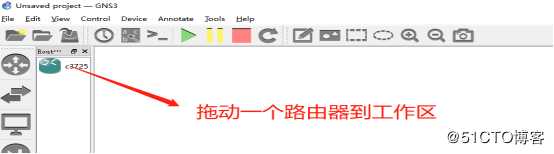

1、打开GNS3 ，拖动路由器到工作区。
技术分享图片

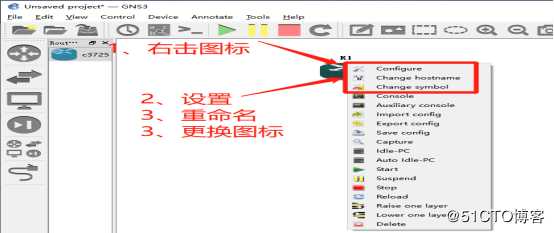

2、右击路由器图标打开选项卡。
技术分享图片

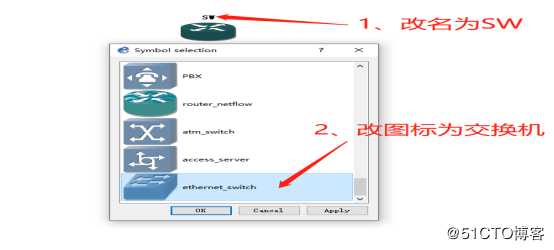

3、将路由器改名为SW，并将图标换成交换机的图标。
技术分享图片

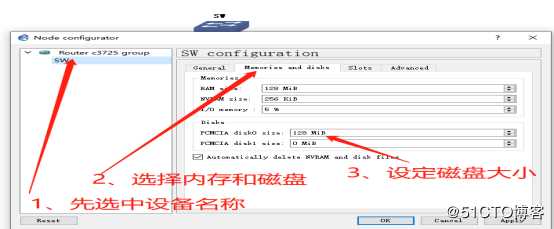

4、将交换机配设置成128MIB内存。
技术分享图片

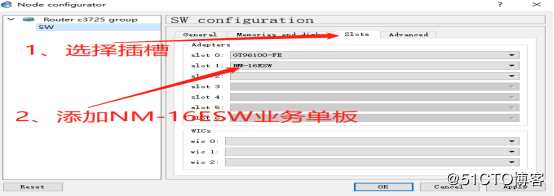

5、给交换机添加二层业务单板。
技术分享图片

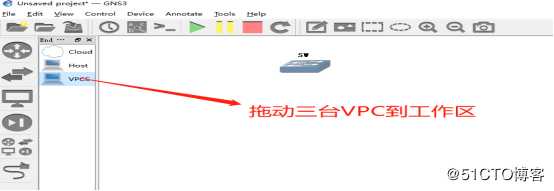

6、拖动三台VPC到工作区。
技术分享图片

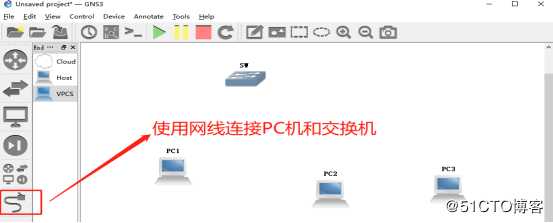

7、选择网线将潘长江和交换机连接在一起。
技术分享图片

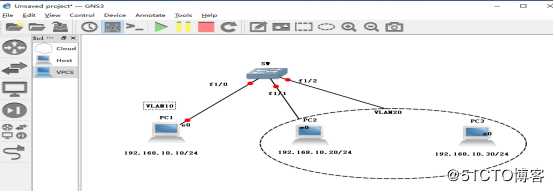

8、规划VLAN范围以及PC机的IP地址。
技术分享图片

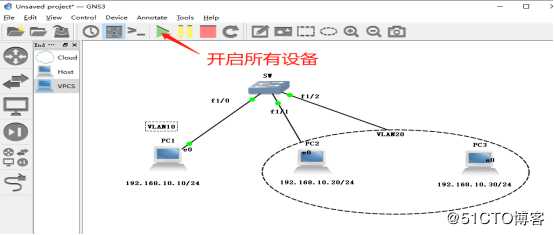

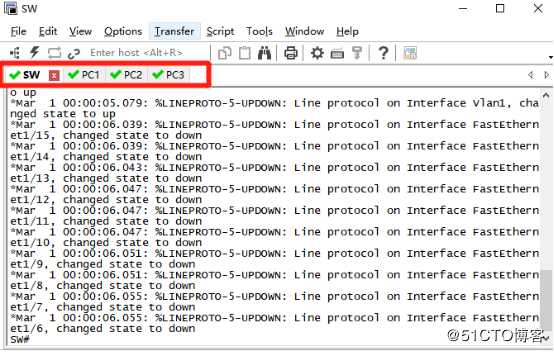

9、点击开启所有设备。
技术分享图片
10、双击打开所有设备的选项卡。
技术分享图片

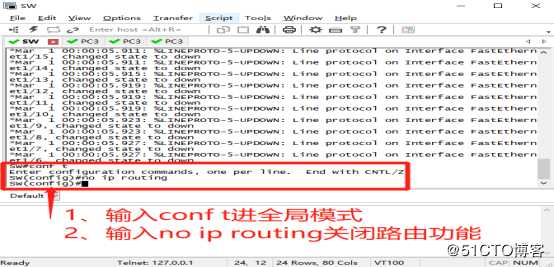

11、在交换机的选项卡里输入conf（空格）t进入全局模式，再输入no（空格）ip（空格）routing关闭路由功能。
技术分享图片

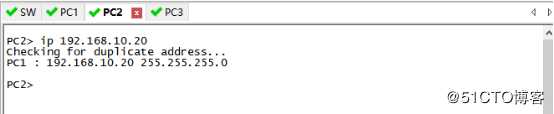

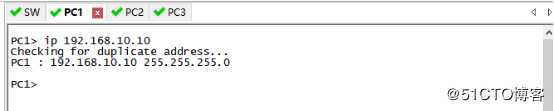

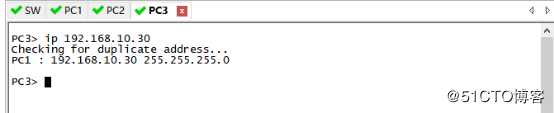

12、配置三台PC机的IP地址。
技术分享图片
技术分享图片
技术分享图片

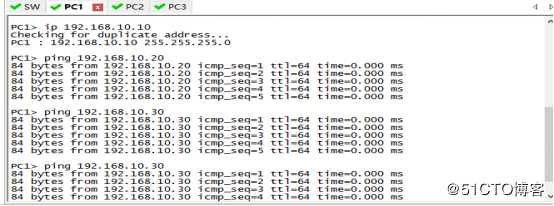

13、用PC1ping另外两台PC机，能够互联互通。

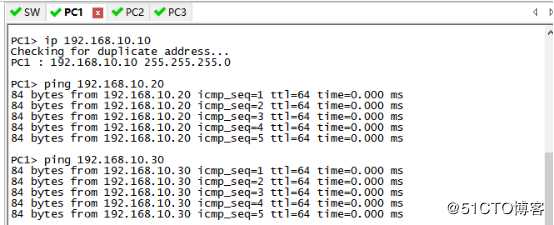

技术分享图片

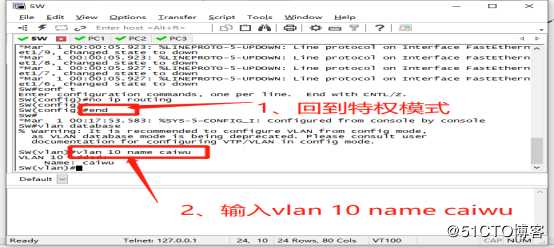

14、在交换机选项卡里输入end回到特权模式，输入vlan（空格）10（空格）name（空格）caiwu来建立一个vlan并命名该vlan。
技术分享图片

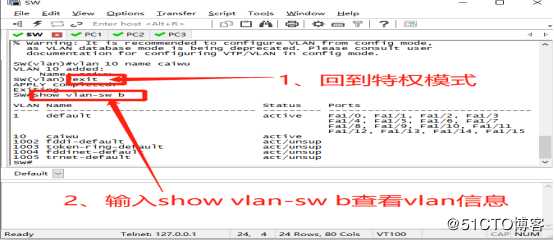

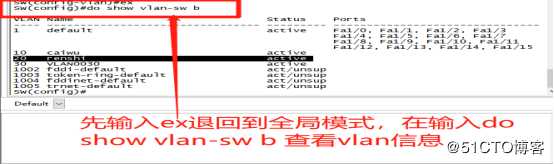

15、输入exit回到特权模式，在输入show（空格）vlan-sw（空格）b查看vlan信息。
技术分享图片

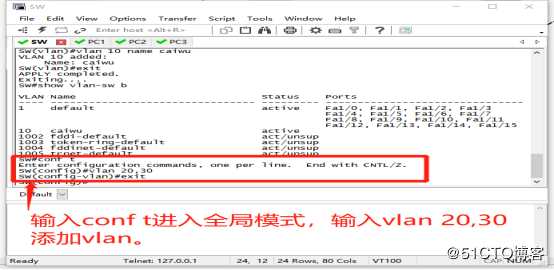

16、输入conf（空格）t进入全局模式，输入vlan（空格）20,30添加两个vlan。
技术分享图片

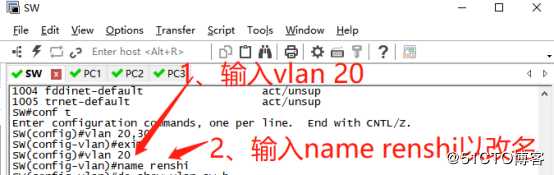

17、回到全局模式下输入vlan（空格）20，在输入name（空格）renshi以重命名vlan20。
技术分享图片
18、回到全局模式下查看是否修改成功。
技术分享图片

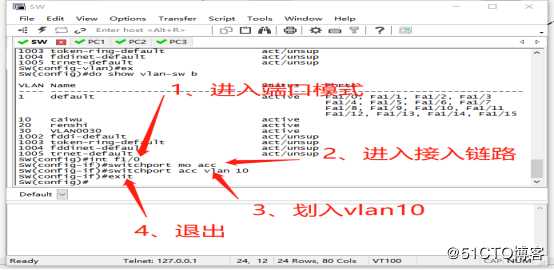

19、将f1/0打开划入vlan 10。
技术分享图片

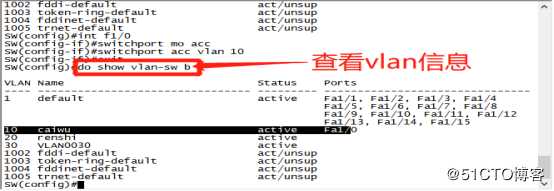

20、查看f1/0是否划入vlan10。
技术分享图片

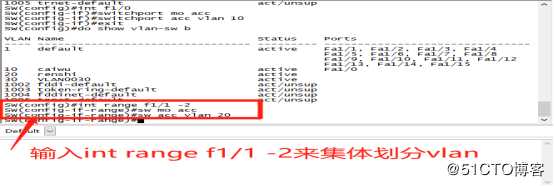

21、输入int（空格）range（空格）f1/1（空格）/2然后按照如图输入缩写将f1/1和f1/2集体划入vlan20。
技术分享图片

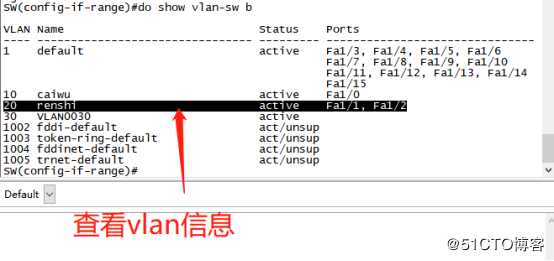

22、查看是否正确划入vlan20。
技术分享图片

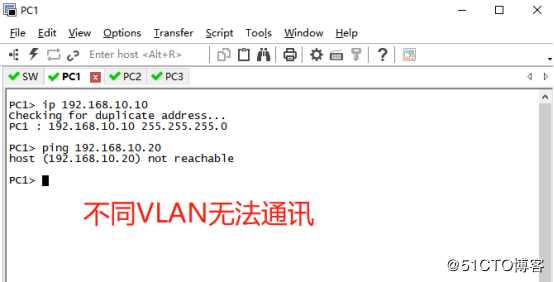

23、用PC1pingPC2，发现无法通信。
技术分享图片
24、用PC2pingPC3，发现是能够互联互通的。
技术分享图片
到这了vlan划分实验就完成了，感谢阅览！
