Qt编写自定义控件45-柱状标尺控件

一、前言

这个控件写了很久了，是最早期的一批控件中的一个，和温度计控件类似，都是垂直的进度条，可以设置不同的背景颜色，左侧的刻度也可以自由设定，还提供了动画效果，其实就是开启定时器慢慢的进度到设定的目标值，如果设定的值比当前值大，则递增，反之递减。由于当时的qpainter绘制功底还不够如火纯情，所以当时的刻度尺部分都是定死的字体大小，并不会随着控件变化而增大。

二、实现的功能

• 1:可设置精确度(小数点后几位)和间距
• 2:可设置背景色/柱状颜色/线条颜色
• 3:可设置长线条步长及短线条步长
• 4:可启用动画及设置动画步长
• 5:可设置范围值
• 6:支持负数刻度值

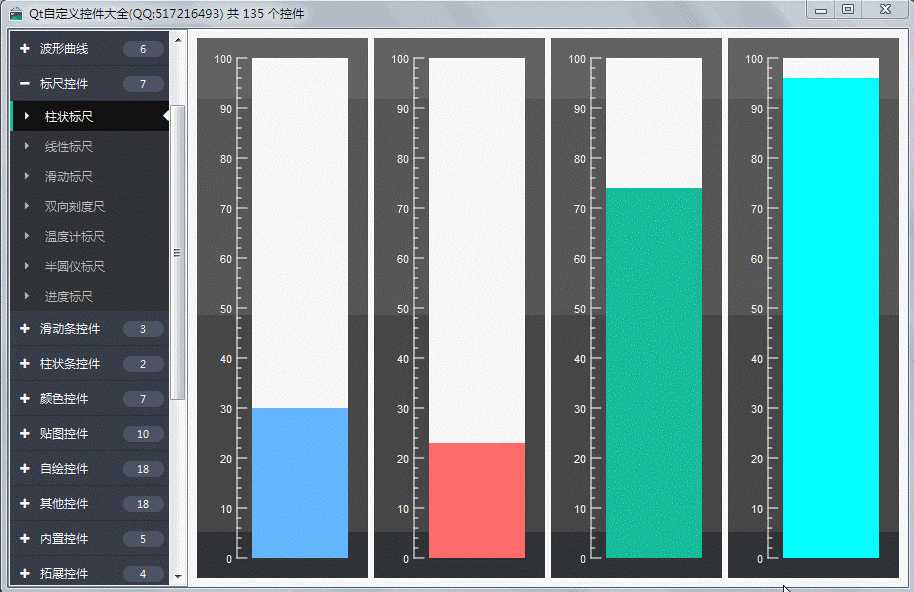

三、效果图

四、头文件代码

#ifndef RULERBAR_H
#define RULERBAR_H

/**
 * 柱状标尺控件 作者:feiyangqingyun(QQ:517216493) 2016-10-28
 * 本控件来源于网络(原作者:kimtaikee(http://www.qtcn.org/bbs/read-htm-tid-33693-ds-1.html#tpc))
 * 1:可设置精确度(小数点后几位)和间距
 * 2:可设置背景色/柱状颜色/线条颜色
 * 3:可设置长线条步长及短线条步长
 * 4:可启用动画及设置动画步长
 * 5:可设置范围值
 * 6:支持负数刻度值
 */

#include <QWidget>

#ifdef quc
#if (QT_VERSION < QT_VERSION_CHECK(5,7,0))
#include <QtDesigner/QDesignerExportWidget>
#else
#include <QtUiPlugin/QDesignerExportWidget>
#endif

class QDESIGNER_WIDGET_EXPORT RulerBar : public QWidget
#else
class RulerBar : public QWidget
#endif

{
    Q_OBJECT
    Q_PROPERTY(double minValue READ getMinValue WRITE setMinValue)
    Q_PROPERTY(double maxValue READ getMaxValue WRITE setMaxValue)
    Q_PROPERTY(double value READ getValue WRITE setValue)
    Q_PROPERTY(int precision READ getPrecision WRITE setPrecision)

    Q_PROPERTY(int longStep READ getLongStep WRITE setLongStep)
    Q_PROPERTY(int shortStep READ getShortStep WRITE setShortStep)
    Q_PROPERTY(int space READ getSpace WRITE setSpace)

    Q_PROPERTY(bool animation READ getAnimation WRITE setAnimation)
    Q_PROPERTY(double animationStep READ getAnimationStep WRITE setAnimationStep)

    Q_PROPERTY(QColor bgColorStart READ getBgColorStart WRITE setBgColorStart)
    Q_PROPERTY(QColor bgColorEnd READ getBgColorEnd WRITE setBgColorEnd)
    Q_PROPERTY(QColor lineColor READ getLineColor WRITE setLineColor)
    Q_PROPERTY(QColor barBgColor READ getBarBgColor WRITE setBarBgColor)
    Q_PROPERTY(QColor barColor READ getBarColor WRITE setBarColor)

public:
    explicit RulerBar(QWidget *parent = 0);
    ~RulerBar();

protected:
    void paintEvent(QPaintEvent *);
    void drawBg(QPainter *painter);
    void drawRuler(QPainter *painter);
    void drawBarBg(QPainter *painter);
    void drawBar(QPainter *painter);

private:
    double minValue;                //最小值
    double maxValue;                //最大值
    double value;                   //目标值
    int precision;                  //精确度,小数点后几位

    int longStep;                   //长线条等分步长
    int shortStep;                  //短线条等分步长
    int space;                      //间距

    bool animation;                 //是否启用动画显示
    double animationStep;           //动画显示时步长

    QColor bgColorStart;            //背景渐变开始颜色
    QColor bgColorEnd;              //背景渐变结束颜色
    QColor lineColor;               //线条颜色
    QColor barBgColor;              //柱状背景色
    QColor barColor;                //柱状颜色

    bool reverse;                   //是否倒退
    double currentValue;            //当前值
    QTimer *timer;                  //定时器绘制动画
    QRectF barRect;                 //柱状图区域

private slots:
    void updateValue();

public:
    double getMinValue()            const;
    double getMaxValue()            const;
    double getValue()               const;
    int getPrecision()              const;

    int getLongStep()               const;
    int getShortStep()              const;
    int getSpace()                  const;

    bool getAnimation()             const;
    double getAnimationStep()       const;

    QColor getBgColorStart()        const;
    QColor getBgColorEnd()          const;
    QColor getLineColor()           const;
    QColor getBarBgColor()          const;
    QColor getBarColor()            const;

    QSize sizeHint()                const;
    QSize minimumSizeHint()         const;

public Q_SLOTS:
    //设置最大最小值-范围值
    void setRange(double minValue, double maxValue);
    void setRange(int minValue, int maxValue);

    //设置最大最小值
    void setMinValue(double minValue);
    void setMaxValue(double maxValue);

    //设置目标值
    void setValue(double value);
    void setValue(int value);

    //设置精确度
    void setPrecision(int precision);
    //设置线条等分步长
    void setLongStep(int longStep);
    void setShortStep(int shortStep);
    //设置间距
    void setSpace(int space);

    //设置是否启用动画显示
    void setAnimation(bool animation);
    //设置动画显示的步长
    void setAnimationStep(double animationStep);

    //设置背景颜色
    void setBgColorStart(const QColor &bgColorStart);
    void setBgColorEnd(const QColor &bgColorEnd);
    //设置线条颜色
    void setLineColor(const QColor &lineColor);
    //设置柱状颜色
    void setBarBgColor(const QColor &barBgColor);
    void setBarColor(const QColor &barColor);

Q_SIGNALS:
    void valueChanged(double value);
};

#endif // RULERBAR_H

五、核心代码

void RulerBar::paintEvent(QPaintEvent *)
{
    //绘制准备工作,启用反锯齿
    QPainter painter(this);
    painter.setRenderHints(QPainter::Antialiasing | QPainter::TextAntialiasing);

    //绘制背景
    drawBg(&painter);
    //绘制标尺
    drawRuler(&painter);
    //绘制柱状背景
    drawBarBg(&painter);
    //绘制柱状
    drawBar(&painter);
}

void RulerBar::drawBg(QPainter *painter)
{
    painter->save();
    painter->setPen(Qt::NoPen);
    QLinearGradient bgGradient(QPointF(0, 0), QPointF(0, height()));
    bgGradient.setColorAt(0.0, bgColorStart);
    bgGradient.setColorAt(1.0, bgColorEnd);
    painter->setBrush(bgGradient);
    painter->drawRect(rect());
    painter->restore();
}

void RulerBar::drawRuler(QPainter *painter)
{
    painter->save();
    painter->setPen(lineColor);

    //绘制纵向标尺线 20的长度为刻度尺文字的宽度
    double initX = space + 20;
    double initY = space;
    QPointF topPot(initX, initY);
    QPointF bottomPot(initX, height() - space);
    painter->drawLine(topPot, bottomPot);

    //绘制纵向标尺刻度
    double length = height() - 2 * space;
    //计算每一格移动多少
    double increment = length / (maxValue - minValue);
    //长线条短线条长度
    int longLineLen = 10;
    int shortLineLen = 7;

    //根据范围值绘制刻度值及刻度值
    for (int i = maxValue; i >= minValue; i = i - shortStep) {
        if (i % longStep == 0) {
            QPointF leftPot(initX + longLineLen, initY);
            QPointF rightPot(initX, initY);
            painter->drawLine(leftPot, rightPot);

            QString strValue = QString("%1").arg((double)i, 0, 'f', precision);
            double fontWidth = painter->fontMetrics().width(strValue);
            double fontHeight = painter->fontMetrics().height();
            QPointF textPot(initX - fontWidth - 5, initY + fontHeight / 3);
            painter->drawText(textPot, strValue);
        } else {
            if (i % (longStep / 2) == 0) {
                shortLineLen = 7;
            } else {
                shortLineLen = 4;
            }

            QPointF leftPot(initX + shortLineLen, initY);
            QPointF rightPot(initX, initY);
            painter->drawLine(leftPot, rightPot);
        }

        initY += increment * shortStep;
    }

    painter->restore();
}

void RulerBar::drawBarBg(QPainter *painter)
{
    painter->save();
    painter->setPen(Qt::NoPen);

    //20的长度为刻度尺文字的宽度 15为刻度尺到柱状图的宽度
    double initX = space + 20 + 15;
    QPointF topLeftPot(initX, space);
    QPointF bottomRightPot(width() - space , height() - space);
    barRect = QRectF(topLeftPot, bottomRightPot);

    painter->setBrush(barBgColor);
    painter->drawRect(barRect);
    painter->restore();
}

void RulerBar::drawBar(QPainter *painter)
{
    painter->save();
    painter->setPen(Qt::NoPen);

    double barHeight = barRect.height();
    double increment = (double)barHeight / (maxValue - minValue);
    double initY = (currentValue - minValue) * increment;

    QPointF topLeftPot(barRect.topLeft().x(), barRect.bottomLeft().y() - initY);
    QPointF bottomRightPot(barRect.bottomRight());
    QRectF currentRect(topLeftPot, bottomRightPot);

    painter->setBrush(barColor);
    painter->drawRect(currentRect);
    painter->restore();
}

六、控件介绍

1. 超过150个精美控件，涵盖了各种仪表盘、进度条、进度球、指南针、曲线图、标尺、温度计、导航条、导航栏，flatui、高亮按钮、滑动选择器、农历等。远超qwt集成的控件数量。
2. 每个类都可以独立成一个单独的控件，零耦合，每个控件一个头文件和一个实现文件，不依赖其他文件，方便单个控件以源码形式集成到项目中，较少代码量。qwt的控件类环环相扣，高度耦合，想要使用其中一个控件，必须包含所有的代码。
3. 全部纯Qt编写，QWidget+QPainter绘制，支持Qt4.6到Qt5.12的任何Qt版本，支持mingw、msvc、gcc等编译器，支持任意操作系统比如windows+linux+mac+嵌入式linux等，不乱码，可直接集成到Qt Creator中，和自带的控件一样使用，大部分效果只要设置几个属性即可，极为方便。
4. 每个控件都有一个对应的单独的包含该控件源码的DEMO，方便参考使用。同时还提供一个所有控件使用的集成的DEMO。
5. 每个控件的源代码都有详细中文注释，都按照统一设计规范编写，方便学习自定义控件的编写。
6. 每个控件默认配色和demo对应的配色都非常精美。
7. 超过130个可见控件，6个不可见控件。
8. 部分控件提供多种样式风格选择，多种指示器样式选择。
9. 所有控件自适应窗体拉伸变化。
10. 集成自定义控件属性设计器，支持拖曳设计，所见即所得，支持导入导出xml格式。
11. 自带activex控件demo，所有控件可以直接运行在ie浏览器中。
12. 集成fontawesome图形字体+阿里巴巴iconfont收藏的几百个图形字体，享受图形字体带来的乐趣。
13. 所有控件最后生成一个dll动态库文件，可以直接集成到qtcreator中拖曳设计使用。
14. 目前已经有qml版本，后期会考虑出pyqt版本，如果用户需求量很大的话。
