静态路由下的互联互通实验

时间：2019-08-06 19:32:51 阅读：87 评论：0 收藏：0 [点我收藏+]

一、实验环境：GNS3-1.3.10
二、实验目的：实现VPC用过静态路由互联互通。
三、实验步骤：
1、首先建立如图的拓扑结构，拖动两台路由器与PC机到工作区域，并用网线连接上；
技术分享图片

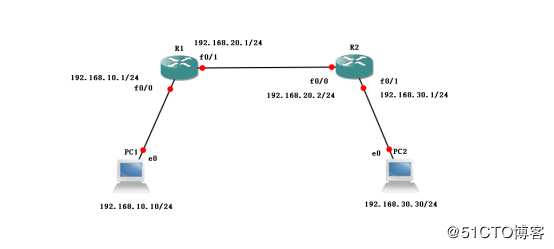

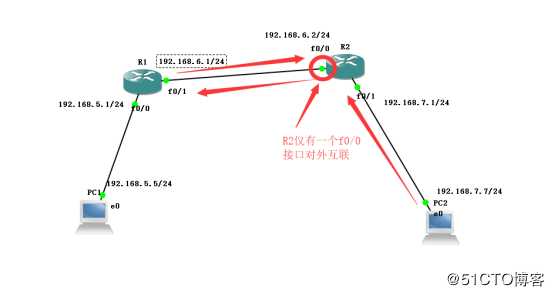

2、规划路由器个接口IP地址以及PC机IP地址；
技术分享图片

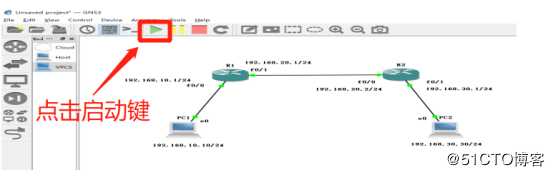

3、点击启动键开启所有设备；
技术分享图片

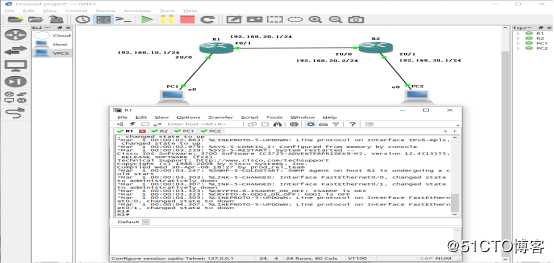

4、点击个设备图标，并双击打开各自的选项卡；
技术分享图片

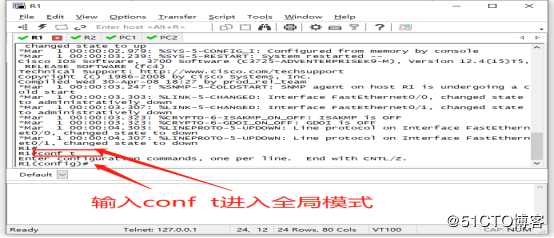

5、在R1选项卡中输入conf （空格）t 进入到全局模式；
技术分享图片

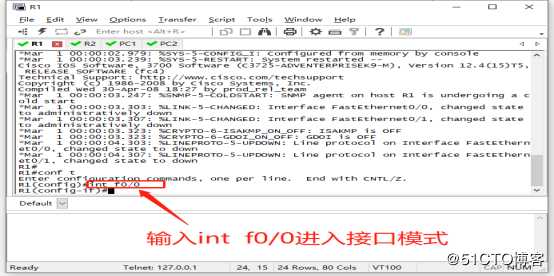

6、在全局模式下输入int（空格）f0/0进入接口模式；
技术分享图片

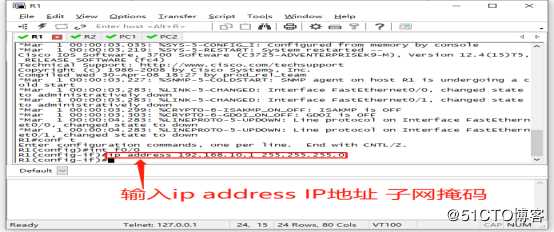

7、在接口模式下输入ip（空格）address（空格）IP地址（空格）子网掩码来配置R1的f0/0接口；
技术分享图片

8、再输入no（空格）shutdown开启接口；
技术分享图片

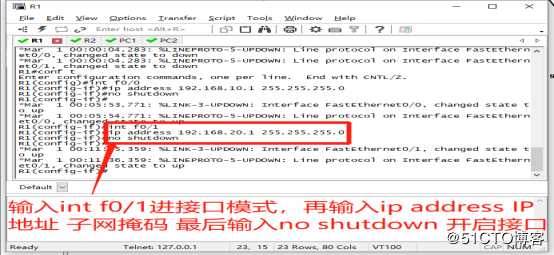

9、然后再输入int（空格）f0/1进入接口模式，继续在接口模式下输入ip（空格）address （空格）IP地址（空格）子网掩码，最后再输入no（空格）shutdown来开启接口；
技术分享图片

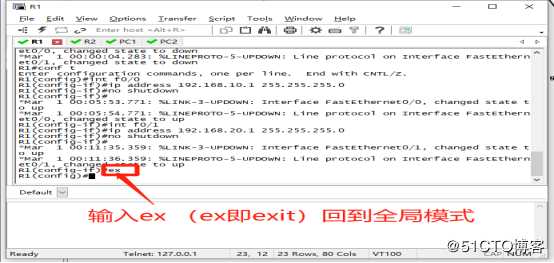

10、输入ex（ex即exit缩写）回到全局模式；
技术分享图片

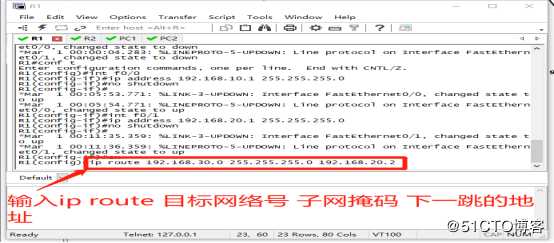

11、在全局模式下输入ip（空格）目标网络号（空格）子网掩码（空格）下一跳的地址来配置R1静态路由，
技术分享图片

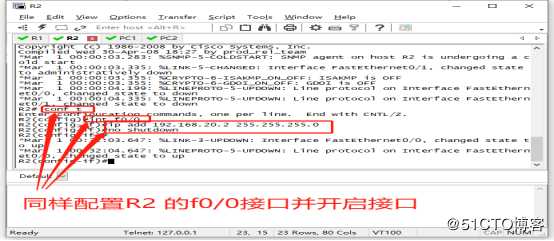

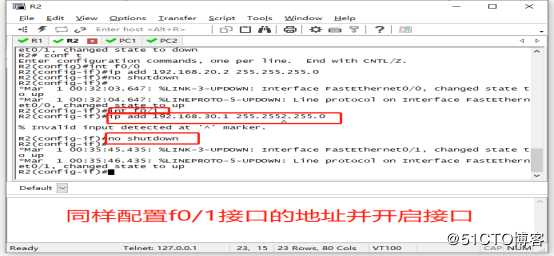

12、像前面一样来配置R2两个接口的IP地址与子网掩码以及静态路由；
技术分享图片

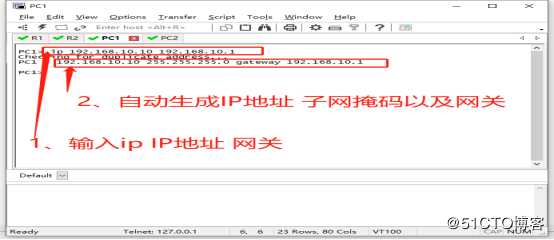

13、在PC1的选项卡里输入“IP地址（空格）子网掩码（空格）网关”来配置PC机；
技术分享图片

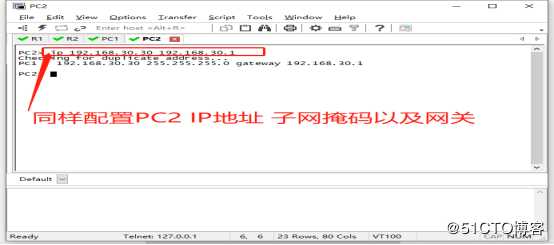

14、同样的在PC2选项卡里“IP地址（空格）子网掩码（空格）网关”来配置PC机；
技术分享图片

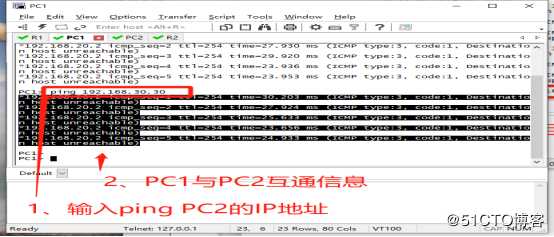

15、在PC1的选项卡里输入“ping（空格）PC2IP地址”验证是否能够互联互通；
技术分享图片

这里可以看到来自PC2的IP地址反馈回来的信息，说明此时PC2与PC2是互联互通的。
