一、OSI模型分为物理层、数据链路层、网络层、传输层、会话层、表示层以及应用层；
技术分享图片

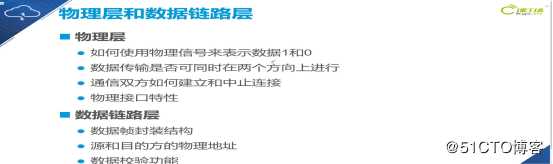

二、物理层和数据链路层的功能；
技术分享图片

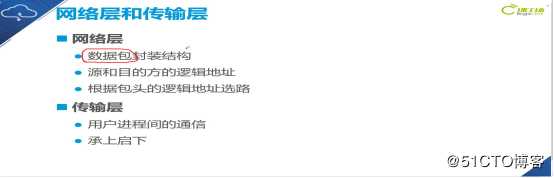

三、网络层和传输层的功能
技术分享图片

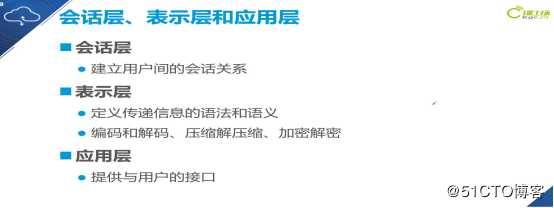

四、会话层、表示层和应用层的功能；
技术分享图片

五、TCP/IP协议簇的组成；
技术分享图片

ICMP—数据报文控制协议；
IGMP—用户数据报文管理协议；
ARP—地址解析协议；（IP——>MAC）
RARP—逆地址解析协议；（MAC——>IP）
TCP—安全协议；
UDP—高效协议；
TFTP—简单文件传输协议；
SMTP—邮件传输协议；
SNMP—简单网络管理协议；

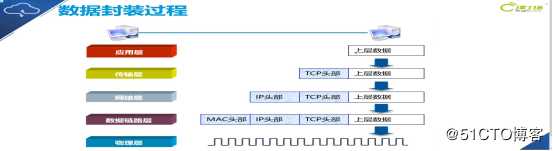

六、数据在隔层中的封装过程；
技术分享图片

1、应用层：数据被“翻译”成网络世界使用的语言-二进制编码数据。
2、传输层：上层数据被分割成效的数据段，并为每一个分段后的数据封装TCP报文头部。
3、网络层：上层数据在TCP头部的基础上被封装上新的报文头部-IP头部，IP头部中包含目标IP地址和源IP地址。
4、数据链路层：上层数据在IP头部与TCP头部的基础上又被封装上MAC头部，MAC头部内有一个关键字段信息-MAC地址，他有一组48位的二进制数组成。
5、物理层：无论之前的封装报文头部还是市场数据信息都是由二进制数组成的，在这里将这些二进制数字组成的比特流转换成电信号在网络中传输。

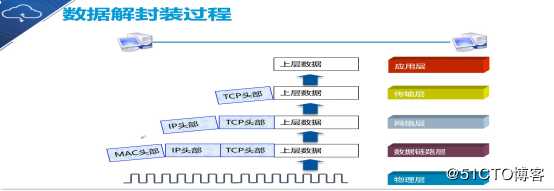

七、数据解封装过程；
技术分享图片

1、物理层：将电信号转换成二进制数据，并将数据送至数据链路层。
2、数据链路层：将查看目标MAC地址，判断其是否与自己的MAC地址吻合，并据此完成后续处理。如果数据报文的目标MAC地址就是自己的MAC地址，数据的MAC头部将被“拆掉”，并将数据送至上一层；如果目标MAC地址与自己的MAC地址不符，它将会丢弃数据。
3、网络层：网络层与数据链路层类似，目标IP地址将被核实身份与自己的IP地址相同，从而确定身份送至上一层。
4、传输层：根据TCP头部判断数据送往哪一个应用层协议或应用程序，然后将分组的数据段重组在送往应用层。
5、应用层：将这些二进制数据进行解码并还原成发送者所传输的原始信息。

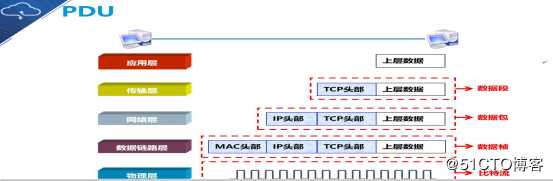

七、PDU协议数据单元
技术分享图片
1、上层数据被封装TCP头部后，这个单元被称之为数据段；
2、数据段向下传送到网络层，被封装了IP头部后，这个单元称之为数据包；
3、数据包传送到数据链路层，被封装了MAC头部后，这个单元称之为数据帧；
4、数据帧传送到物理层后变成比特流，然后通过物理介质传送出去。

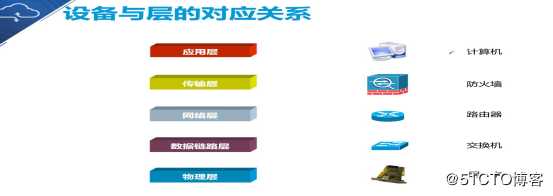

八、网络中各层典型的硬件设备；
技术分享图片
