DHCP服务搭建

时间：2019-08-05 01:50:11      阅读：104      评论：0      收藏：0      [点我收藏+]
一、简介：动态主机配置协议；
二、作用：动态的为主机获得IP地址，可以大大减少管理员的负担，提高IP地址的利用率，减少IP地址的冲突等等。

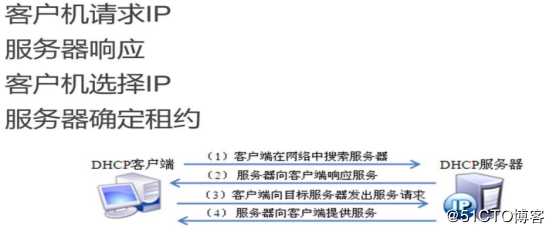

三、原理：首先是客户机广播发送一个DHCP Discover数据包，在同一网段的安装了DHCP并开启DHCP服务的主机都会收到，DHCP服务器收到后会先发送ARP广播，获得没有使用的IP地址，然后DHCP服务器会将IP地址和相关信息封装，再单播发送一个DHCP Offer数据包，客户机会接受第一个发DHCP Offer数据包的服务主机，接着客户机会广播发送一个DHCP Request数据包，目的是告诉所有的提供IP地址的服务主机已经有选择的主机了，没有选择IP的主机可以释放掉提供的IP地址,最后是DHCP服务的主机会单播一个DHCP ACK数据包，数据包包括IP，网关等等的信息。
技术分享图片
四、实验环境：Server 2016 、 Windows 10
五、实验步骤：

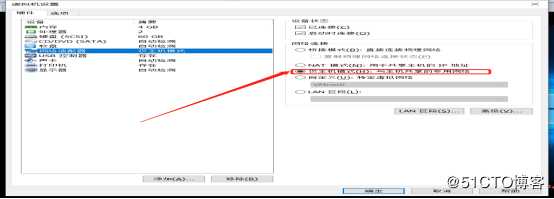

1、首先将Windows10与Server2016的的的网卡全部设定为“仅主机模式”，如图：
技术分享图片

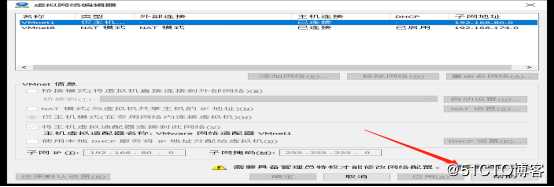

2、然后将虚拟机里的“编辑”里的“虚拟网络编辑器”打开，找到右下方的“更改设置”
技术分享图片

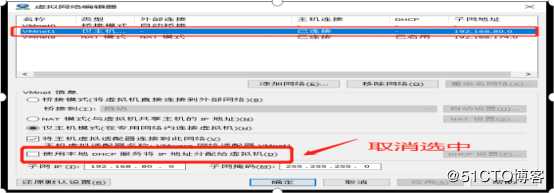

3、紧接着点开“更改设置”选中“VMnet1”，然后取消选中“使用本地DHCP服务地址分配给虚拟机；
技术分享图片

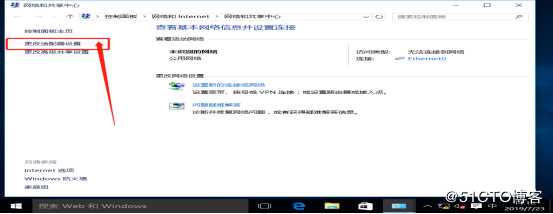

4、接下来去看一下客户机Win10的网卡配置，右击打开桌面上的“网络”选中“属性”，然后点开“更改适配器设置”；
技术分享图片

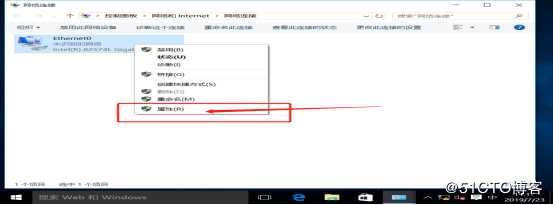

5、再接下来打开后找到如图图标，右击打开“属性”；
技术分享图片

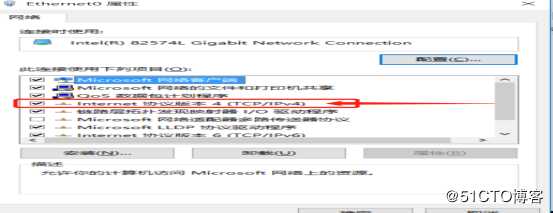

6、然后会进入到下图界面，双击途中标注区域进入：
技术分享图片

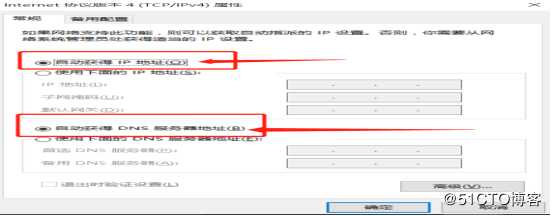

7、进入后选中如图标注的两个选项，确定并退出，千万不要手动去配；
技术分享图片

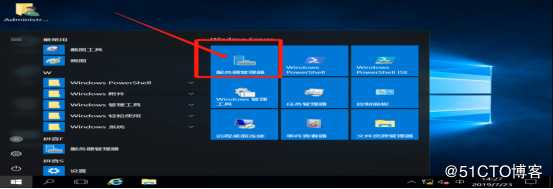

8、下面正式搭建“DHCP”服务，在Server2016中打开“开始”里的“服务器管理器”；
技术分享图片

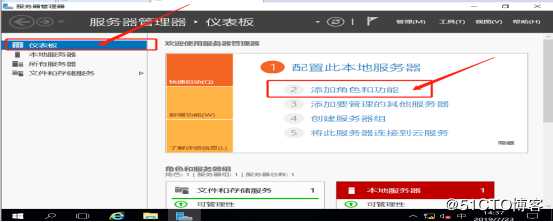

9、进入“服务器管理器”后等待加载，找到“仪表板”里的“添加角色和功能”
技术分享图片

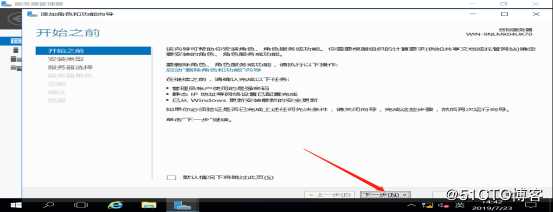

10、这里双击“添加角色和功能”进入向导界面，然后点击“下一步”；
技术分享图片

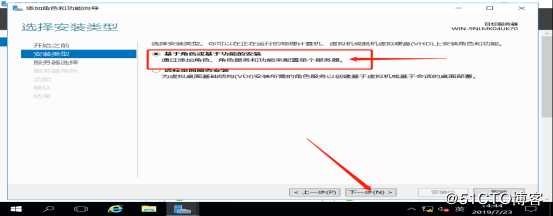

11、接下来选中如图的“基于角色或基于功能的安装”选项，下一步；
技术分享图片
12、然后回进入到如图界面，选中“DHCP”选项；
技术分享图片

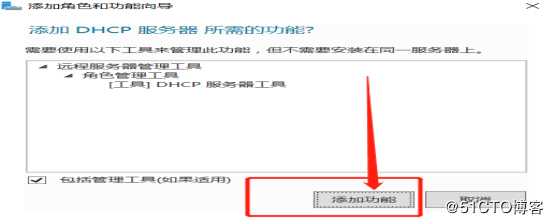

13、选中后会跳出下图界面，点击“添加功能”；
技术分享图片

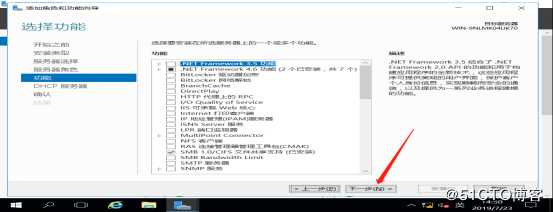

14、接下来会转到下图界面，不做其他功能添加，点击下一步；
技术分享图片

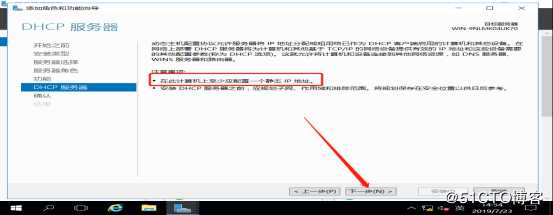

15、下面会看到如图内容，注意红框标注的“注意事项”，后面要来配置值个IP地址的，然后点击下一步；
技术分享图片

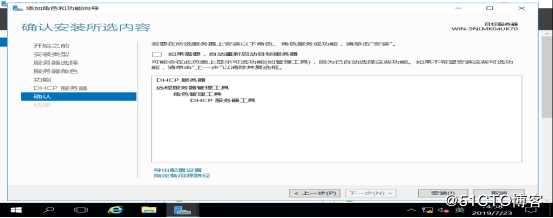

16、那么接下来就要安装需要的“工具”了；
技术分享图片
17、安装好了以后，去确认一下有没有IP地址，打开“网络”选中“属性”，点开“更改适配器设置”，再点开网卡“属性”，然后会进入到下图界面，双击途中标注区域进入：
技术分享图片

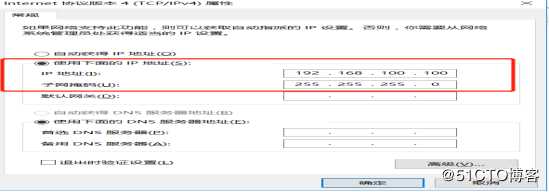

18、接下来按下图方式去配IP地址；
技术分享图片

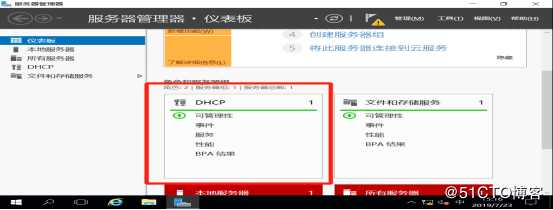

19、这个时候会发现仪表办理出现“DHCP”，到这里DHCP服务就建立好了，下面来管理它。
技术分享图片

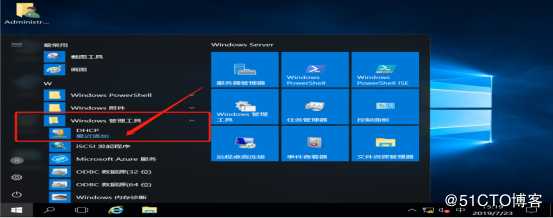

20、在“开始”菜单里找到“Windows管理工具”，点开找到“DHCP”，双击进入；
技术分享图片

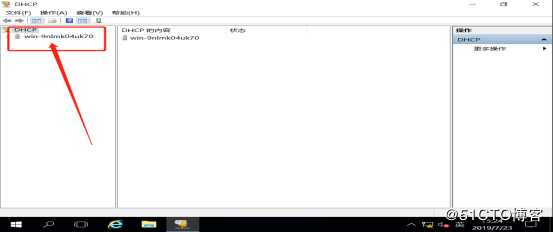

21、点开“DHCP”后会看到一个主机名；
技术分享图片

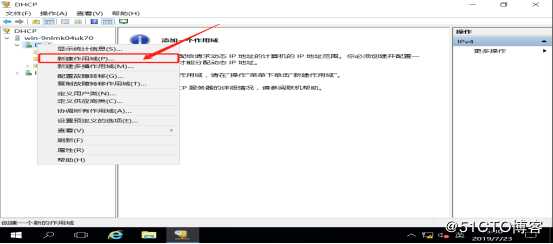

22、然后点开主机名会看到“IPv4”与“IPv6”，点开“IPv4”，右击点中“新建作用域”；
技术分享图片

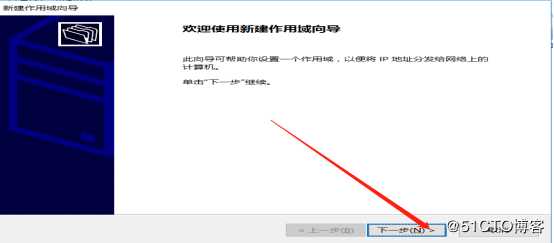

23、接下来进入到想到界面，点击下一步；
技术分享图片

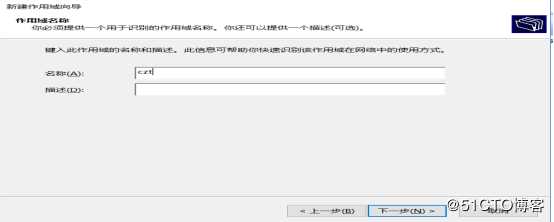

24、下面来给作用域起个名字；
技术分享图片

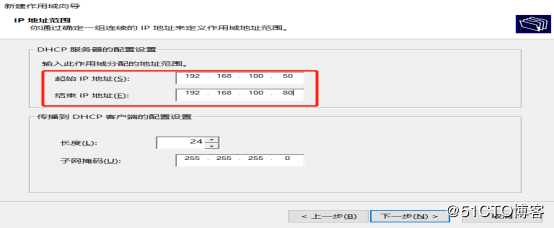

25、点击下一步来设定IP范围，如图可以看到设定的范围里一共有31个地址；
技术分享图片

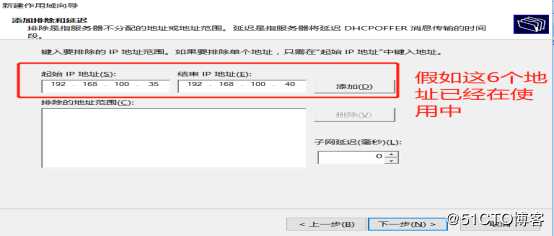

26、再下面来设定“排除地址”，如图这6给地址已经配发出去，就需要添加排除这些地址；
技术分享图片

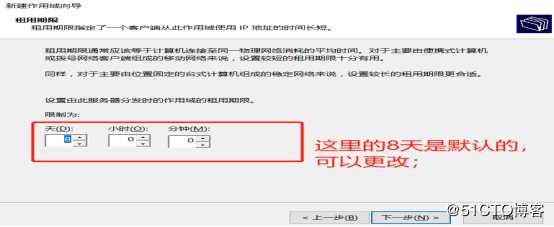

27、接下来就到设定“租用期限”了，这里可以更改租用的天数、小时以及分钟；
技术分享图片

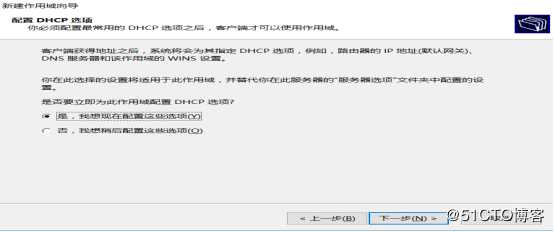

28、设定好后来“配置DHCP选项”；
技术分享图片

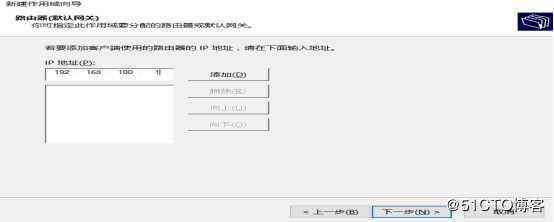

29、点击下一步，首先进入到“路由器（默认网关），这里给它配发一个如图的IP地址；
技术分享图片

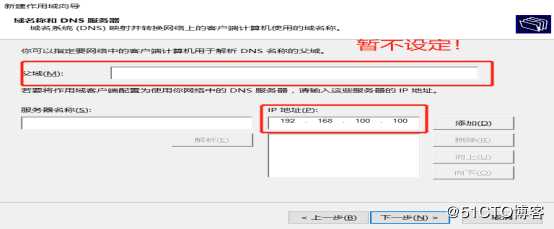

30、下面会进入到下图界面，“父域”暂不设定，“IP地址”设定为如图的本地IP地址；
技术分享图片

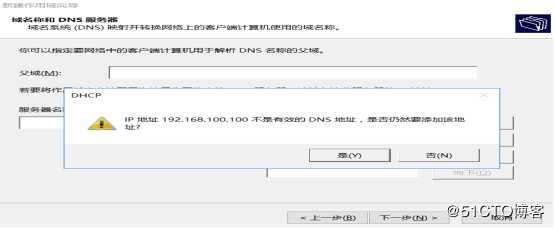

31、然后点击添加会出现下图提示找不到IP地址；
技术分享图片

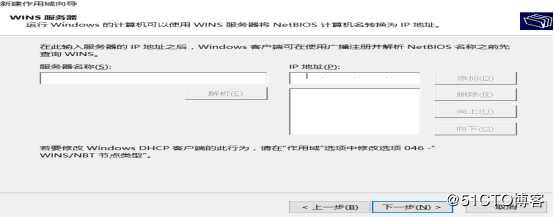

32、这里没关系，点击“是（Y）”，然后“下一步”，这里会出现“WINS服务器”，暂不需要；
技术分享图片
33、接下来就会到“激活作用域”界面，之里一点要选“是”，不然就要手动去配了，到这里服务就建好了。
技术分享图片

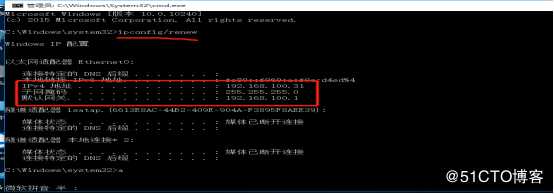

34、下面去用客户端获取地址，调用“命令提示符”，输入“ipconfig /renew”回车会看到获取到的IP地址；
技术分享图片

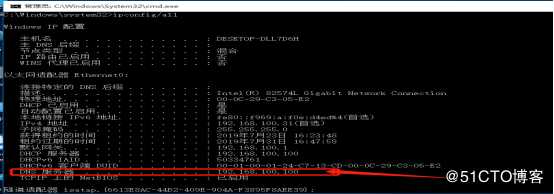

35、然后在输入“ipconfig /all”去请查看DNS地址；
技术分享图片

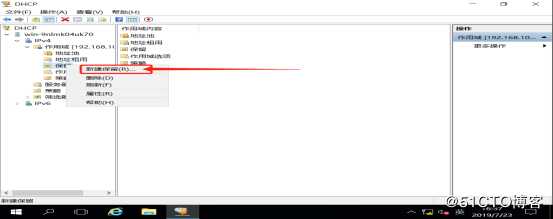

36、这里来给BOSS留一个好的地址，打开之前建的“作用域”，右击下面 的“保留”点开“新建保留”；
技术分享图片

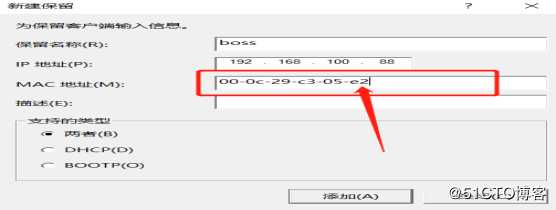

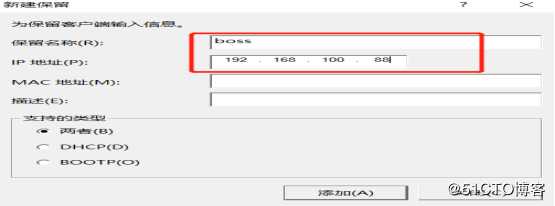

37、这里给BOSS留一个如图的“192.168.100.88”地址；
技术分享图片

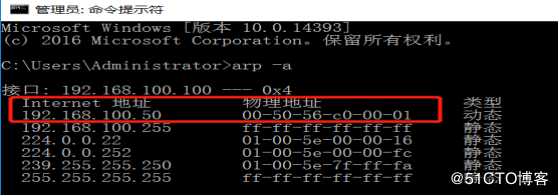

38、那么这里的“MAC地址”怎么获取呢，点开“命令提示符”输入“arp -a”会看到如图：
技术分享图片

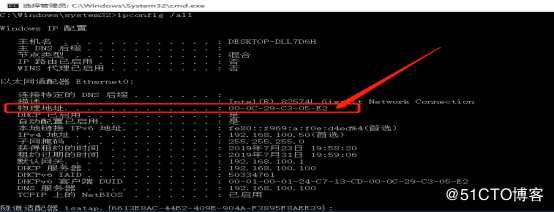

39、然后去客户机验证一下“物理地址”是不是上图中的地址；
技术分享图片
40、再来就是点击这个地址框一下，右击复制，然后粘贴到MAC地址栏中；
技术分享图片

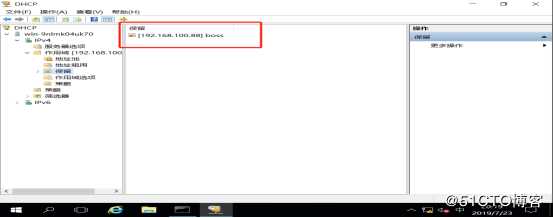

41、这里就给BOSS预留了一个IP地址了；
技术分享图片

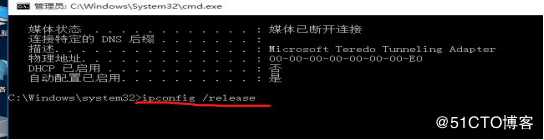

42、接下来回到客户机见原来的IP地址释放掉；
技术分享图片

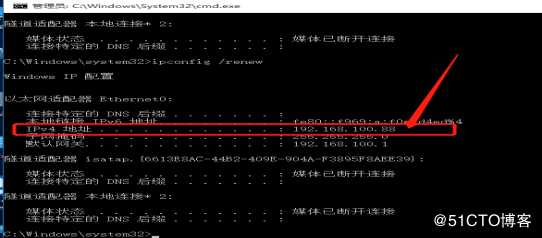

43、再用“ipconfig /renew”重新获取地址，这个时候就获取到了“192.168.100.88”地址了；
技术分享图片

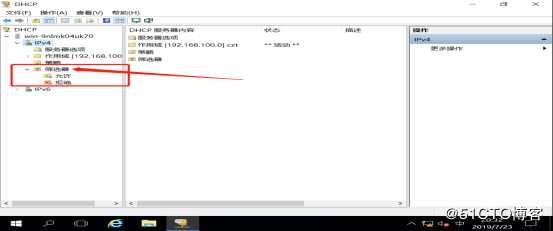

44、下面来设置服务器的黑白名单，在下图界面找到“筛选器”点开后会看到“允许”与“拒绝”图标；
技术分享图片

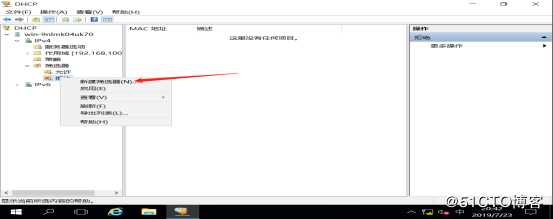

45、这里先来设一下“拒绝 ”，右击“拒绝”选中“新建筛选器”；
技术分享图片

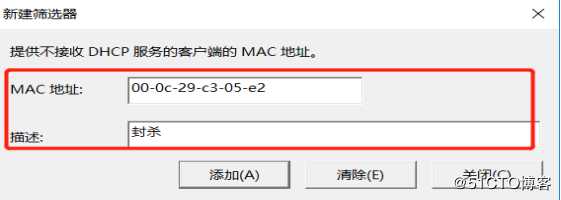

46、然后呢，会看到会让填“MAC地址”，将之前获取到的“物理地址”再复制粘贴到这里来，描述一下即可“添加”；
技术分享图片
47、然而在这里“拒绝”还未生效；
技术分享图片

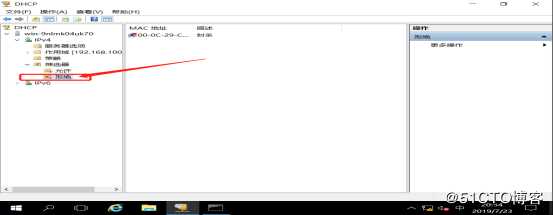

48、看见下方的红色小箭头了吗，右击选择“启用”才会生效“拒绝”目录里的地址噢；
技术分享图片
49、然后来验证一下这个地址是否被封杀了；
技术分享图片

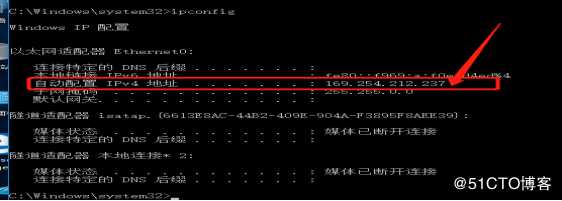

50、然而等了半天没有动静，输入“ipconfig ”看一下有没有地址，会看到一个如下图的地址，这个地址是“IPv4协议”发的地址。
技术分享图片
