GNS3中交换机的使用

时间：2019-08-05 01:21:26      阅读：141      评论：0      收藏：0      [点我收藏+]
一、实验环境：
1、GNS3-1.3.10-all-in-one、VMware14、SecureCRT 8.0
二、实验目标：
1、实现VPC连接交换机的互联互通；
2、实现VMware14连接GNS3中交换机的互联互通；
三、VPC连接交换机的互联互通实验步骤：

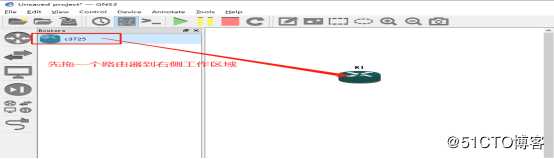

1、打开GNS3，拖动一个路由器到工作区；
技术分享图片

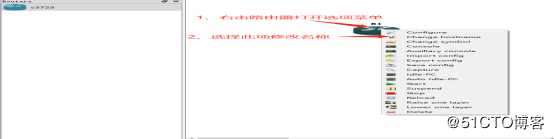

2、右击图标并点击Change hostname；
技术分享图片

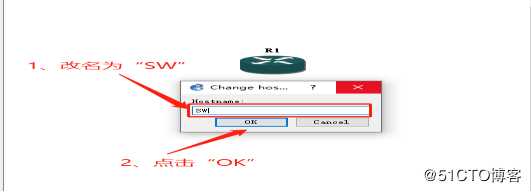

3、将路由器名称改为SW，交换机的简称;
技术分享图片

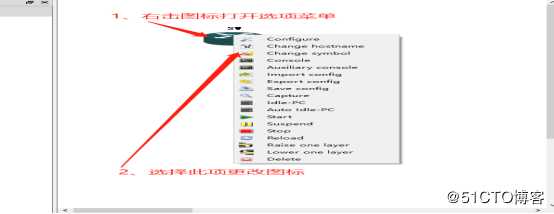

4、再右击图标并点击Change symbol；
技术分享图片

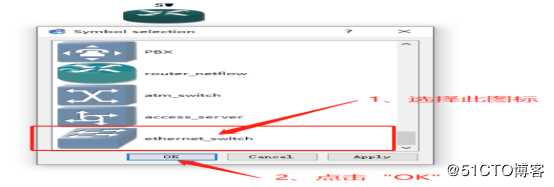

5、将图标换成交换机图标；
技术分享图片

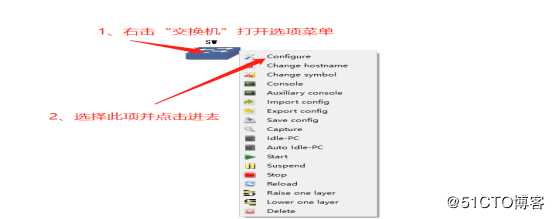

6、右击交换机图标，打开Conflgure；
技术分享图片

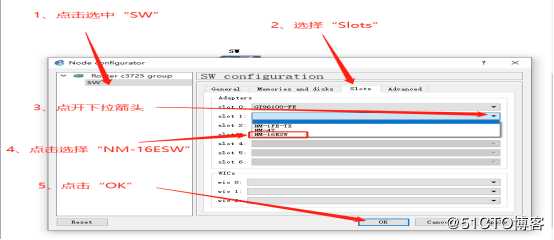

7、点击SW后选择Slots，下拉箭头选择NM-16ESW；
技术分享图片

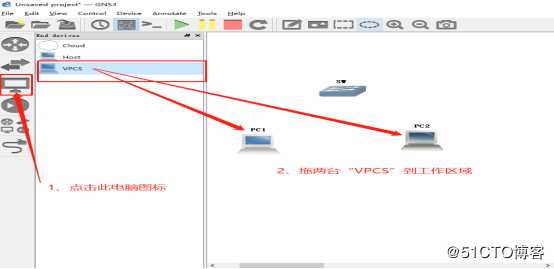

8、点击电脑图标，拖两台VPC到工作区；
技术分享图片

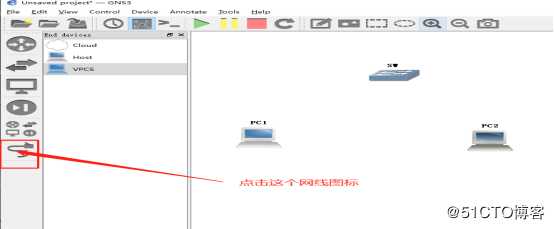

9、点击这个网线图标；
技术分享图片

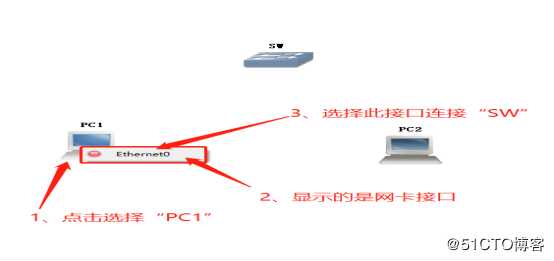

10、点击PC1显示网卡接口Ethernet0，选择此接口连接SW；
技术分享图片

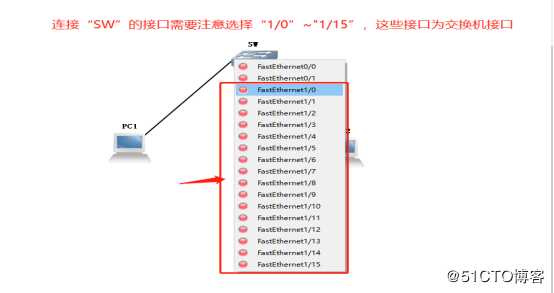

11、连接SW的FastEthernet1/0-1/15接口；
技术分享图片

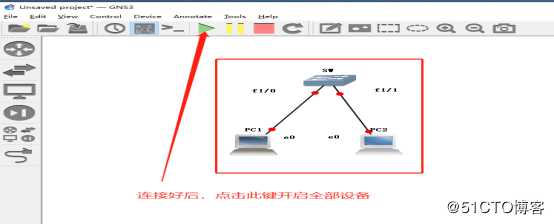

12、PC2同样连接到SW，连接好后打开启动键开启所有设备；
技术分享图片

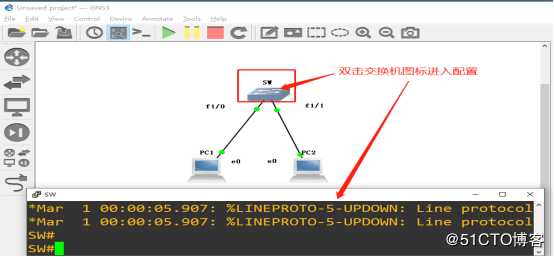

13、双击交换机进入配置界面；
技术分享图片

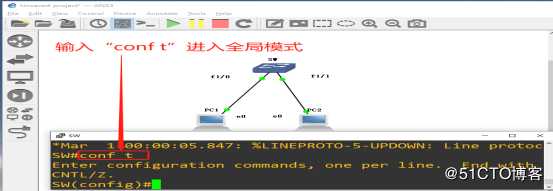

14、输入conf t进入全局模式；
技术分享图片

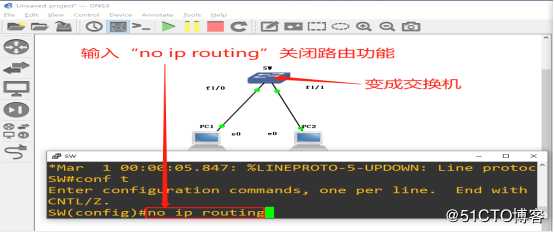

15、输入no ip routing 关闭路由功能，这样就彻底变成交换机了；
技术分享图片

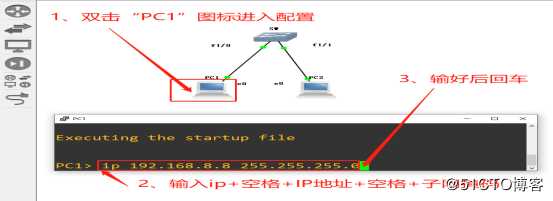

15、双击PC1图标进入配置，输入ip+IP地址+子网掩码并回车；
技术分享图片

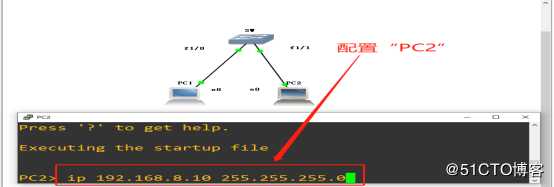

16、同样的去配置PC2；
技术分享图片

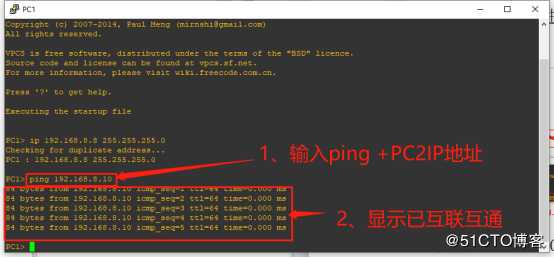

17、用PC1输入ping+PC2 IP地址，就可以验证PC1与PC2互联互通了。
技术分享图片

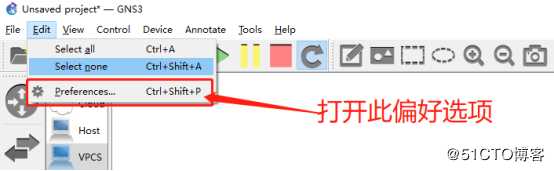

18、也可以用SecureCRT 8.0远程终端来验证实验的效果，先将GNS3里的偏好设定打开；
技术分享图片

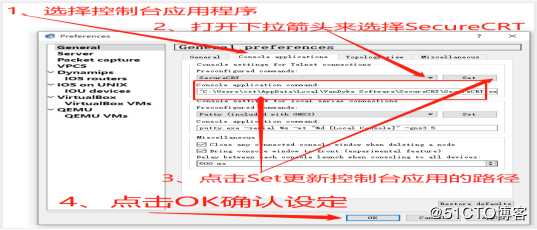

19、点击选择控制台应用程序选项，再选择SecureCRT选项，然后点击Set更新应用路径；
技术分享图片

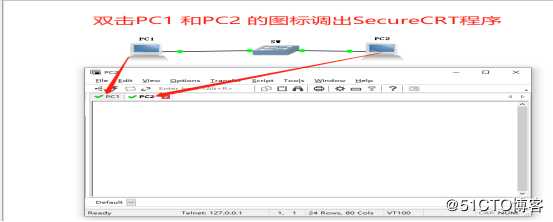

20、打开运行SecureCRT，再回到GNS3中双击PC1和PC2来调出SecureCRT终端程序；
技术分享图片

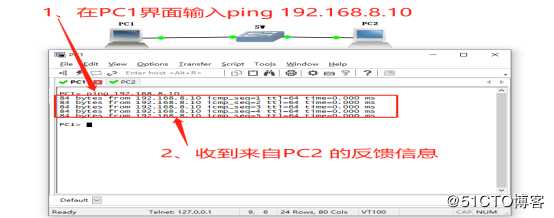

21、在PC1界面里输入ping+PC2 的IP地址，就能看看到楼主PC2 的反馈信息了；
技术分享图片
四、VMware14连接GNS3中交换机的互联互通实验步骤：

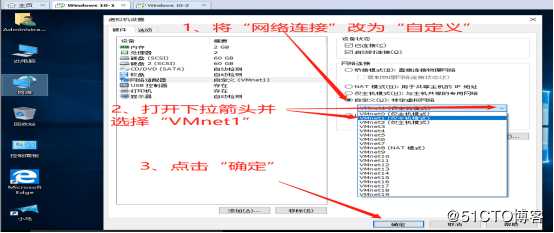

1、打开VMware，将一号机的网络连接模式选成自定义中的VMnet1（仅主机模式）；
技术分享图片

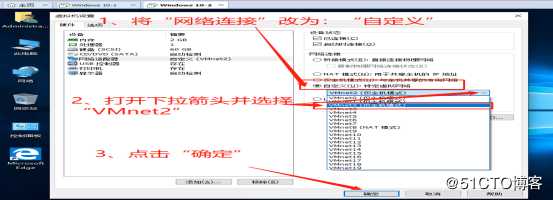

2、将二号机的网络连接选成自定义中的Vmnet2（仅主机模式）；
技术分享图片

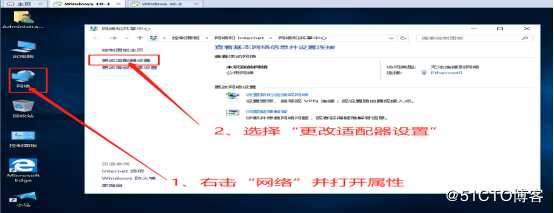

3、右击网络打开属性，选择更改适配器设置；
技术分享图片

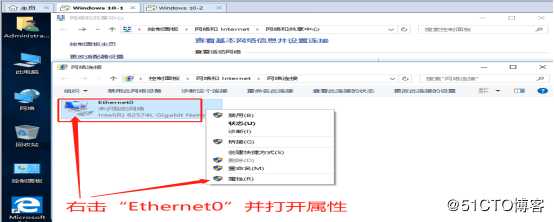

4、右击网卡打开其属性；
技术分享图片
5、双击Internet协议进入配置，设定IP地址与子网掩码；
技术分享图片

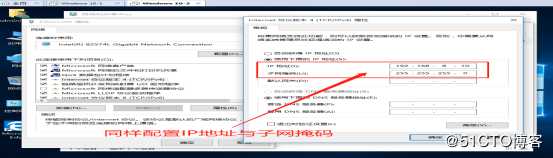

6、配置二号机的IP地址；
技术分享图片

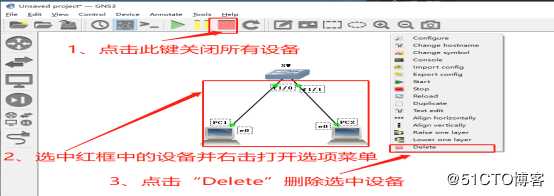

7、点击停止键关停实验设备，选中图示中的设备并右击删除；
技术分享图片

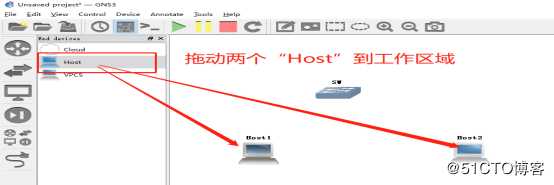

8、拖两台Host到工作区；
技术分享图片

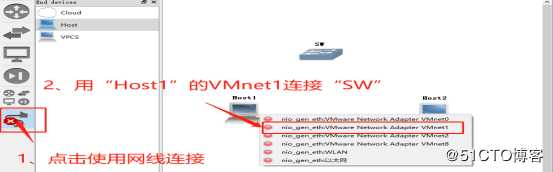

9、点击网线，将Host1的VMnet1接口连接SW：
技术分享图片

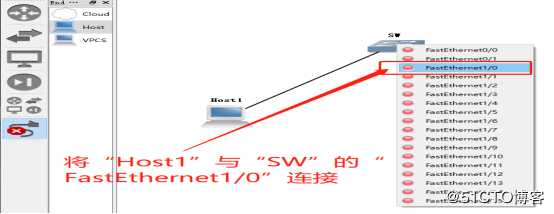

10、将Host1 的接口连接SW的1/0接口；
技术分享图片

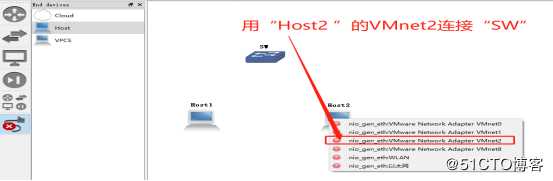

11、将Host2 的VMnet2接口连接SW；
技术分享图片
12、将Host2 的接口与SW的1/1接口连接；
技术分享图片

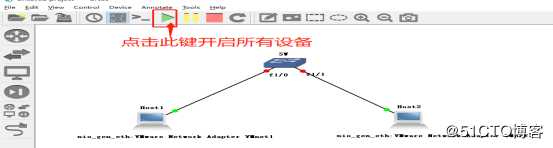

13、点击启动按钮开启所有设备；
技术分享图片

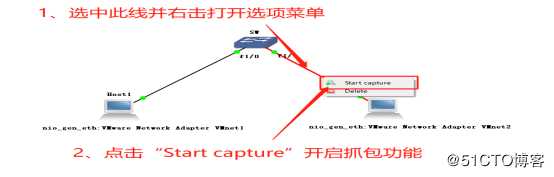

14、选择二号机的连接线并右击打开Start capture开启抓包功能；
技术分享图片
15、关闭所有虚拟机的防火墙，用户一号打开命令提示符；
技术分享图片

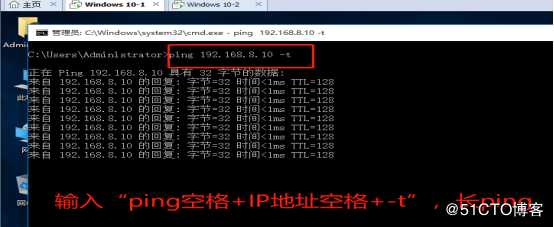

16、在命令提示符里输入ping+二号机的IP地址+-t，长ping二号机，就能看到他们互联互通了；
技术分享图片

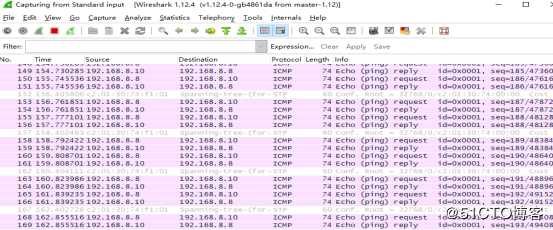

17、抓包功能捕获的数据包；
技术分享图片
到这里两个实验都成功完成。
