网络传输的连接方式

时间：2019-07-31 11:52:40 阅读：77 评论：0 收藏：0 [点我收藏+]

这一章节给大家介绍一下网络传输的连接方式（以下是组成部分）

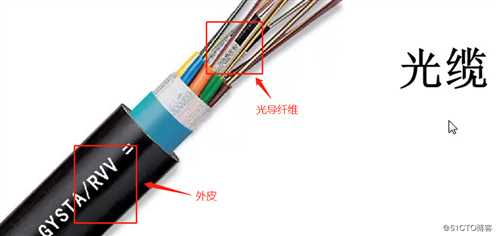

1.光缆：
首先光缆是由外皮和光导纤维组成的
技术分享图片

一般有16/24/32芯的（芯数越多可熔接的尾纤就越多，芯数越多代表可连接的设备就越多）
2.接续盒：
因为光缆单节长度有限，所以当长度不够长的时候我们需要用到接续盒，一般接续盒是在光纤熔接过后进行密封用的，以下就是接续盒的两种：
技术分享图片

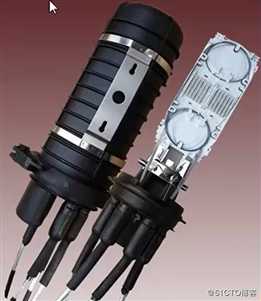

这种接续盒一般熔接的是粗光纤
技术分享图片

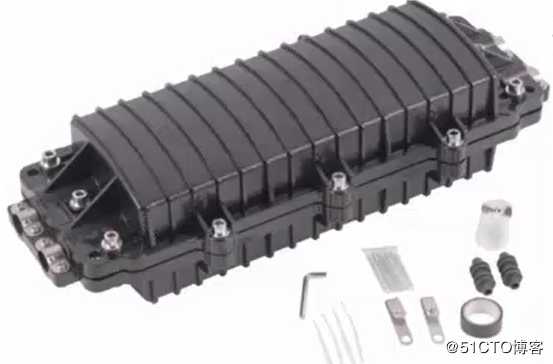

这种接续盒一般熔接的是细光纤
3.熔纤机：
上面我们说到的光纤的熔接是需要用到专业的设备的，接下我就为大家说一下这个设备：
技术分享图片

图上我们看到的这个就是熔纤机了
下面我们以企业当中会用到的便携式熔纤机为例：
技术分享图片

图中黑色的盒子就是法兰盒（又叫做熔接盒），后部一根黑色的细光缆接入，将外皮剥开后与×××的尾纤进行熔接，然后再利用法兰头连接到设备上。
4.常用尾纤的类型：

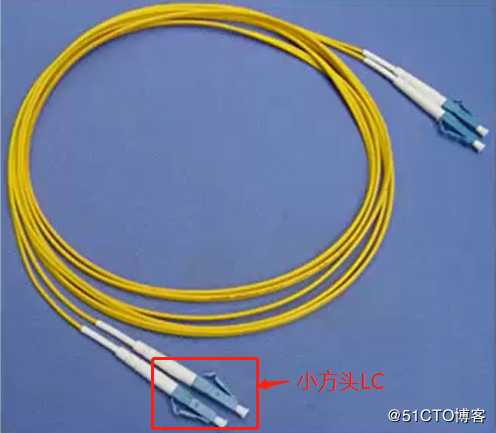

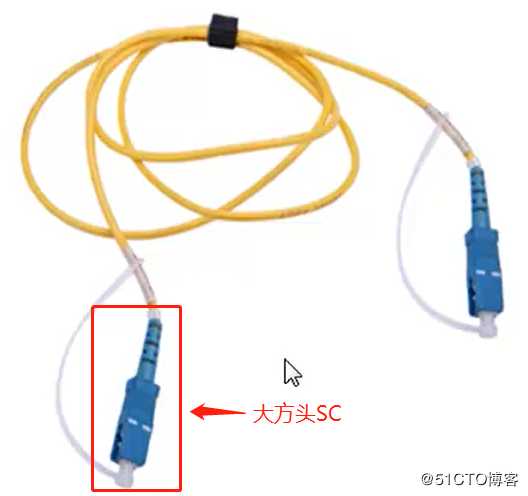

一般常见的有SC大方头和LC小方头两种
技术分享图片

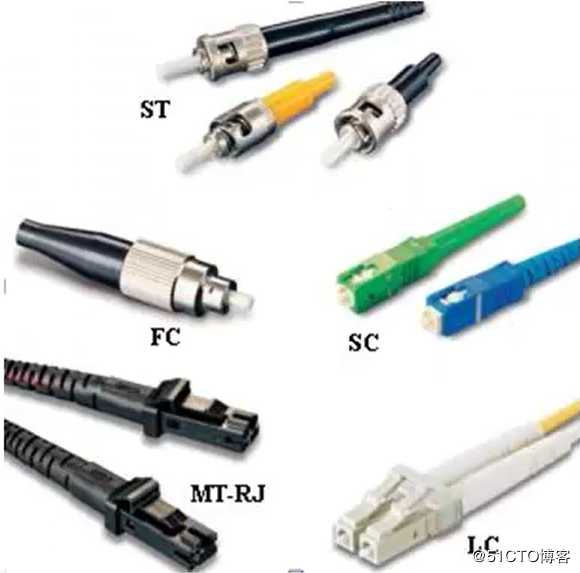

当然还有我们现在比较少见的其它尾纤型号，这边大家只需要做简单了解就可以了
技术分享图片

5.光跳纤：

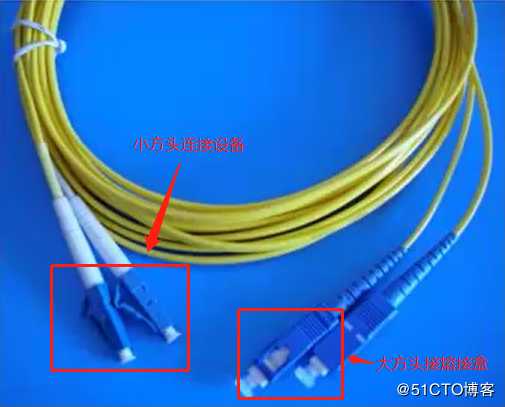

一般我们常见的光跳纤的组合为SC-FC，而光跳纤是为了连接不同设备的时候需要用到的，一头连接熔接盒，一头连接设备
技术分享图片

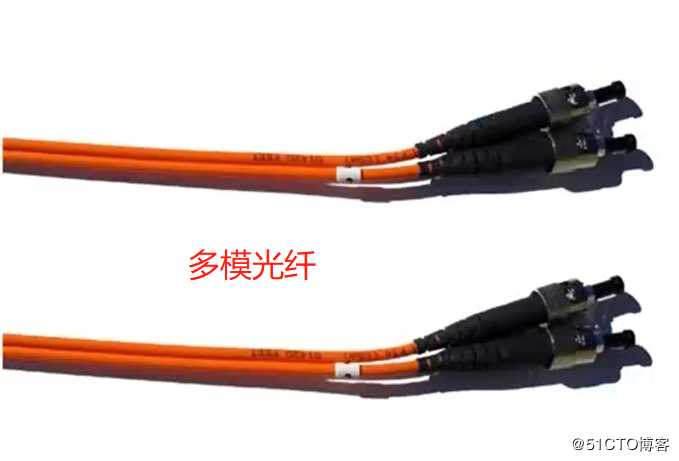

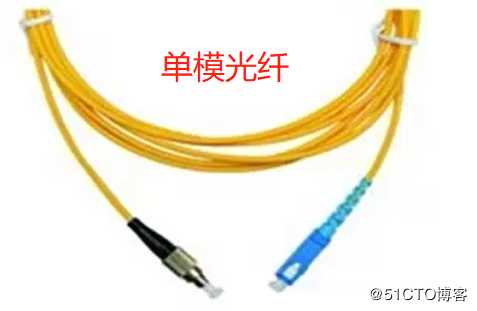

6.尾纤的类型和分辨方式（一般分为单模和多模两种）：
技术分享图片

①产生光信号的发射装置是不一样的：单模是激光，多模是由发光二极管发出的LED信号
②纤芯的直径和材质不同：单模直径细，多模直径粗
③制作工艺的标准不同：单模工艺标准高，多模工艺标准低
④可以通过颜色和粗细简单判断单模或者多模光纤：由上图可知多模线为橘红色，单模线为×××
⑤可以通过标识精确判断：多模标识为MM（Multi Mode），单模标识为SM（Single Mode）
7.光电转换器（如下图所示）：
光信号与电信号进行互转的机器（多用于企业网或者园区）
技术分享图片
