nat技术端口映射 pat

时间：2019-07-17 15:16:16 阅读：80 评论：0 收藏：0 [点我收藏+]

端口地址转换，使用了传输层端口号来标识本地主机，理论上最多可让大约 65000台主机共用一个公有IP地址，且路由器能够确定应该将返回的数据流转发给哪台主机。

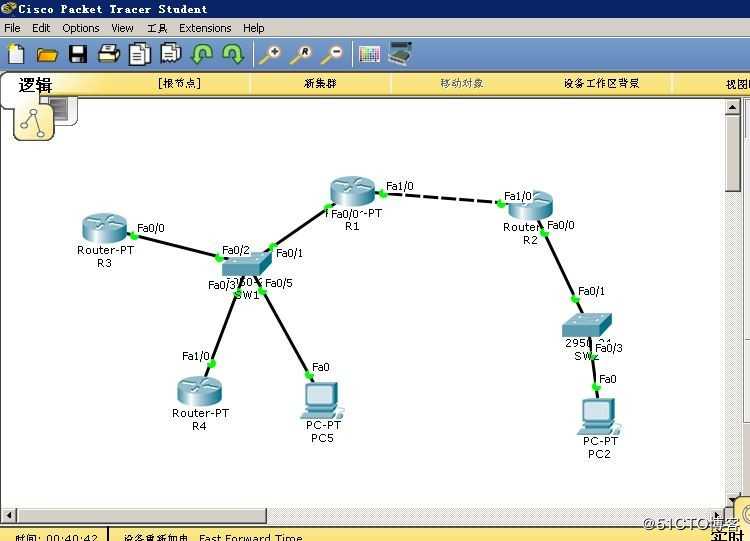

下面把内网的R3 和R4 路由作端口映射，使外网的PC2 通过R1的固定IP 加不同的端口号能够远程访问和控制。
技术分享图片

R1>
enable
configure terminal
interface fa 1/0
no shutdown
ip address 12.1.1.1 255.0.0.0
interface fa 0/0
no shutdown
ip address 192.160.2.254 255.255.255.0

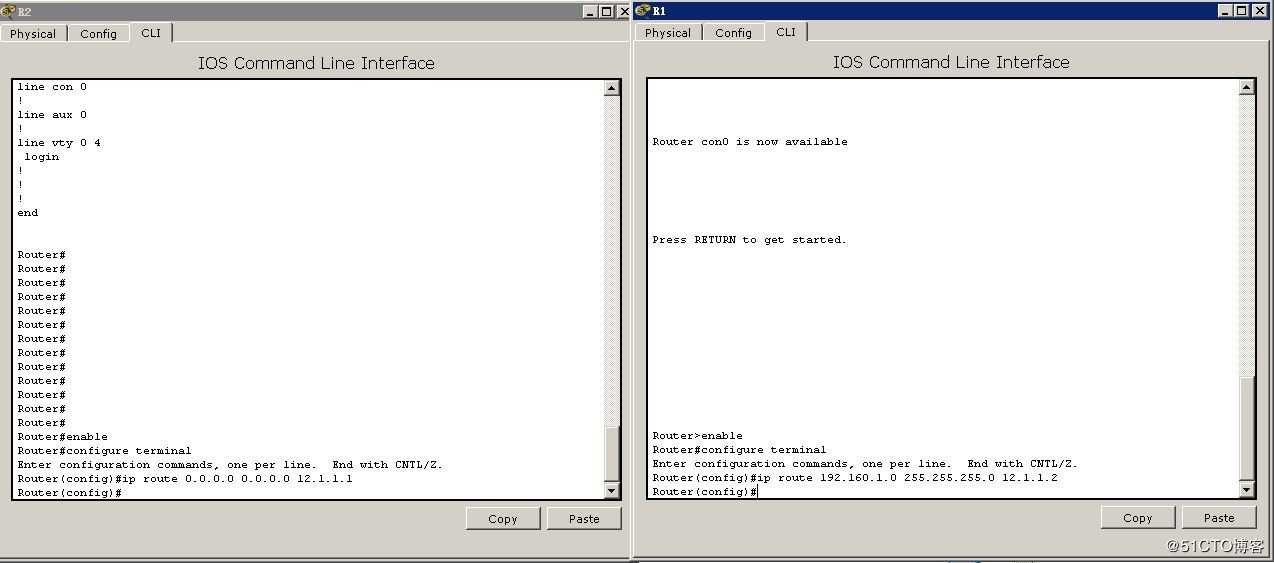

ip route 192.160.1.0 255.255.255.0 12.1.1.2把访问192.160.1.0网段的路由甩给12.1.1.2

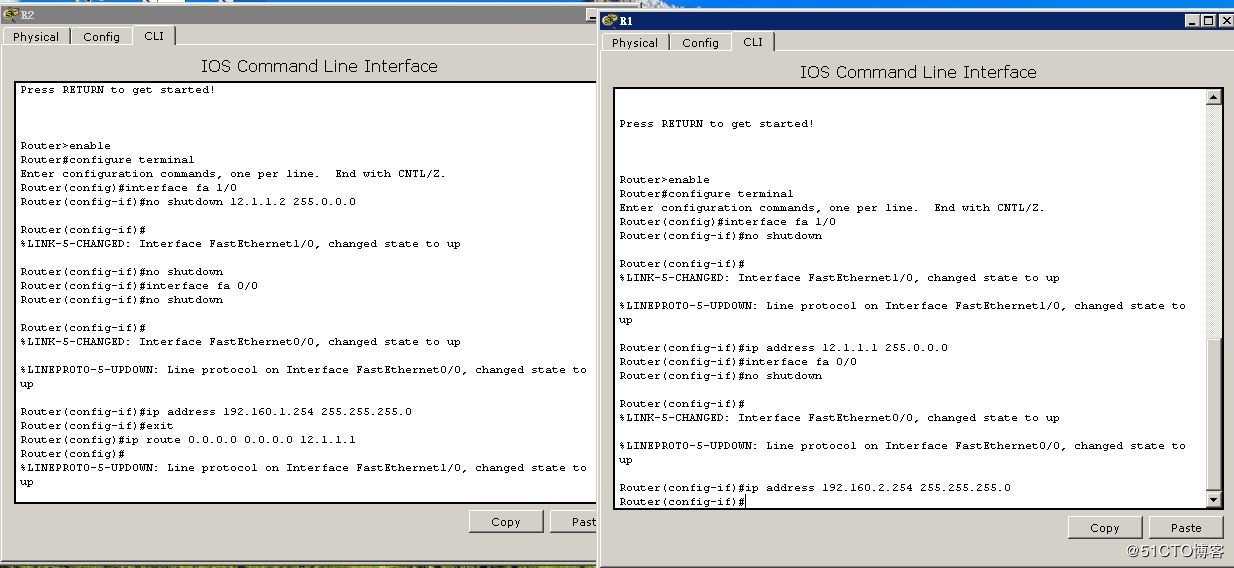

R2>
enable
configure terminal
interface fa 1/0
no shutdown
ip address 12.1.1.2 255.0.0.0
interface fa 0/0
no shutdown
ip address 192.160.1.254 255.255.255.0
ip route 0.0.0.0 0.0.0.0 12.1.1.1 把所有访问外网的路由甩给12.1.1.1
技术分享图片

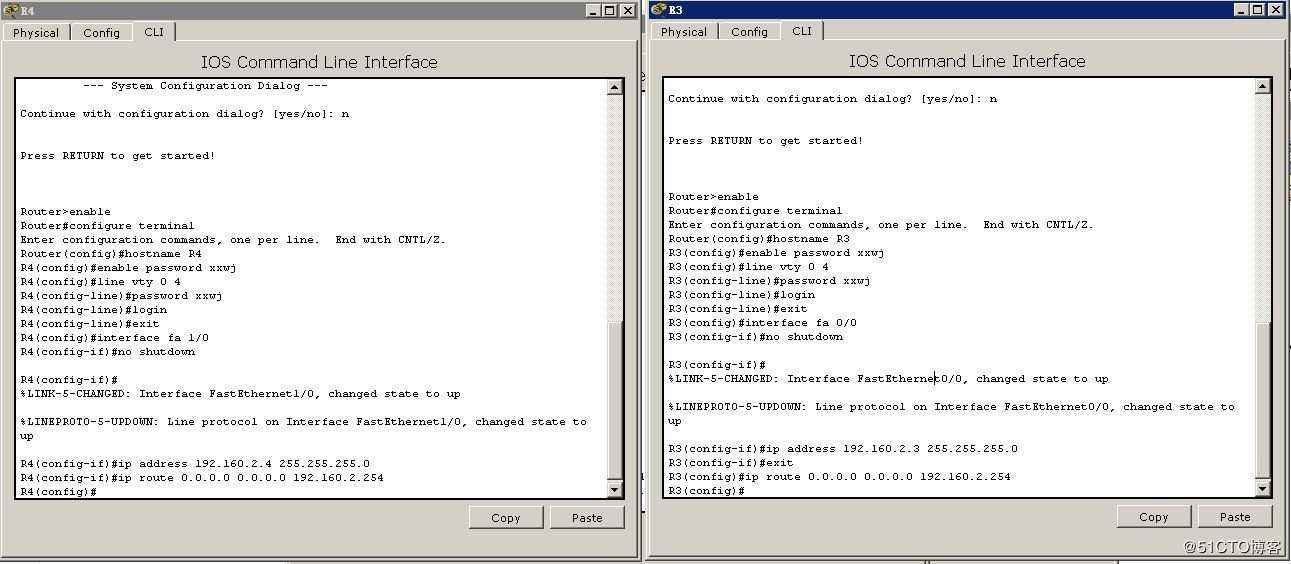

R3>
enable
configure terminal
hostname R3 更改主机名为R3
enable password xxwj 设置特权密码xxwj
line vty 0 4 进入虚拟端口号0-4
password xxwj设置密码xxwj
login 保存
exit
interface fa 0/0
no shutdown
ip address 192.160.2.3 255.255.255.0
exit
ip route 0.0.0.0 0.0.0.0 192.160.2.254
R4>
enable
configure terminal
hostname R4
enable password xxwj
line vty 0 4
password xxwj
login
exit
interface fa 1/0
no shutdown
ip address 192.160.2.4 255.255.255.0
exit
ip route 0.0.0.0 0.0.0.0 192.160.2.254
技术分享图片

R1>

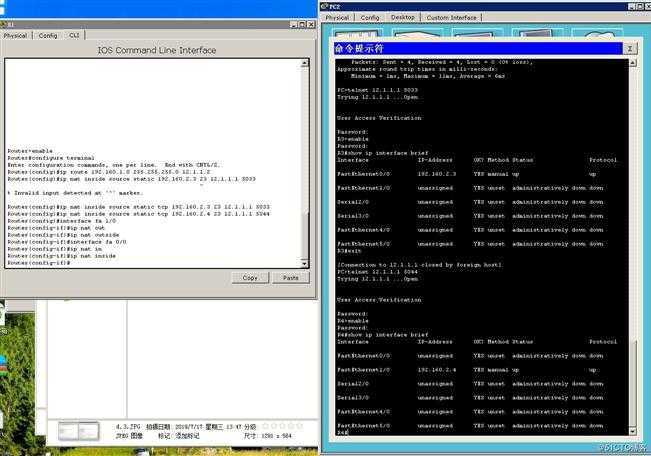

ip nat inside source static tcp 192.160.2.3 23 12.1.1.1 5033将192.160.2.3的23端口映射成12.1.1.1的5033端口
ip nat inside source static tcp 192.160.2.4 23 12.1.1.1 5044将192.160.2.4的23端口映射成12.1.1.1的5044端口
interface fa 1/0
ip nat outside标记为连接外部网络的接口
interface fa 0/0
ip nat inside标记为内部网络接口
技术分享图片

再用PC2测试
telnet 12.1.1.1 5033
password:xxwj
R3>enable
password:xxwj
show ip interface brief
发现通过12.1.1.1 5033端口进入的是R3路由器,而R3只有IP 192.160.2.3
telnet 12.1.1.1 5044
password:xxwj
R4>enable
password:xxwj
show ip interface brief
发现通过12.1.1.1 5044端口进入的是R4路由器,而R4只有IP 192.160.2.4
证明端口映射成功。

进入R1>enable

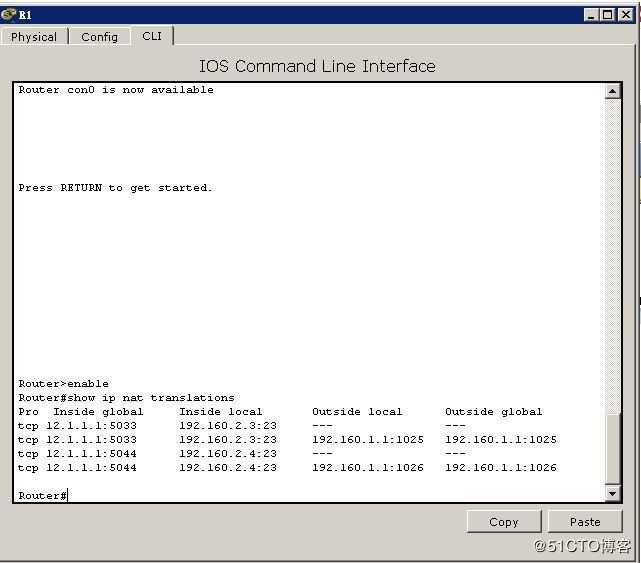

show ip nat translations 显示活动的转换
技术分享图片
