kube-state-metrics 详解

原文：https://mp.weixin.qq.com/s/176eyFBknzdA5wpiJrxDSg

概述

已经有了 cadvisor、heapster、metric-server，几乎容器运行的所有指标都能拿到，但是下面这种情况却无能为力：

• 我调度了多少个 replicas？现在可用的有几个？

• 多少个 Pod 是 running/stopped/terminated 状态？

• Pod 重启了多少次？

• 我有多少 job 在运行中

而这些则是 kube-state-metrics 提供的内容，它基于 client-go 开发，轮询 Kubernetes API，并将 Kubernetes的结构化信息转换为metrics。

功能

kube-state-metrics 提供的指标，按照阶段分为三种类别：

• 1.实验性质的：k8s api 中 alpha 阶段的或者 spec 的字段。

• 2.稳定版本的：k8s 中不向后兼容的主要版本的更新

• 3.被废弃的：已经不在维护的。



指标类别包括：

- CronJob Metrics

- DaemonSet Metrics

- Deployment Metrics

- Job Metrics

- LimitRange Metrics

- Node Metrics

- PersistentVolume Metrics

- PersistentVolumeClaim Metrics

- Pod Metrics

- Pod Disruption Budget Metrics

- ReplicaSet Metrics

- ReplicationController Metrics

- ResourceQuota Metrics

- Service Metrics

- StatefulSet Metrics

- Namespace Metrics

- Horizontal Pod Autoscaler Metrics

- Endpoint Metrics

- Secret Metrics

- ConfigMap Metrics

以 Pod 为例：

- kube_pod_info

- kube_pod_owner

- kube_pod_status_phase

- kube_pod_status_ready

- kube_pod_status_scheduled

- kube_pod_container_status_waiting

- kube_pod_container_status_terminated_reason

- ...

使用

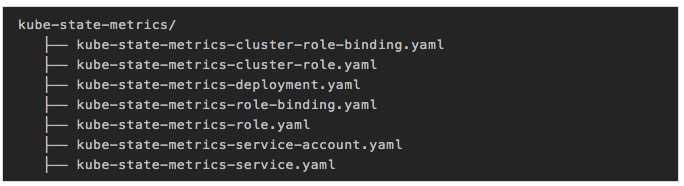

部署清单地址：https://github.com/kubernetes/kube-state-metrics/tree/master/kubernetes

主要镜像有： image: quay.io/coreos/kube-state-metrics:v1.5.0 image: k8s.gcr.io/addon-resizer:1.8.3（参考metric-server文章，用于扩缩容）

对于pod的资源限制，一般情况下：

200MiB memory 0.1 cores

超过100节点的集群：

2MiB memory per node 0.001 cores per node

kube-state-metrics 做过一次性能优化，具体内容参考下文

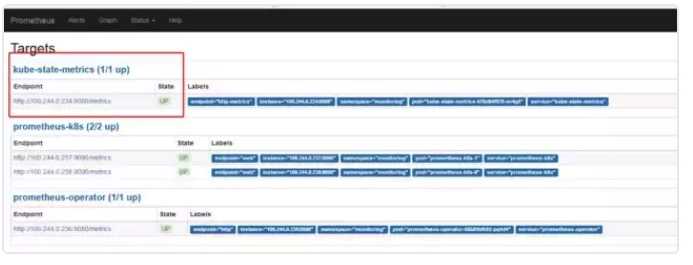

部署成功后，prometheus的target会出现如下标志

因为 kube-state-metrics-service.yaml 中有 prometheus.io/scrape:‘true‘标识，因此会将 metric 暴露给 Prometheus，而 Prometheus 会在 kubernetes-service-endpoints 这个 job 下自动发现kube-state-metrics，并开始拉取 metrics，无需其他配置。

使用 kube-state-metrics 后的常用场景有：

• 存在执行失败的 Job: kube_job_status_failed{job="kubernetes-service-endpoints",k8s_app="kube-state-metrics"}==1

• 集群节点状态错误: kube_node_status_condition{condition="Ready",status!="true"}==1

• 集群中存在启动失败的 Pod： kube_pod_status_phase{phase=~"Failed|Unknown"}==1

• 最近30分钟内有 Pod 容器重启: changes(kube_pod_container_status_restarts[30m])>0

配合报警可以更好地监控集群的运行

与metric-server的对比

• metric-server（或heapster）是从 api-server 中获取 cpu、内存使用率这种监控指标，并把他们发送给存储后端，如 influxdb 或云厂商，他当前的核心作用是：为 HPA 等组件提供决策指标支持。

• kube-state-metrics 关注于获取 k8s 各种资源的最新状态，如 deployment 或者 daemonset，之所以没有把kube-state-metrics 纳入到 metric-server 的能力中，是因为他们的关注点本质上是不一样的。metric-server仅仅是获取、格式化现有数据，写入特定的存储，实质上是一个监控系统。而 kube-state-metrics 是将 k8s 的运行状况在内存中做了个快照，并且获取新的指标，但他没有能力导出这些指标

• 换个角度讲，kube-state-metrics 本身是 metric-server 的一种数据来源，虽然现在没有这么做。

• 另外，像 Prometheus 这种监控系统，并不会去用 metric-server 中的数据，他都是自己做指标收集、集成的（Prometheus包含了metric-server的能力），但 Prometheus 可以监控 metric-server 本身组件的监控状态并适时报警，这里的监控就可以通过 kube-state-metrics 来实现，如 metric-server pod 的运行状态。

深入解析

kube-state-metrics 本质上是不断轮询 api-server，代码结构也很简单，主要代码目录：

1. .

2. ├── collectors

3. │   ├── builder.go

4. │   ├── collectors.go

5. │   ├── configmap.go

6. │   ......

7. │   ├── testutils.go

8. │   ├── testutils_test.go

9. │   └── utils.go

10. ├── constant

11. │   └── resource_unit.go

12. ├── metrics

13. │   ├── metrics.go

14. │   └── metrics_test.go

15. ├── metrics_store

16. │   ├── metrics_store.go

17. │   └── metrics_store_test.go

18. ├── options

19. │   ├── collector.go

20. │   ├── options.go

21. │   ├── options_test.go

22. │   ├── types.go

23. │   └── types_test.go

24. ├── version

25. │   └── version.go

26. └── whiteblacklist

27.    ├── whiteblacklist.go

28.    └── whiteblacklist_test.go

所有类型：

1. var (

2.    DefaultNamespaces = NamespaceList{metav1.NamespaceAll}

3.    DefaultCollectors = CollectorSet{

4.        "daemonsets":               struct{}{},

5.        "deployments":              struct{}{},

6.        "limitranges":              struct{}{},

7.        "nodes":                    struct{}{},

8.        "pods":                     struct{}{},

9.        "poddisruptionbudgets":     struct{}{},

10.        "replicasets":              struct{}{},

11.        "replicationcontrollers":   struct{}{},

12.        "resourcequotas":           struct{}{},

13.        "services":                 struct{}{},

14.        "jobs":                     struct{}{},

15.        "cronjobs":                 struct{}{},

16.        "statefulsets":             struct{}{},

17.        "persistentvolumes":        struct{}{},

18.        "persistentvolumeclaims":   struct{}{},

19.        "namespaces":               struct{}{},

20.        "horizontalpodautoscalers": struct{}{},

21.        "endpoints":                struct{}{},

22.        "secrets":                  struct{}{},

23.        "configmaps":               struct{}{},

24.    }

25. )

构建对应的收集器

Family即一个类型的资源集合，如 job 下的 kubejobinfo、kubejobcreated，都是一个 FamilyGenerator 实例

1. metrics.FamilyGenerator {

2.            Name: "kube_job_info",

3.            Type: metrics.MetricTypeGauge,

4.            Help: "Information about job.",

5.            GenerateFunc: wrapJobFunc(func(j *v1batch.Job) metrics.Family {

6.                return metrics.Family{&metrics.Metric{

7.                    Name:  "kube_job_info",

8.                    Value: 1,

9.                }}

10.            }),

11.        },

12. func (b *Builder) buildCronJobCollector() *Collector {

13.   // 过滤传入的白名单

14.    filteredMetricFamilies := filterMetricFamilies(b.whiteBlackList, cronJobMetricFamilies)

15.    composedMetricGenFuncs := composeMetricGenFuncs(filteredMetricFamilies)

16.  // 将参数写到header中

17.    familyHeaders := extractMetricFamilyHeaders(filteredMetricFamilies)

18.  // NewMetricsStore实现了client-go的cache.Store接口，实现本地缓存。

19.    store := metricsstore.NewMetricsStore(

20.        familyHeaders,

21.        composedMetricGenFuncs,

22.    )

23.  // 按namespace构建Reflector，监听变化

24.    reflectorPerNamespace(b.ctx, b.kubeClient, &batchv1beta1.CronJob{}, store, b.namespaces, createCronJobListWatch)

25.

26.    return NewCollector(store)

27. }

性能优化：

kube-state-metrics 在之前的版本中暴露出两个问题：

• 1./metrics 接口响应慢(10-20s)

• 2.内存消耗太大，导致超出 limit 被杀掉

问题一的方案就是基于 client-go 的 cache tool 实现本地缓存，具体结构为：

1. var cache = map[uuid][]byte{}

问题二的的方案是：对于时间序列的字符串，是存在很多重复字符的（如 namespace 等前缀筛选），可以用指针或者结构化这些重复字符。

优化点和问题

• 1.因为 kube-state-metrics 是监听资源的 add、delete、update 事件，那么在 kube-state-metrics 部署之前已经运行的资源，岂不是拿不到数据？kube-state-metric 利用 client-go 可以初始化所有已经存在的资源对象，确保没有任何遗漏

• 2.kube-state-metrics 当前不会输出 metadata 信息(如 help 和 description）

• 3.缓存实现是基于 golang 的 map，解决并发读问题当期是用了一个简单的互斥锁，可以解决问题，后续会考虑golang 的 sync.Map 安全 map。

• 4.kube-state-metrics 通过比较 resource version 来保证 event 的顺序

• 5.kube-state-metrics 并不保证包含所有资源
