讨论tilelink中使用MaskGen生成mask的用法。
1. tilelink中的mask

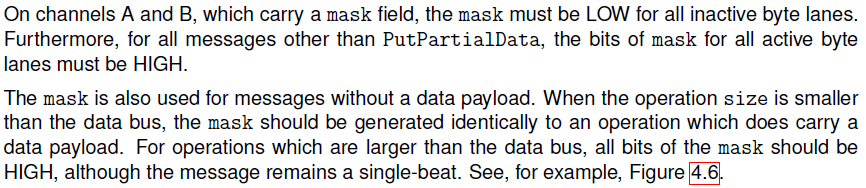

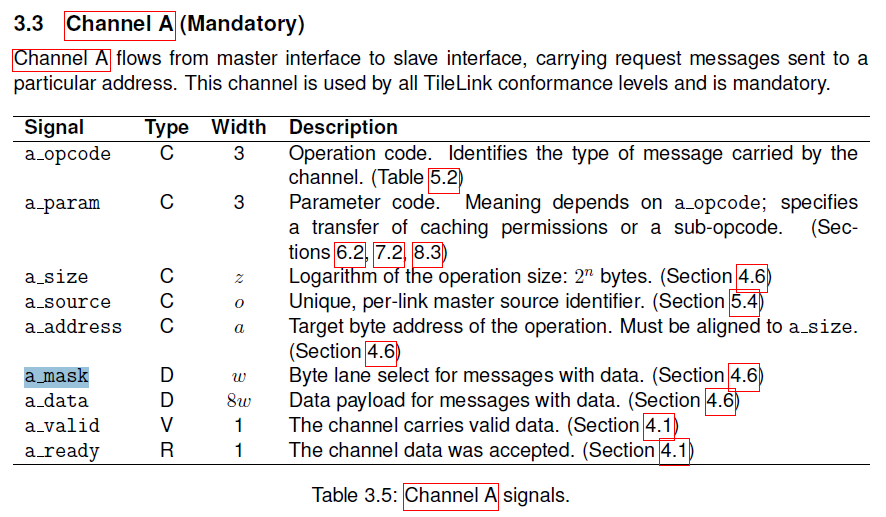

1) channel a/b包含一个mask信号：
?
?
Byte lane select for messages with data:
?
?

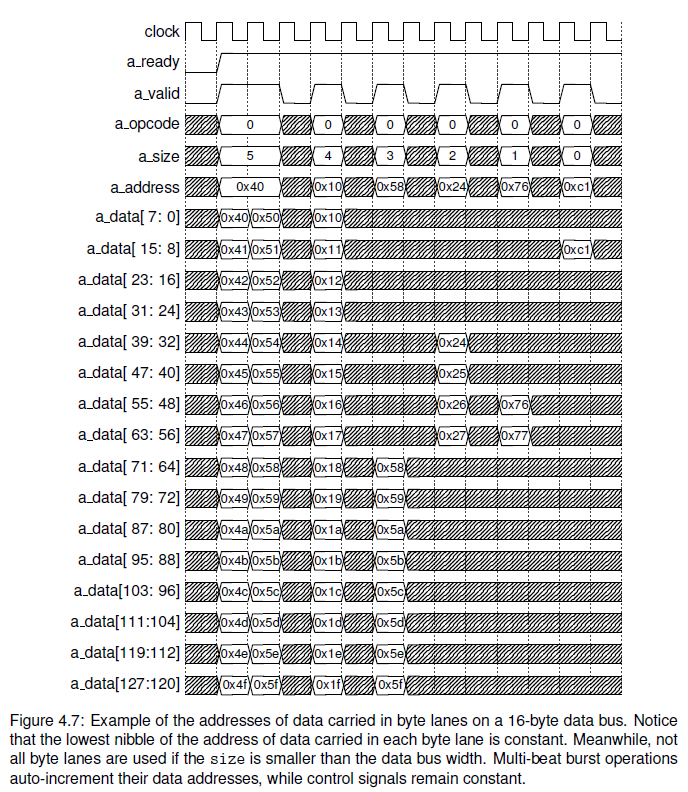

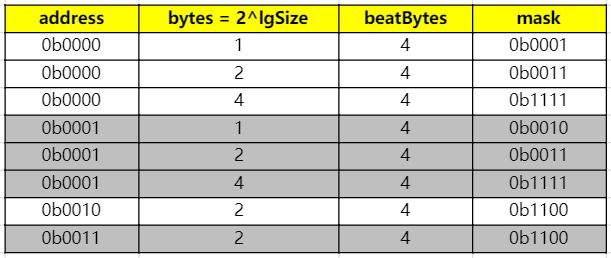

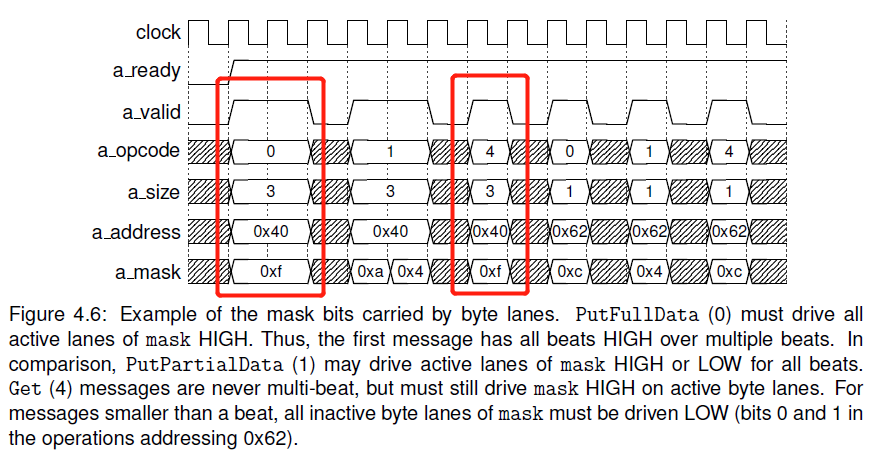

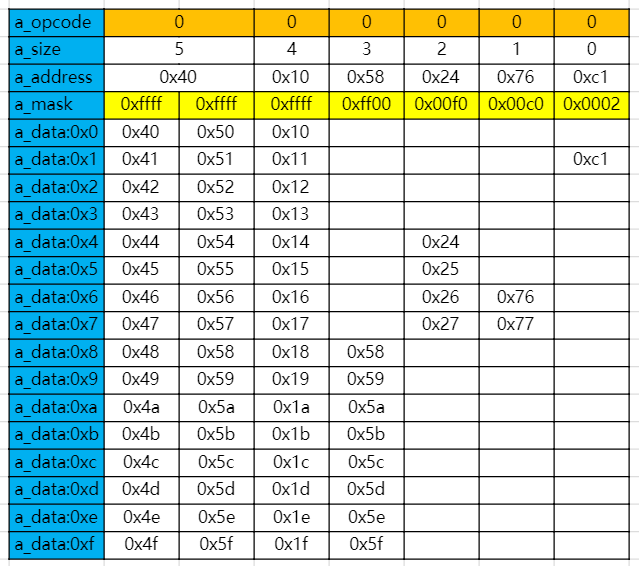

这里并没有显示mask信号。可以看到传输数据使用的byte lane与地址是对应的。按照mask的定义，如果整理出来，应该如下表：
?
?
?
?
?
?

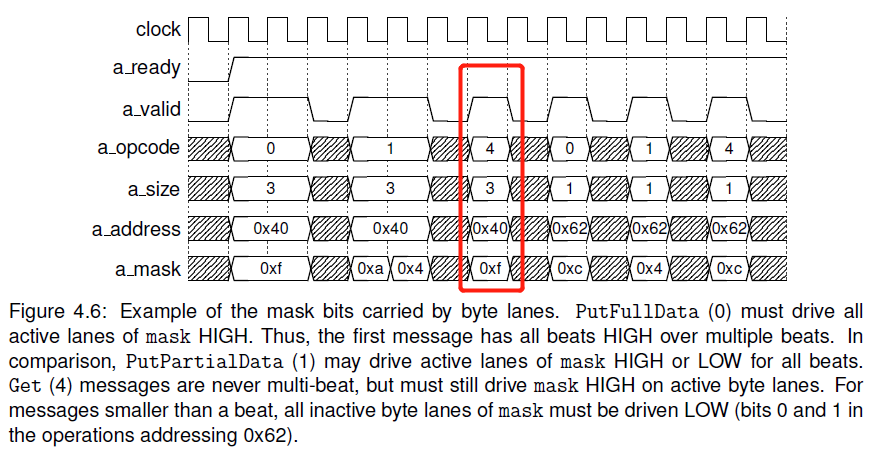

a. The mask is also used for messages without a data payload. Get消息的data域是被忽略的，但是mask仍然要按照address/size去生成。
?
?
b. When the operation size is smaller than the data bus, the mask should be generated identically to an operation which does carry a data payload.
?
?

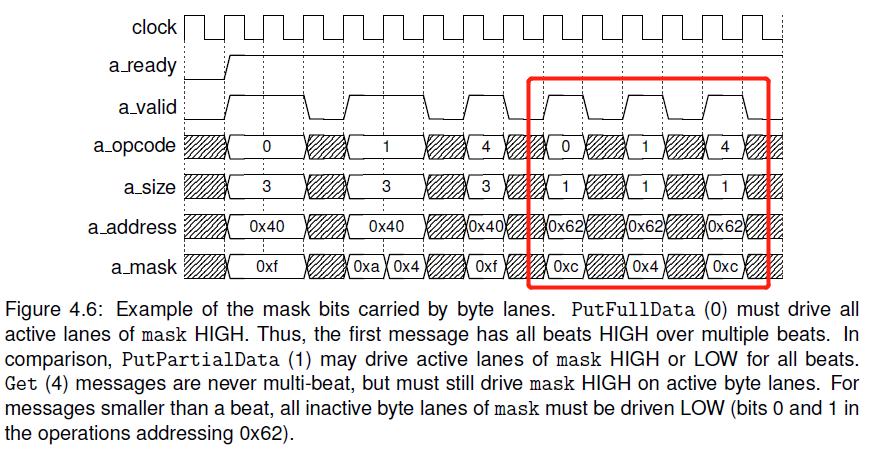

c. For operations which are larger than the data bus, all bits of the mask should be HIGH, although the message remains a single-beat.
?
?

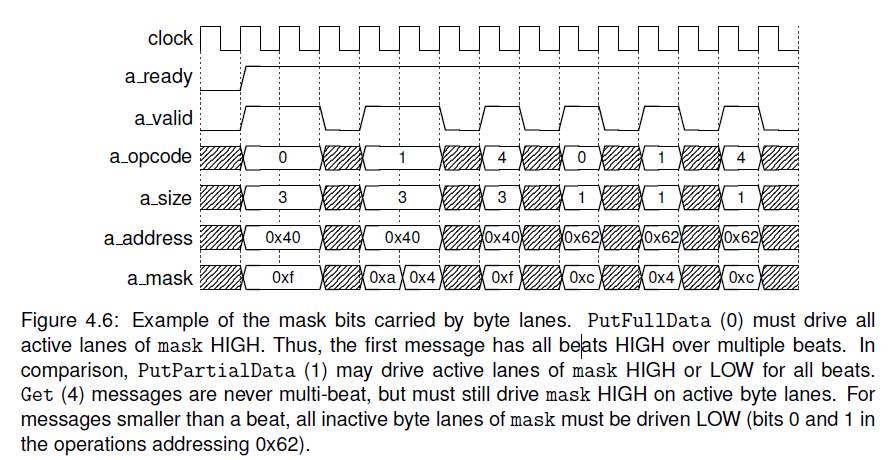

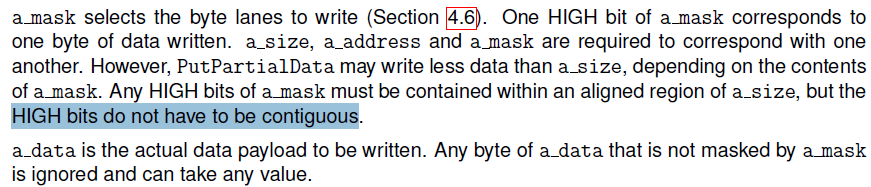

d. PutPartialData比较特殊，mask中的HIGH比特不需要连续：0xa。
?
?
但是size=2^3=8字节，但是却只写了3个字节。a_size定义如下：
?
?
可以看到：
- a_size表示的是操作对象的范围（range），也就是说要写的数据从这个里面选；
- 这个写是不是一定写，而是有可能写（possibly write）；
从以上两点可以看出，PutPartialData写的数据是在a_address/a_size范围内的mask任意为一的位对应的字节。
2) mask的实现

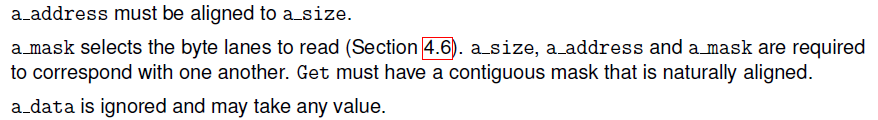

a. Get

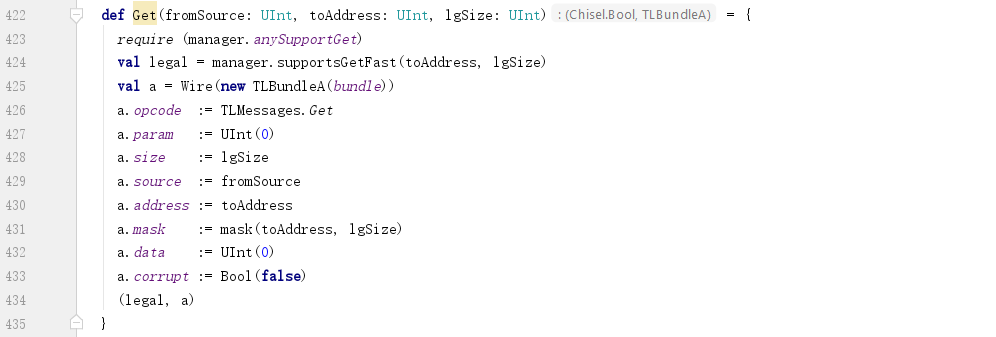

使用MaskGen实现：
?
?
?
?
注意两点：
- address需要跟size对齐，也就是address%size=0；
- mask中为1的比特要连续；
实现mask的MaskGen()需要满足这两点。

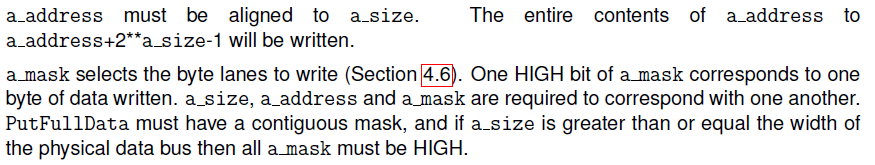

b. PutFullData
?
?
同样包含Get中的两点：
- address需要跟size对齐，也就是address%size=0；
- mask中为1的比特要连续；

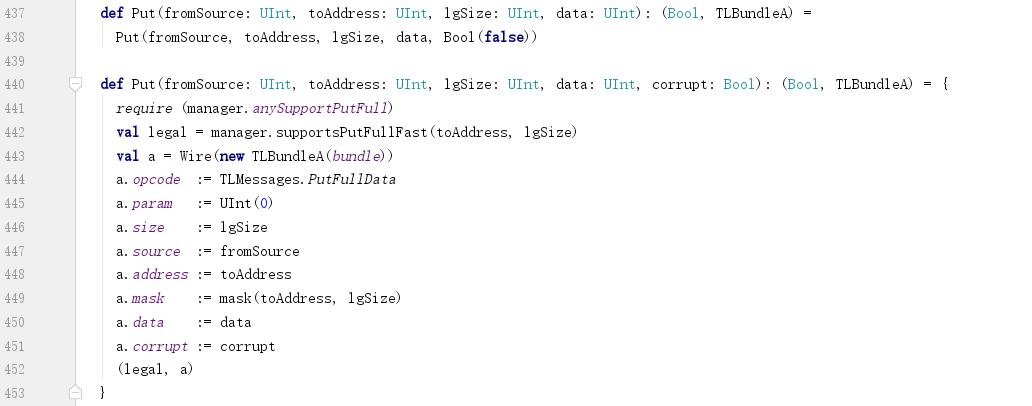

所以可以使用MaskGen()实现：
?
?
?
?
a_size表示要写的数据的总字节数；

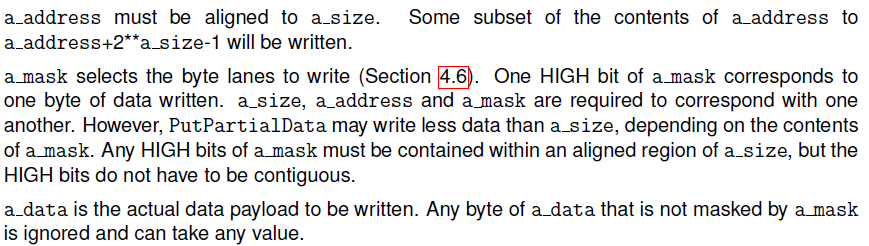

c. PutPartialData
?
?
- address需要跟size对齐，也就是address%size=0；
- mask中为1的比特不需要连续；

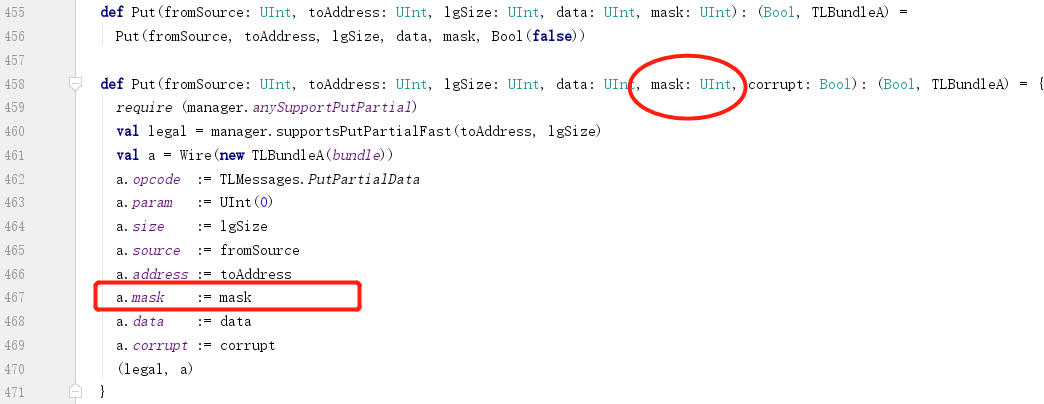

其实现没有使用MaskGen()，需要外部实现后传入：
?
?
这里也可以看出MaskGen的特点。
?
?
a_size的意义在上面也分析过了：
- a_size表示的是操作对象的范围（range），也就是说要写的数据从这个里面选；
- 这个写是不是一定写，而是有可能写（possibly write）；
2. MaskGen
从上面的分析可以看出，MaskGen()生成的mask的特点如下：
- address需要跟size对齐，也就是address%size=0；
- mask中为1的比特要连续；
?
?

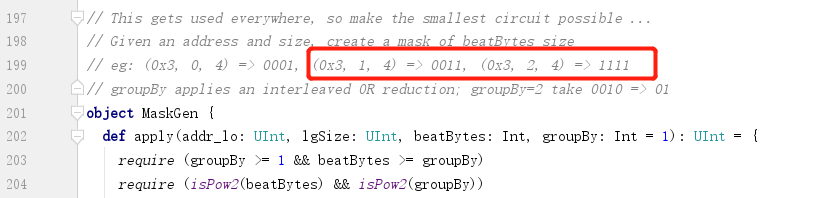

而注释中地址和大小并没有对齐：
?
?
这个例子似乎有点问题。
Rocket - tilelink - mask
