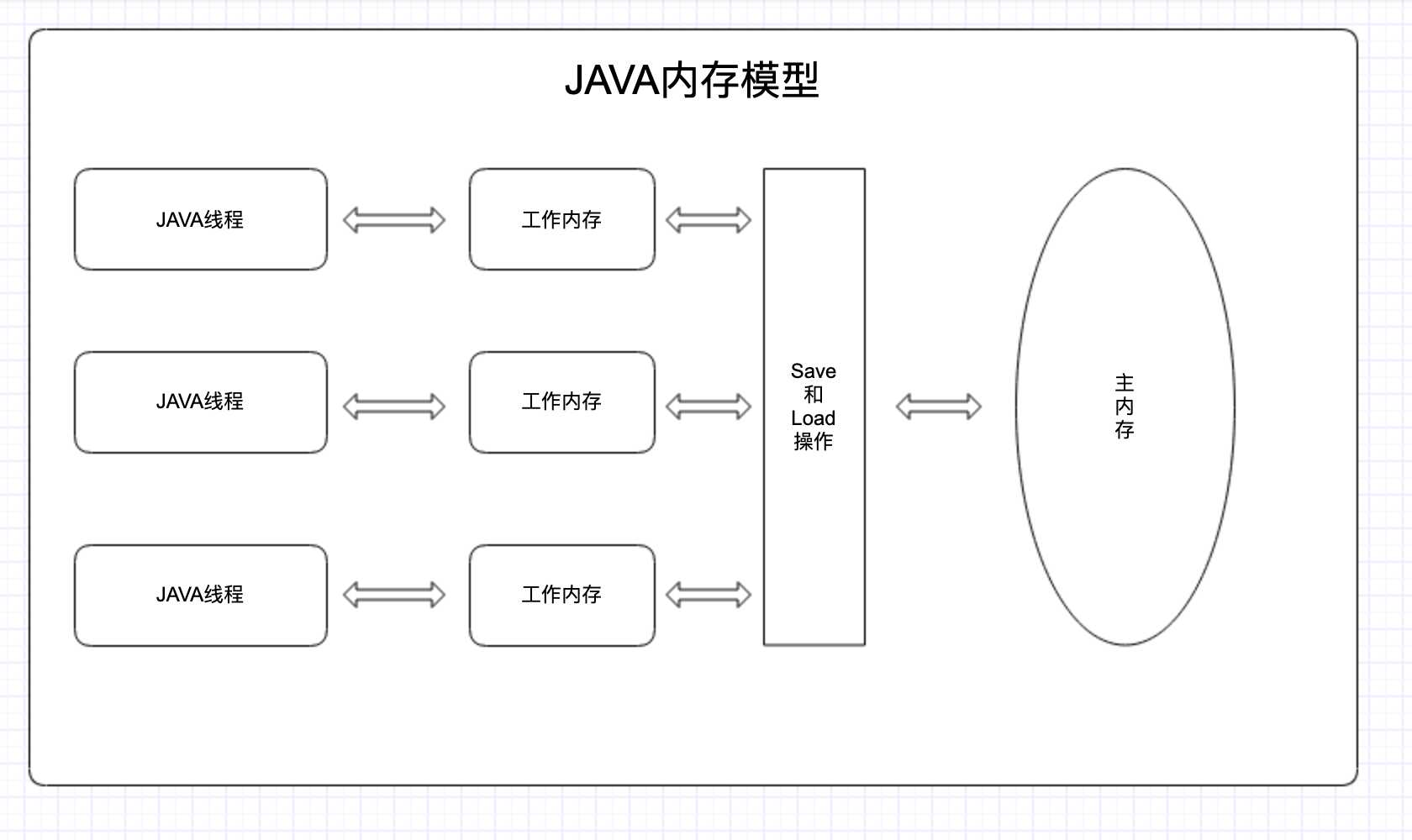

一、上图
二、Java内存模型的设计目的
1.屏蔽掉不同硬件、操作系统之间的内存访问差异，实现Java程序在各种平台下达到一致的内存访问效果（Java口号：write once，run anywhere）
2.定义程序中线程共享区域（堆、方法区）的变量访问规则（存在线程竞争问题）
三、内存交互指令以及使用限制
8个交互指令：
1.主内存变量操作指令：lock、unlock、read、write
2.线程工作内存变量操作指令：load、use、assign、store
使用限制：
1.read指令与load指令结合使用，store指令与write指令结合使用。不允许变量从主内存read后工作内存不load，以及从工作内存发起store后主内存不write
2.执行引擎assign变量副本后需立即store，store之后需立即write到变量，因此assign->store->write可列为一组顺序指令，执行引擎use变量之前要求从工作内存load变量，load之前要求从主内存read变量到工作内存副本，因此read->load->use可列为一组顺序指令
3.lock与unlock指令必须成对出现，且同一时刻只允许一条线程对一个变量进行lock操作，该线程可lock多次该变量，需要对应次unlock。当变量被lock后，需要清空全部工作内存中此变量副本的值，当执行引擎下一次使用该变量时，需执行read->load->use指令；变量执行unlock指令之前，必须先把变量同步回主内存中，需执行assign->store->write指令。
比如

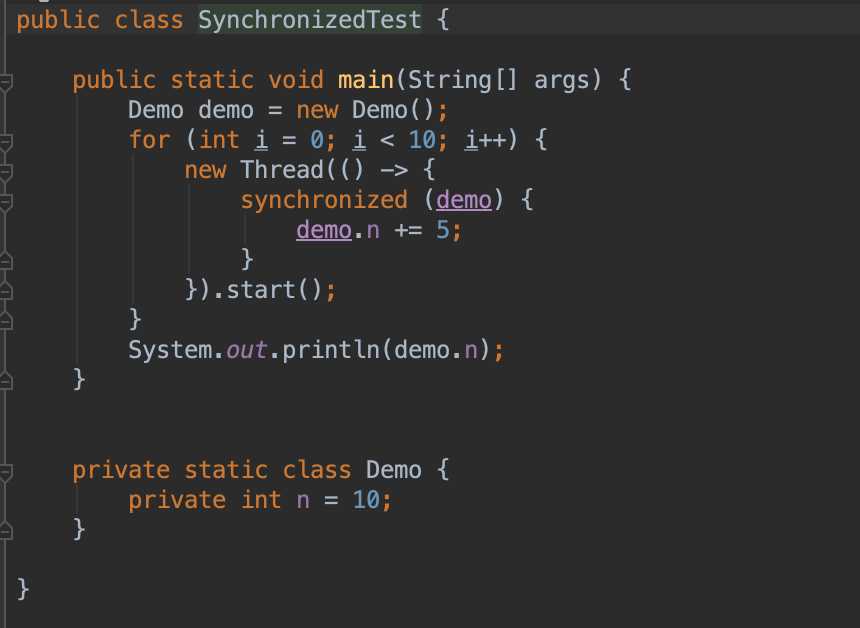

3.1 synchronized测试：

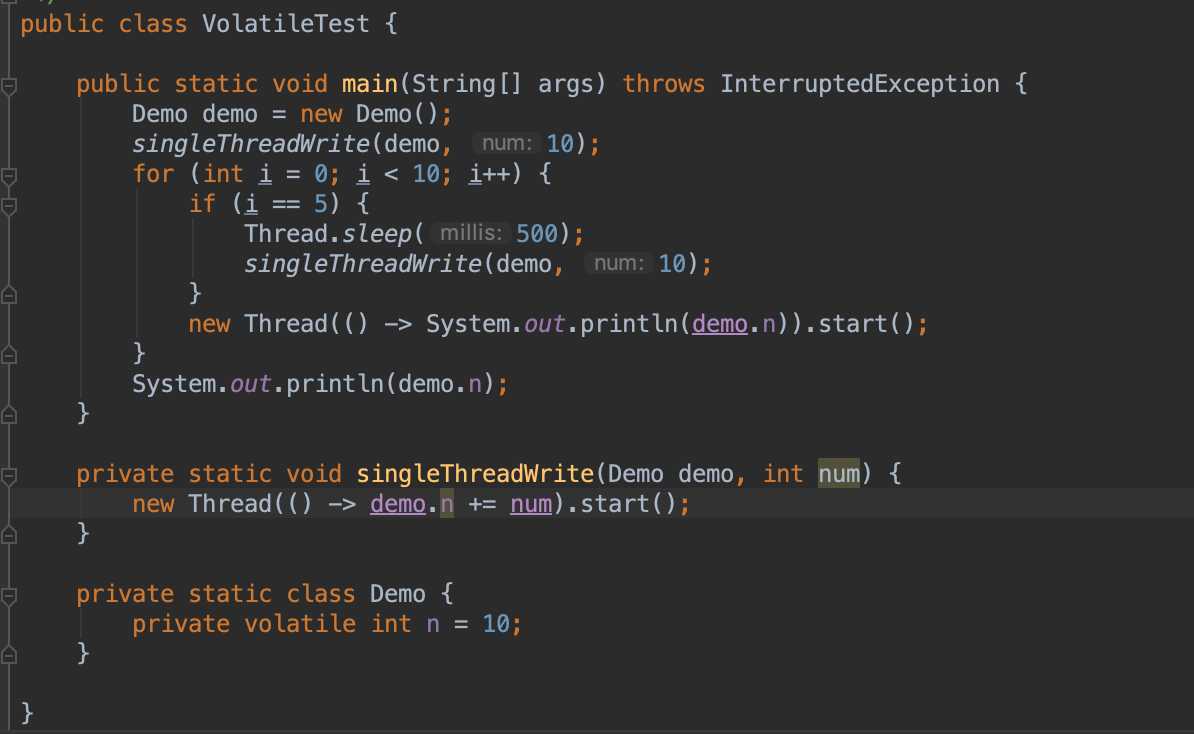

3.2 volatile测试：
注意：volatile只保证可见性，适用于单线程写值多线程读值场景

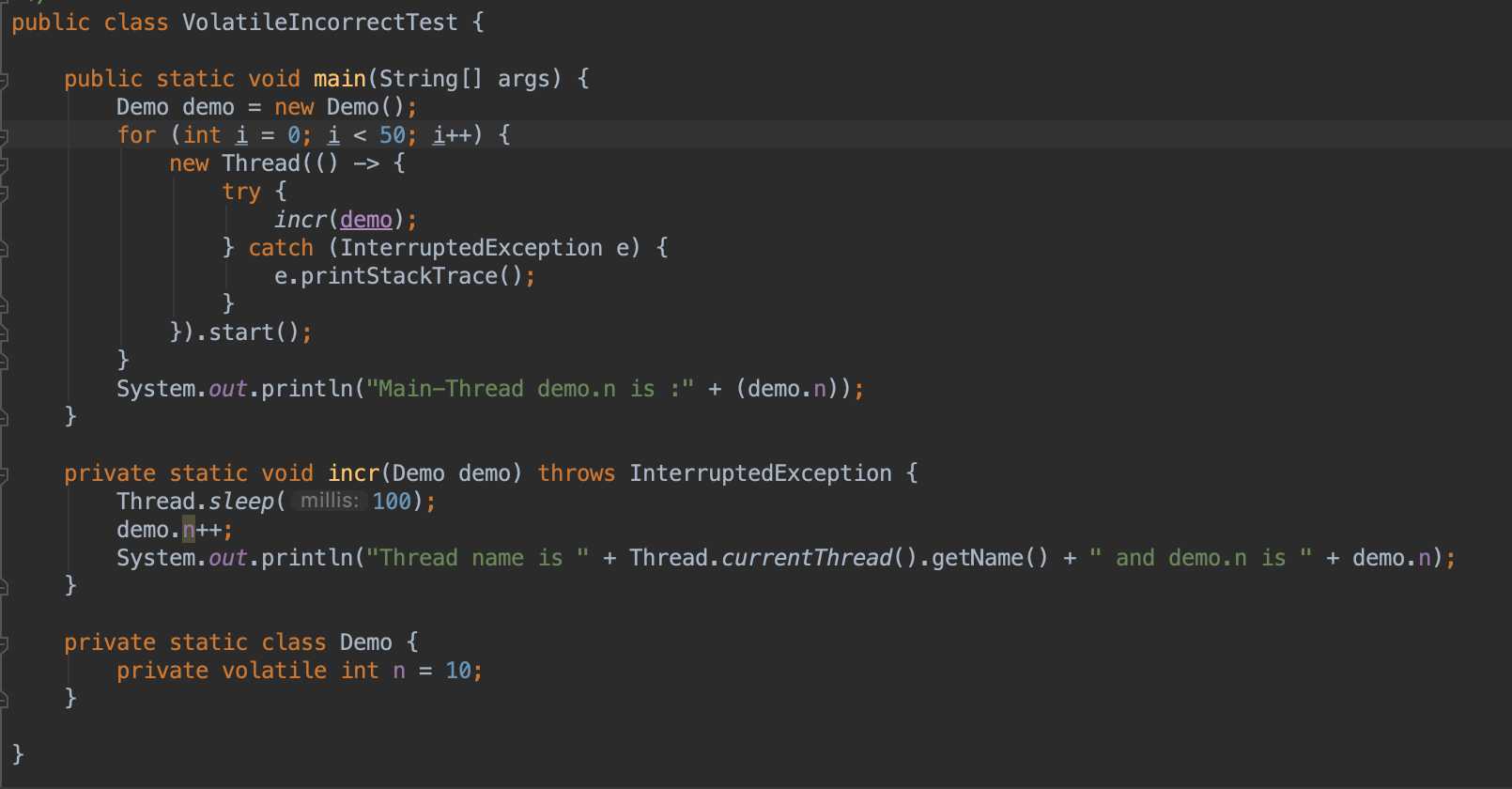

3.3 多线程写volatile变量测试

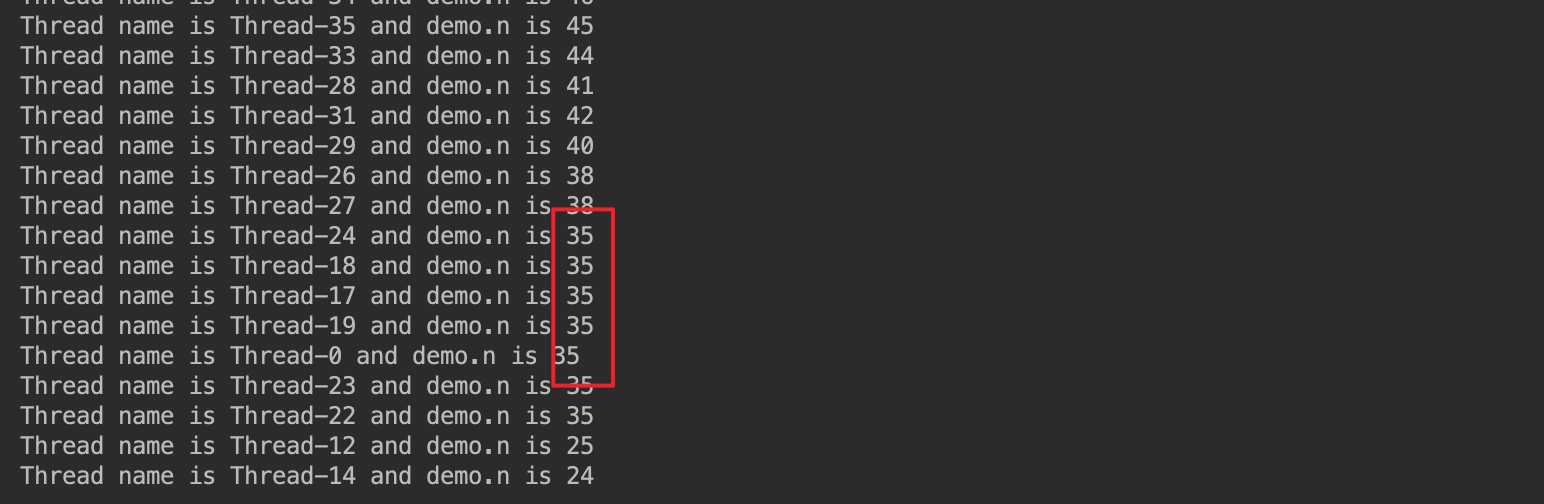

将会得到错误的结果
原文：https://www.cnblogs.com/dengjianghua/p/11037737.html
