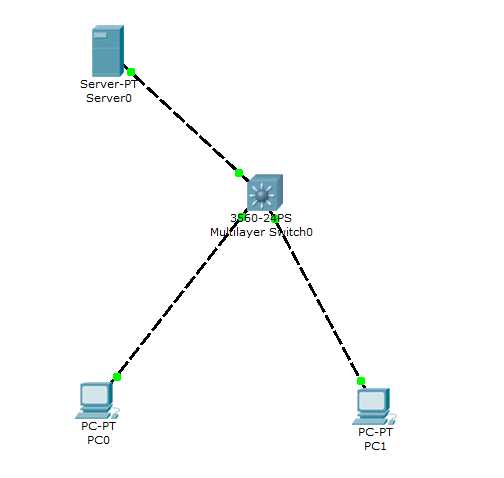

话不多说，先上拓扑图。
pc0和pc1分别接在三层交换机的F0/1、F0/2接口，ser接在F0/24接口，用ser用作dhcp的服务器。
0x01:配置server0
先配置server的IP地址、子网掩码，如下

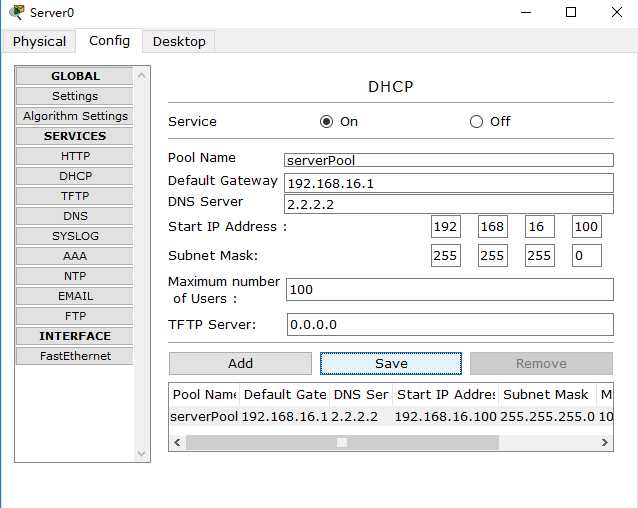

然后配置dhcp，点击config，选择dhcp进行配置，先把dhcp打开(选择on)，然后输入默认网关(Default)、dns(虚拟环境里随便输入即可)、开始地址(Start IP Address)、子网掩码(Subnet Mask)、最大链接数目(Maximum number),再剪辑save保存即可。
0x02:配置三层交换机
创建vlan 10，彩色字体为命令
Switch#vlan database % Warning: It is recommended to configure VLAN from config mode, as VLAN database mode is being deprecated. Please consult user documentation for configuring VTP/VLAN in config mode. Switch(vlan)#vlan 10 VLAN 10 added: Name: VLAN0010 Switch(vlan)#exit APPLY completed. Exiting....
进入vlan，绑定网关，加入接口，这里我们先暂时只加入F0/1接口
Switch(config)#inter vlan 10 Switch(config-if)# %LINK-5-CHANGED: Interface Vlan10, changed state to up Switch(config-if)#ip add 192.168.16.1 255.255.255.0 Switch(config-if)#inter f0/1 Switch(config-if)#switch Switch(config-if)#switchport access vlan 10 %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up Switch(config-if)#inter f0/24 Switch(config-if)#switch Switch(config-if)#switchport access vlan 10 Switch(config-if)#exit
0x03：查看IP地址分配。

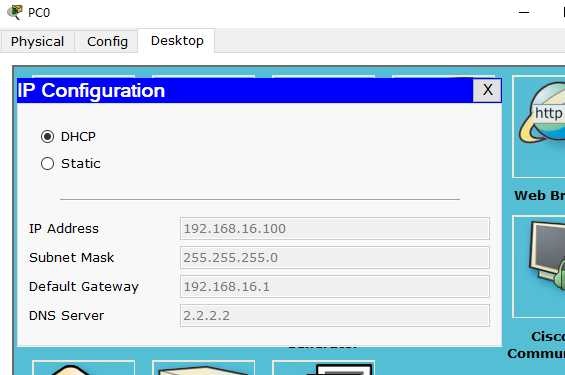

pc0：分配成功

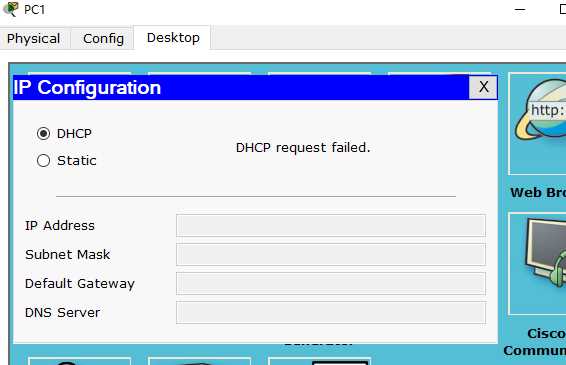

pc1：分配失败，因为我们没有pc1接的F0/2接口加入到vlan里面
0x04：加入F0/2接口
Switch(config)#int f0/2 Switch(config-if)#switch Switch(config-if)#switchport access vlan 10 Switch(config-if)#

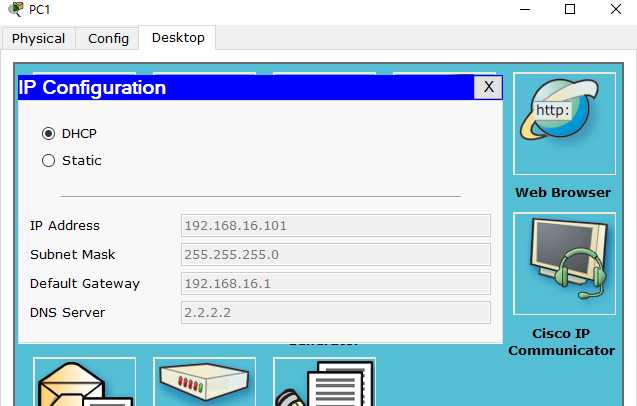

再次查看IP分配，成功。
Cisco packet tracer下dhcp的配置的vlan的应用
