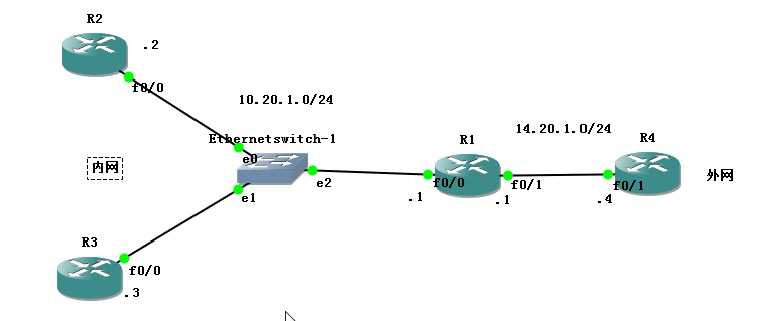

Device |
interface |
IP |
mask |
R1 |
F 0/0 |
10.20.1.1 |
/24 |
F 0/1 |
14.20.1.1 |
/24 |
|
R2 |
F 0/0 |
10.20.1.2 |
/24 |
R3 |
F 0/0 |
10.20.1.3 |
/24 |
R4 |
F 0/1 |
14.20.1.4 |
/24 |
(1)配置默认不需要认证就可以通过的数据,如telnet
R1(config)#access-list 100 permit tcp an an eq telnet
(2)配置认证之后才能通过的数据,如ICMP,绝对时间为2分钟。
R1(config)#access-list 100 dynamic ccie timeout 2 permit icmp any any
(3)应用ACL
R1(config)#int f0/0
R1(config-if)#ip access-group 100 in

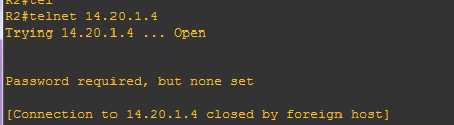

(1)测试内网R2 telnet外网R4
说明:从结果中看出,telnet不受限制。

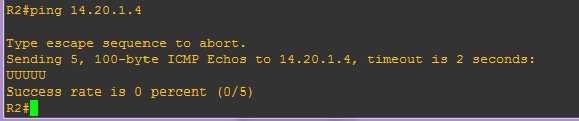

(2)测试测试内网R2 ping外网R4
说明:内网在没有认证之前,ICMP是无法通过的。
R1(config)#username zhu password zhu
R1(config)#line vty 0 4
R1(config-line)#login local
R1(config-line)#autocommand access-enable
R1(config-line)#

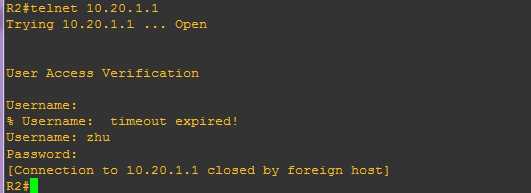

(1)测试telnet功能
说明:当telnet路由器认证成功后,是会被关闭会话的。

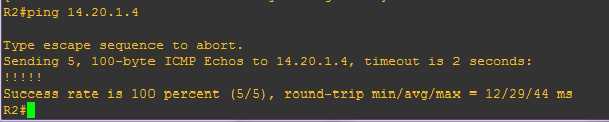

(2)测试内网到外网的ICMP通信功能
说明:认证通过之后,ICMP被放行。
(3)查看ACL状态
说明:可以看到动态允许的流量已放行。
第一种:r1(config-line)#autocommand access-enable //如果没有加host,那么内网一台主机通过认证之后,所有主机都能访问外网
第二种:r1(config-line)# autocommand access-enable host //加了host,就变成谁通过了认证,谁才能访问外网。
有配置访问功能时,命令有两种,并且后面可以跟时间,这里的时间为空闲时间,必须比之前的绝对时间要小,在配置访问功能时,如果没有加host,那么内网一台主机通过认证之后,所有主机都能访问外网,加了host,就变成谁通过了认证,谁才能访问外网。
原文:https://www.cnblogs.com/zhujinwei/p/10946048.html
